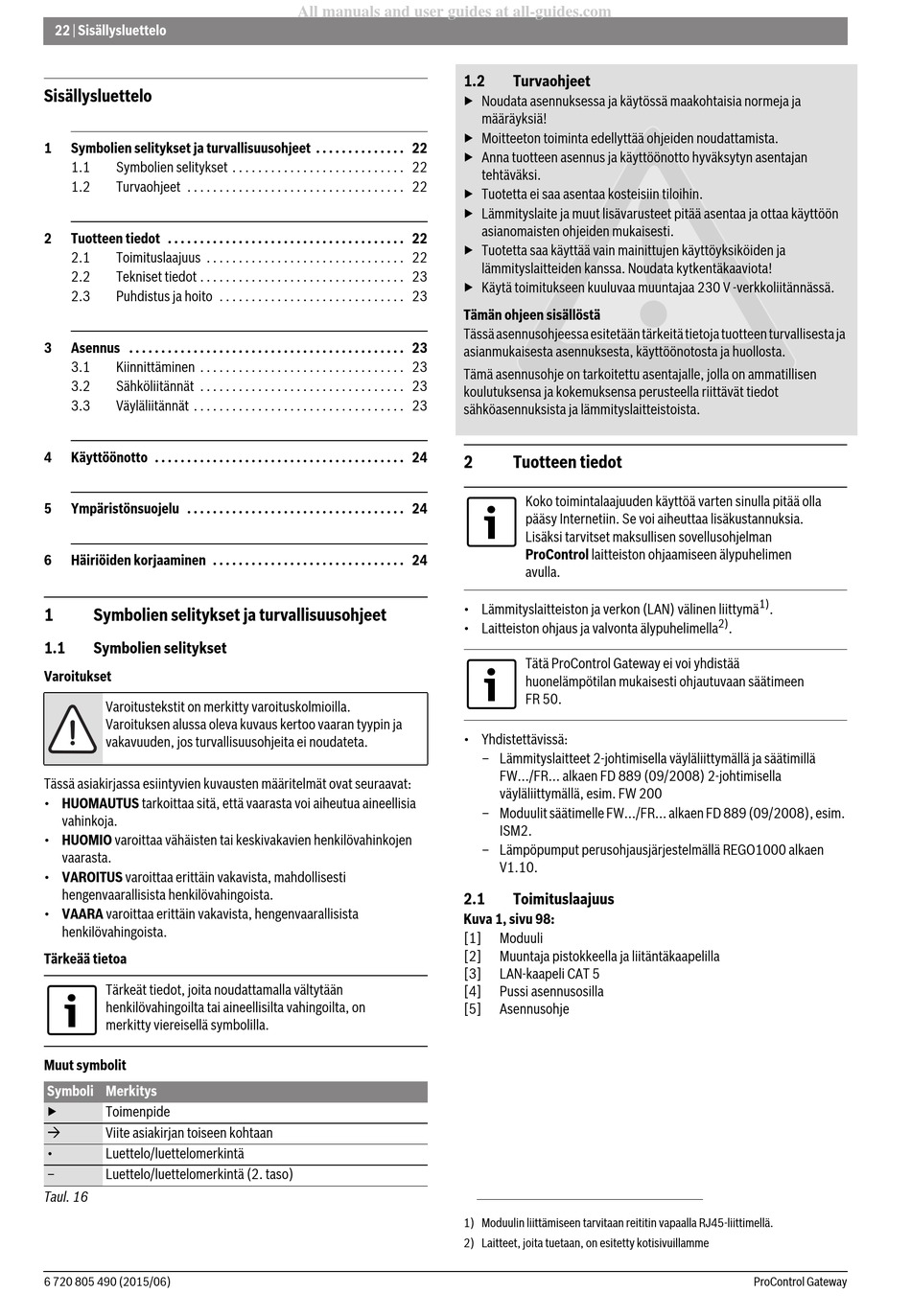

22 | Sisällysluettelo
Sisällysluettelo
1

Symbolien selitykset ja turvallisuusohjeet . . . . . . . . . . . . . . 22

1.1 Symbolien selitykset . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
1.2 Turvaohjeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
2

Tuotteen tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

2.1 Toimituslaajuus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
2.2 Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
2.3 Puhdistus ja hoito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
3 Asennus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
3.1 Kiinnittäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
3.2 Sähköliitännät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
3.3 Väyläliitännät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
4 Käyttöönotto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
5 Ympäristönsuojelu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
6 Häiriöiden korjaaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
1 Symbolien selitykset ja turvallisuusohjeet
1.1 Symbolien selitykset
Varoitukset
Varoitustekstit on merkitty varoituskolmioilla.
Varoituksen alussa oleva kuvaus kertoo vaaran tyypin ja
vakavuuden, jos turvallisuusohjeita ei noudateta.
Tässä asiakirjassa esiintyvien kuvausten määritelmät ovat seuraavat:
• HUOMAUTUS tarkoittaa sitä, että vaarasta voi aiheutua aineellisia
vahinkoja.
• HUOMIO varoittaa vähäisten tai keskivakavien henkilövahinkojen
vaarasta.
• VAROITUS varoittaa erittäin vakavista, mahdollisesti
hengenvaarallisista henkilövahingoista.
• VAARA varoittaa erittäin vakavista, hengenvaarallisista
henkilövahingoista.
Tärkeää tietoa
Tärkeät tiedot, joita noudattamalla vältytään
henkilövahingoilta tai aineellisilta vahingoilta, on
merkitty viereisellä symbolilla.
Muut symbolit
Symboli Merkitys
▶ Toimenpide

Viite asiakirjan toiseen kohtaan
• Luettelo/luettelomerkintä
– Luettelo/luettelomerkintä (2. taso)
Taul. 16
6 720 805 490 (2015/06)
All manuals and user guides at all-guides.com
1.2
▶ Noudata asennuksessa ja käytössä maakohtaisia normeja ja
▶ Moitteeton toiminta edellyttää ohjeiden noudattamista.
▶ Anna tuotteen asennus ja käyttöönotto hyväksytyn asentajan
▶ Tuotetta ei saa asentaa kosteisiin tiloihin.
▶ Lämmityslaite ja muut lisävarusteet pitää asentaa ja ottaa käyttöön
▶ Tuotetta saa käyttää vain mainittujen käyttöyksiköiden ja
▶ Käytä toimitukseen kuuluvaa muuntajaa 230 V -verkkoliitännässä.
Tämän ohjeen sisällöstä
Tässä asennusohjeessa esitetään tärkeitä tietoja tuotteen turvallisesta ja
asianmukaisesta asennuksesta, käyttöönotosta ja huollosta.
Tämä asennusohje on tarkoitettu asentajalle, jolla on ammatillisen
koulutuksensa ja kokemuksensa perusteella riittävät tiedot
sähköasennuksista ja lämmityslaitteistoista.
2
• Lämmityslaitteiston ja verkon (LAN) välinen liittymä
• Laitteiston ohjaus ja valvonta älypuhelimella
• Yhdistettävissä:
2.1
Kuva 1, sivu 98:
[1]
[2]
[3]
[4]
[5]
1) Moduulin liittämiseen tarvitaan reititin vapaalla RJ45-liittimellä.
2) Laitteet, joita tuetaan, on esitetty kotisivuillamme
Turvaohjeet
määräyksiä!
tehtäväksi.
asianomaisten ohjeiden mukaisesti.
lämmityslaitteiden kanssa. Noudata kytkentäkaaviota!
Tuotteen tiedot
Koko toimintalaajuuden käyttöä varten sinulla pitää olla
pääsy Internetiin. Se voi aiheuttaa lisäkustannuksia.
Lisäksi tarvitset maksullisen sovellusohjelman
ProControl laitteiston ohjaamiseen älypuhelimen
avulla.
Tätä ProControl Gateway ei voi yhdistää
huonelämpötilan mukaisesti ohjautuvaan säätimeen
FR 50.
– Lämmityslaitteet 2-johtimisella väyläliittymällä ja säätimillä
FW.../FR... alkaen FD 889 (09/2008) 2-johtimisella
väyläliittymällä, esim. FW 200
– Moduulit säätimelle FW.../FR... alkaen FD 889 (09/2008), esim.
ISM2.
– Lämpöpumput perusohjausjärjestelmällä REGO1000 alkaen
V1.10.
Toimituslaajuus
Moduuli
Muuntaja pistokkeella ja liitäntäkaapelilla
LAN-kaapeli CAT 5
Pussi asennusosilla
Asennusohje
1)
.
2)
.
ProControl Gateway
