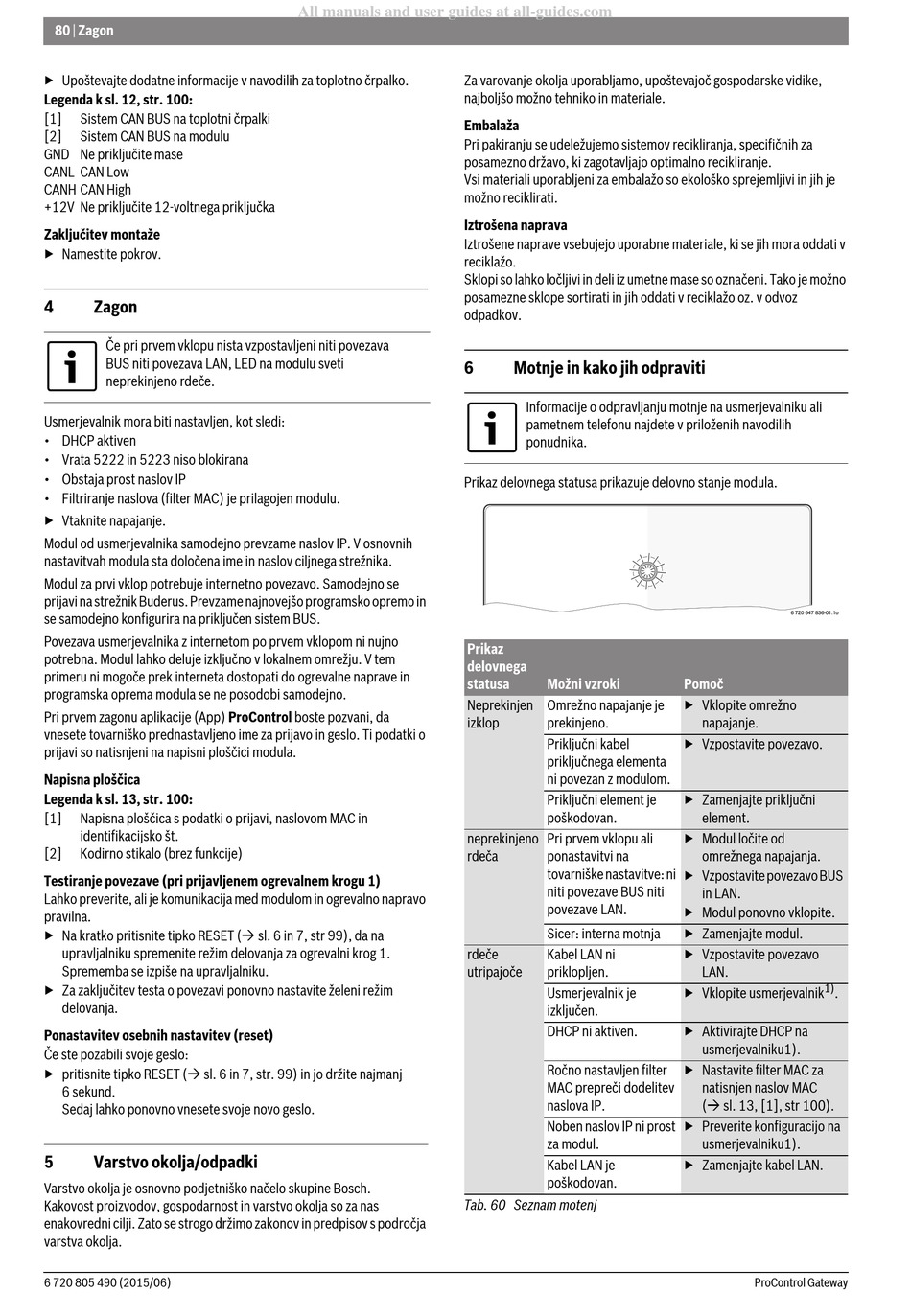

80 | Zagon
▶ Upoštevajte dodatne informacije v navodilih za toplotno črpalko.
Legenda k sl. 12, str. 100:
[1] Sistem CAN BUS na toplotni črpalki
[2] Sistem CAN BUS na modulu
GND Ne priključite mase
CANL CAN Low
CANH CAN High
+12V Ne priključite 12-voltnega priključka
Zaključitev montaže
▶ Namestite pokrov.
4 Zagon
Če pri prvem vklopu nista vzpostavljeni niti povezava
BUS niti povezava LAN, LED na modulu sveti
neprekinjeno rdeče.
Usmerjevalnik mora biti nastavljen, kot sledi:
• DHCP aktiven
• Vrata 5222 in 5223 niso blokirana
• Obstaja prost naslov IP
• Filtriranje naslova (filter MAC) je prilagojen modulu.
▶ Vtaknite napajanje.
Modul od usmerjevalnika samodejno prevzame naslov IP. V osnovnih
nastavitvah modula sta določena ime in naslov ciljnega strežnika.
Modul za prvi vklop potrebuje internetno povezavo. Samodejno se
prijavi na strežnik Buderus. Prevzame najnovejšo programsko opremo in
se samodejno konfigurira na priključen sistem BUS.
Povezava usmerjevalnika z internetom po prvem vklopom ni nujno
potrebna. Modul lahko deluje izključno v lokalnem omrežju. V tem
primeru ni mogoče prek interneta dostopati do ogrevalne naprave in
programska oprema modula se ne posodobi samodejno.
Pri prvem zagonu aplikacije (App) ProControl boste pozvani, da
vnesete tovarniško prednastavljeno ime za prijavo in geslo. Ti podatki o
prijavi so natisnjeni na napisni ploščici modula.
Napisna ploščica
Legenda k sl. 13, str. 100:
[1] Napisna ploščica s podatki o prijavi, naslovom MAC in
identifikacijsko št.
[2] Kodirno stikalo (brez funkcije)
Testiranje povezave (pri prijavljenem ogrevalnem krogu 1)
Lahko preverite, ali je komunikacija med modulom in ogrevalno napravo
pravilna.
▶ Na kratko pritisnite tipko RESET ( sl. 6 in 7, str 99), da na
upravljalniku spremenite režim delovanja za ogrevalni krog 1.
Sprememba se izpiše na upravljalniku.
▶ Za zaključitev testa o povezavi ponovno nastavite želeni režim
delovanja.
Ponastavitev osebnih nastavitev (reset)
Če ste pozabili svoje geslo:
▶ pritisnite tipko RESET ( sl. 6 in 7, str. 99) in jo držite najmanj
6 sekund.
Sedaj lahko ponovno vnesete svoje novo geslo.
5

Varstvo okolja/odpadki

Varstvo okolja je osnovno podjetniško načelo skupine Bosch.
Kakovost proizvodov, gospodarnost in varstvo okolja so za nas
enakovredni cilji. Zato se strogo držimo zakonov in predpisov s področja
varstva okolja.
6 720 805 490 (2015/06)
All manuals and user guides at all-guides.com
Za varovanje okolja uporabljamo, upoštevajoč gospodarske vidike,
najboljšo možno tehniko in materiale.
Embalaža
Pri pakiranju se udeležujemo sistemov recikliranja, specifičnih za
posamezno državo, ki zagotavljajo optimalno recikliranje.
Vsi materiali uporabljeni za embalažo so ekološko sprejemljivi in jih je
možno reciklirati.
Iztrošena naprava
Iztrošene naprave vsebujejo uporabne materiale, ki se jih mora oddati v
reciklažo.
Sklopi so lahko ločljivi in deli iz umetne mase so označeni. Tako je možno
posamezne sklope sortirati in jih oddati v reciklažo oz. v odvoz
odpadkov.
6
Prikaz delovnega statusa prikazuje delovno stanje modula.
Prikaz
delovnega
statusa
Neprekinjen
izklop
neprekinjeno
rdeča
rdeče
utripajoče
Tab. 60 Seznam motenj
Motnje in kako jih odpraviti
Informacije o odpravljanju motnje na usmerjevalniku ali
pametnem telefonu najdete v priloženih navodilih
ponudnika.
Možni vzroki Pomoč
Omrežno napajanje je ▶ Vklopite omrežno
prekinjeno.
Priključni kabel ▶ Vzpostavite povezavo.
priključnega elementa
ni povezan z modulom.
Priključni element je ▶ Zamenjajte priključni
poškodovan.
Pri prvem vklopu ali ▶ Modul ločite od
ponastavitvi na
tovarniške nastavitve: ni
▶ Vzpostavite povezavo BUS
niti povezave BUS niti
povezave LAN.
▶ Modul ponovno vklopite.
Sicer: interna motnja ▶ Zamenjajte modul.
Kabel LAN ni ▶ Vzpostavite povezavo
priklopljen.
Usmerjevalnik je ▶ Vklopite usmerjevalnik
izključen.
DHCP ni aktiven. ▶ Aktivirajte DHCP na
Ročno nastavljen filter ▶ Nastavite filter MAC za
MAC prepreči dodelitev
naslova IP.
Noben naslov IP ni prost ▶ Preverite konfiguracijo na
za modul.
Kabel LAN je ▶ Zamenjajte kabel LAN.
poškodovan.
6 720 647 836-01.1o
napajanje.
element.
omrežnega napajanja.
in LAN.
LAN.
1)
.
usmerjevalniku1).
natisnjen naslov MAC
( sl. 13, [1], str 100).
usmerjevalniku1).
