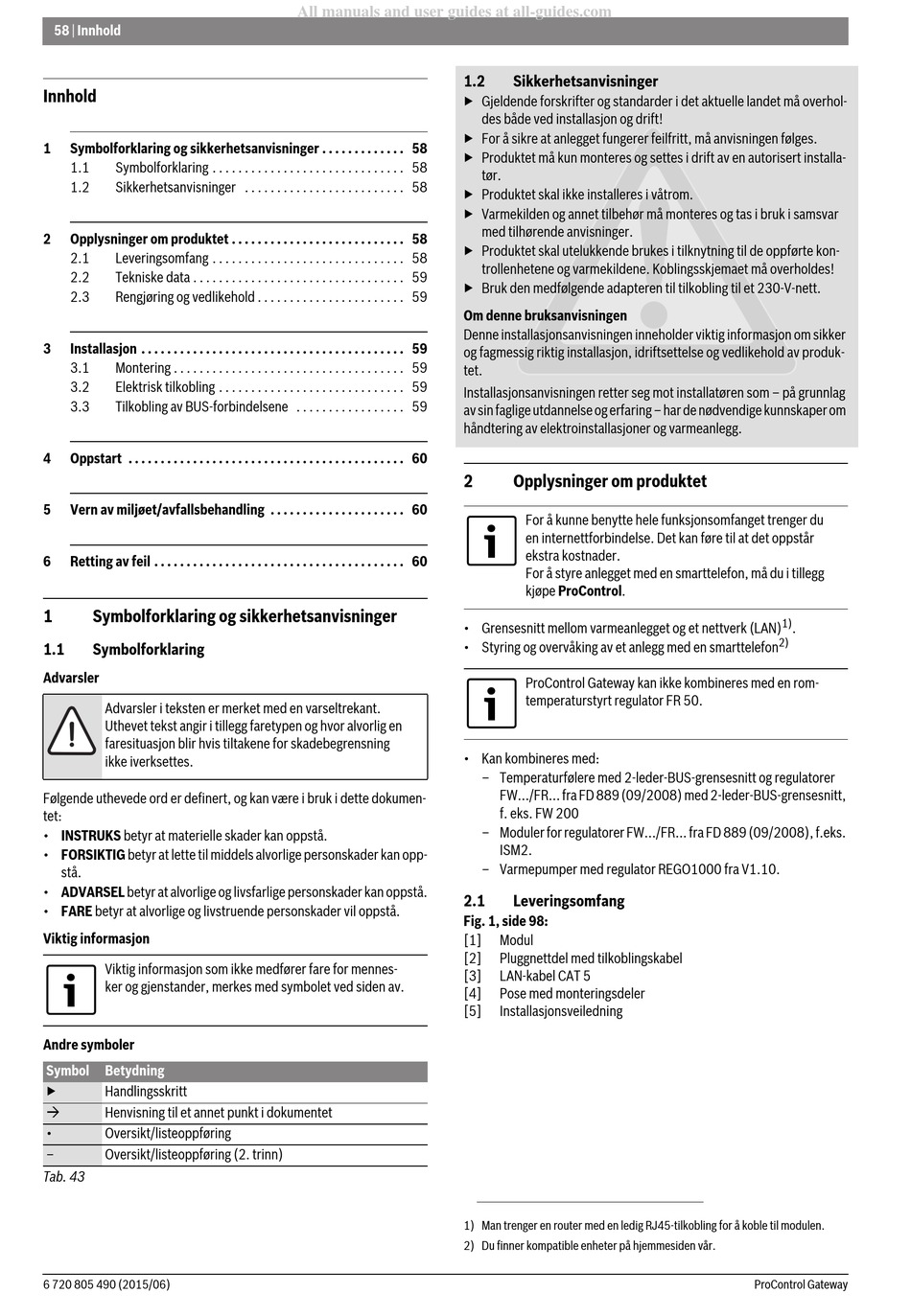

Bosch ProControl Gateway Installationsanleitung Seite 58

58 | Innhold
Innhold
1 Symbolforklaring og sikkerhetsanvisninger . . . . . . . . . . . . . 58
1.1 Symbolforklaring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
1.2 Sikkerhetsanvisninger . . . . . . . . . . . . . . . . . . . . . . . . . 58
2 Opplysninger om produktet . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
2.1 Leveringsomfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
2.2 Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
2.3 Rengjøring og vedlikehold . . . . . . . . . . . . . . . . . . . . . . . 59
3 Installasjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
3.1 Montering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
3.2 Elektrisk tilkobling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
3.3 Tilkobling av BUS-forbindelsene . . . . . . . . . . . . . . . . . 59
4 Oppstart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
5 Vern av miljøet/avfallsbehandling . . . . . . . . . . . . . . . . . . . . . 60
6 Retting av feil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
1 Symbolforklaring og sikkerhetsanvisninger
1.1 Symbolforklaring
Advarsler
Advarsler i teksten er merket med en varseltrekant.
Uthevet tekst angir i tillegg faretypen og hvor alvorlig en
faresituasjon blir hvis tiltakene for skadebegrensning
ikke iverksettes.
Følgende uthevede ord er definert, og kan være i bruk i dette dokumen-
tet:
• INSTRUKS betyr at materielle skader kan oppstå.
• FORSIKTIG betyr at lette til middels alvorlige personskader kan opp-
stå.
• ADVARSEL betyr at alvorlige og livsfarlige personskader kan oppstå.
• FARE betyr at alvorlige og livstruende personskader vil oppstå.
Viktig informasjon
Viktig informasjon som ikke medfører fare for mennes-
ker og gjenstander, merkes med symbolet ved siden av.
Andre symboler
Symbol Betydning
▶ Handlingsskritt

Henvisning til et annet punkt i dokumentet
• Oversikt/listeoppføring
– Oversikt/listeoppføring (2. trinn)
Tab. 43
6 720 805 490 (2015/06)
All manuals and user guides at all-guides.com
1.2
▶ Gjeldende forskrifter og standarder i det aktuelle landet må overhol-
▶ For å sikre at anlegget fungerer feilfritt, må anvisningen følges.
▶ Produktet må kun monteres og settes i drift av en autorisert installa-
▶ Produktet skal ikke installeres i våtrom.
▶ Varmekilden og annet tilbehør må monteres og tas i bruk i samsvar
▶ Produktet skal utelukkende brukes i tilknytning til de oppførte kon-
▶ Bruk den medfølgende adapteren til tilkobling til et 230-V-nett.
Om denne bruksanvisningen
Denne installasjonsanvisningen inneholder viktig informasjon om sikker
og fagmessig riktig installasjon, idriftsettelse og vedlikehold av produk-
tet.
Installasjonsanvisningen retter seg mot installatøren som – på grunnlag
av sin faglige utdannelse og erfaring – har de nødvendige kunnskaper om
håndtering av elektroinstallasjoner og varmeanlegg.
2
• Grensesnitt mellom varmeanlegget og et nettverk (LAN)
• Styring og overvåking av et anlegg med en smarttelefon
• Kan kombineres med:
2.1
Fig. 1, side 98:
[1]
[2]
[3]
[4]
[5]
1) Man trenger en router med en ledig RJ45-tilkobling for å koble til modulen.
2) Du finner kompatible enheter på hjemmesiden vår.
Sikkerhetsanvisninger
des både ved installasjon og drift!
tør.
med tilhørende anvisninger.
trollenhetene og varmekildene. Koblingsskjemaet må overholdes!
Opplysninger om produktet
For å kunne benytte hele funksjonsomfanget trenger du
en internettforbindelse. Det kan føre til at det oppstår
ekstra kostnader.
For å styre anlegget med en smarttelefon, må du i tillegg
kjøpe ProControl.
ProControl Gateway kan ikke kombineres med en rom-
temperaturstyrt regulator FR 50.
– Temperaturfølere med 2-leder-BUS-grensesnitt og regulatorer
FW.../FR... fra FD 889 (09/2008) med 2-leder-BUS-grensesnitt,
f. eks. FW 200
– Moduler for regulatorer FW.../FR... fra FD 889 (09/2008), f.eks.
ISM2.
– Varmepumper med regulator REGO1000 fra V1.10.
Leveringsomfang
Modul
Pluggnettdel med tilkoblingskabel
LAN-kabel CAT 5
Pose med monteringsdeler
Installasjonsveiledning
1)
.
2)
ProControl Gateway
