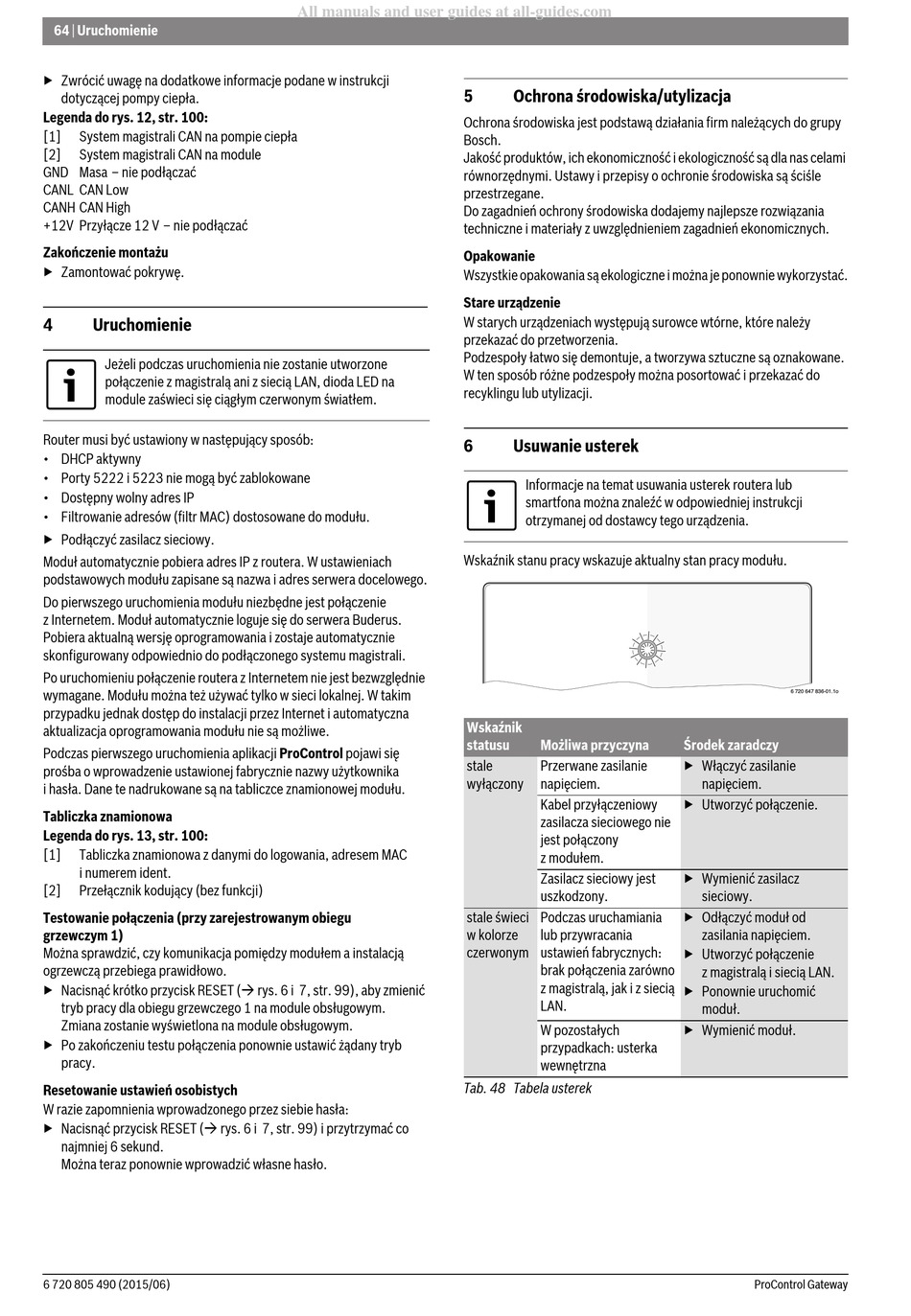

64 | Uruchomienie
▶ Zwrócić uwagę na dodatkowe informacje podane w instrukcji
dotyczącej pompy ciepła.
Legenda do rys. 12, str. 100:
[1] System magistrali CAN na pompie ciepła
[2] System magistrali CAN na module
GND Masa – nie podłączać
CANL CAN Low
CANH CAN High
+12V Przyłącze 12 V – nie podłączać
Zakończenie montażu
▶ Zamontować pokrywę.
4 Uruchomienie
Jeżeli podczas uruchomienia nie zostanie utworzone
połączenie z magistralą ani z siecią LAN, dioda LED na
module zaświeci się ciągłym czerwonym światłem.
Router musi być ustawiony w następujący sposób:
• DHCP aktywny
• Porty 5222 i 5223 nie mogą być zablokowane
• Dostępny wolny adres IP
• Filtrowanie adresów (filtr MAC) dostosowane do modułu.
▶ Podłączyć zasilacz sieciowy.
Moduł automatycznie pobiera adres IP z routera. W ustawieniach
podstawowych modułu zapisane są nazwa i adres serwera docelowego.
Do pierwszego uruchomienia modułu niezbędne jest połączenie
z Internetem. Moduł automatycznie loguje się do serwera Buderus.
Pobiera aktualną wersję oprogramowania i zostaje automatycznie
skonfigurowany odpowiednio do podłączonego systemu magistrali.
Po uruchomieniu połączenie routera z Internetem nie jest bezwzględnie
wymagane. Modułu można też używać tylko w sieci lokalnej. W takim
przypadku jednak dostęp do instalacji przez Internet i automatyczna
aktualizacja oprogramowania modułu nie są możliwe.
Podczas pierwszego uruchomienia aplikacji ProControl pojawi się
prośba o wprowadzenie ustawionej fabrycznie nazwy użytkownika
i hasła. Dane te nadrukowane są na tabliczce znamionowej modułu.
Tabliczka znamionowa
Legenda do rys. 13, str. 100:
[1] Tabliczka znamionowa z danymi do logowania, adresem MAC
i numerem ident.
[2] Przełącznik kodujący (bez funkcji)
Testowanie połączenia (przy zarejestrowanym obiegu
grzewczym 1)
Można sprawdzić, czy komunikacja pomiędzy modułem a instalacją
ogrzewczą przebiega prawidłowo.
▶ Nacisnąć krótko przycisk RESET ( rys. 6 i 7, str. 99), aby zmienić
tryb pracy dla obiegu grzewczego 1 na module obsługowym.
Zmiana zostanie wyświetlona na module obsługowym.
▶ Po zakończeniu testu połączenia ponownie ustawić żądany tryb
pracy.
Resetowanie ustawień osobistych
W razie zapomnienia wprowadzonego przez siebie hasła:
▶ Nacisnąć przycisk RESET ( rys. 6 i 7, str. 99) i przytrzymać co
najmniej 6 sekund.
Można teraz ponownie wprowadzić własne hasło.
6 720 805 490 (2015/06)
All manuals and user guides at all-guides.com
5
Ochrona środowiska jest podstawą działania firm należących do grupy
Bosch.
Jakość produktów, ich ekonomiczność i ekologiczność są dla nas celami
równorzędnymi. Ustawy i przepisy o ochronie środowiska są ściśle
przestrzegane.
Do zagadnień ochrony środowiska dodajemy najlepsze rozwiązania
techniczne i materiały z uwzględnieniem zagadnień ekonomicznych.
Opakowanie
Wszystkie opakowania są ekologiczne i można je ponownie wykorzystać.
Stare urządzenie
W starych urządzeniach występują surowce wtórne, które należy
przekazać do przetworzenia.
Podzespoły łatwo się demontuje, a tworzywa sztuczne są oznakowane.
W ten sposób różne podzespoły można posortować i przekazać do
recyklingu lub utylizacji.
6
Wskaźnik stanu pracy wskazuje aktualny stan pracy modułu.
Wskaźnik
statusu
stale
wyłączony
stale świeci
w kolorze
czerwonym
Tab. 48 Tabela usterek
Ochrona środowiska/utylizacja

Usuwanie usterek

Informacje na temat usuwania usterek routera lub
smartfona można znaleźć w odpowiedniej instrukcji
otrzymanej od dostawcy tego urządzenia.
Możliwa przyczyna Środek zaradczy
Przerwane zasilanie ▶ Włączyć zasilanie
napięciem.
Kabel przyłączeniowy ▶ Utworzyć połączenie.
zasilacza sieciowego nie
jest połączony
z modułem.
Zasilacz sieciowy jest ▶ Wymienić zasilacz
uszkodzony.
Podczas uruchamiania ▶ Odłączyć moduł od
lub przywracania
ustawień fabrycznych:
▶ Utworzyć połączenie
brak połączenia zarówno
z magistralą, jak i z siecią
▶ Ponownie uruchomić
LAN.
W pozostałych ▶ Wymienić moduł.
przypadkach: usterka
wewnętrzna
6 720 647 836-01.1o
napięciem.
sieciowy.
zasilania napięciem.
z magistralą i siecią LAN.
moduł.
ProControl Gateway
