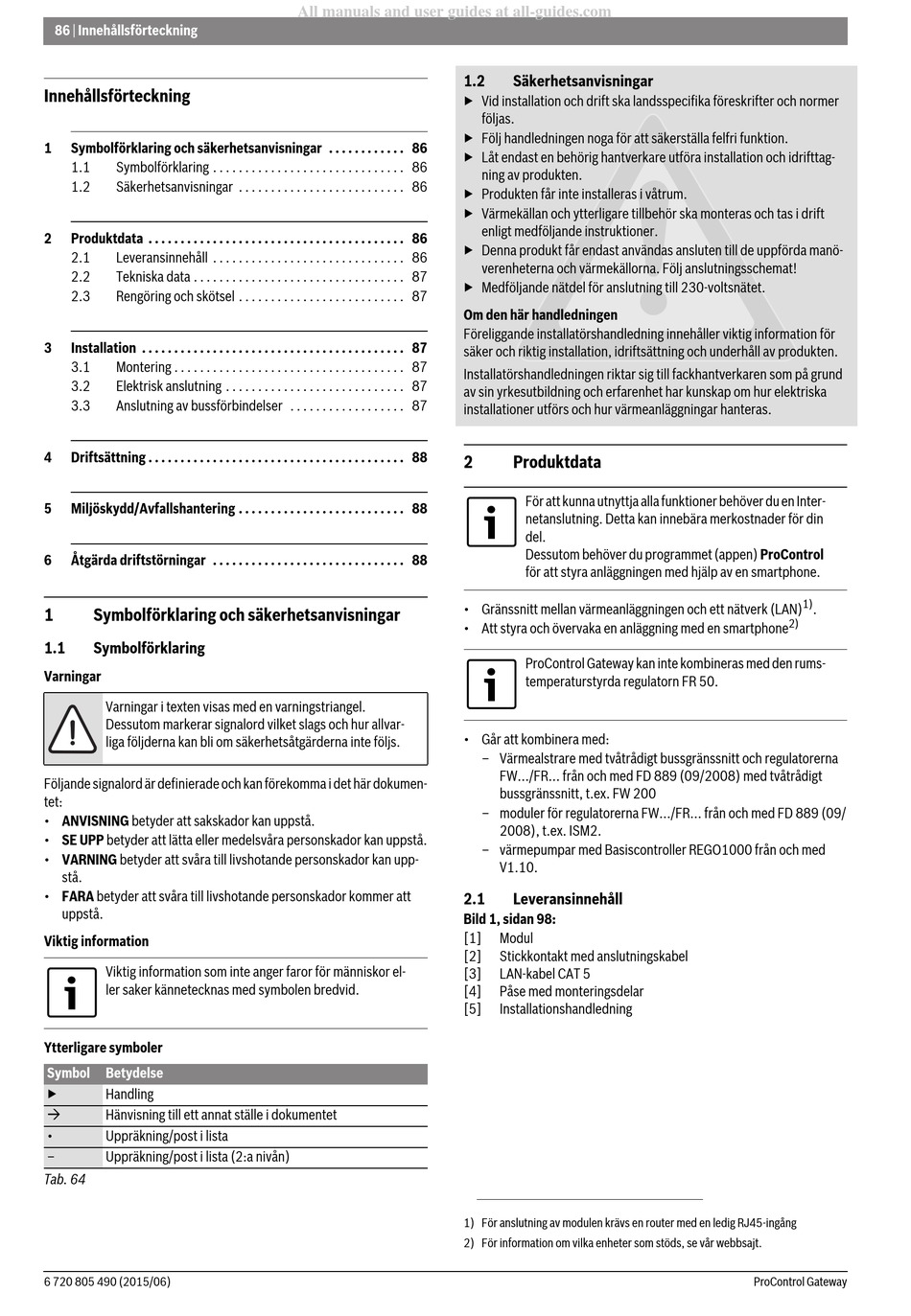

86 | Innehållsförteckning
Innehållsförteckning
1 Symbolförklaring och säkerhetsanvisningar . . . . . . . . . . . . 86
1.1 Symbolförklaring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
1.2 Säkerhetsanvisningar . . . . . . . . . . . . . . . . . . . . . . . . . . 86
2 Produktdata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
2.1 Leveransinnehåll . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
2.2 Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
2.3 Rengöring och skötsel . . . . . . . . . . . . . . . . . . . . . . . . . . 87
3 Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
3.1 Montering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
3.2 Elektrisk anslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
3.3 Anslutning av bussförbindelser . . . . . . . . . . . . . . . . . . 87
4 Driftsättning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
5 Miljöskydd/Avfallshantering . . . . . . . . . . . . . . . . . . . . . . . . . . 88
6 Åtgärda driftstörningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
1 Symbolförklaring och säkerhetsanvisningar
1.1 Symbolförklaring
Varningar
Varningar i texten visas med en varningstriangel.
Dessutom markerar signalord vilket slags och hur allvar-
liga följderna kan bli om säkerhetsåtgärderna inte följs.
Följande signalord är definierade och kan förekomma i det här dokumen-
tet:
• ANVISNING betyder att sakskador kan uppstå.
• SE UPP betyder att lätta eller medelsvåra personskador kan uppstå.
• VARNING betyder att svåra till livshotande personskador kan upp-
stå.
• FARA betyder att svåra till livshotande personskador kommer att
uppstå.
Viktig information
Viktig information som inte anger faror för människor el-
ler saker kännetecknas med symbolen bredvid.
Ytterligare symboler
Symbol Betydelse
▶ Handling

Hänvisning till ett annat ställe i dokumentet
• Uppräkning/post i lista
– Uppräkning/post i lista (2:a nivån)
Tab. 64
6 720 805 490 (2015/06)
All manuals and user guides at all-guides.com
1.2
▶ Vid installation och drift ska landsspecifika föreskrifter och normer
▶ Följ handledningen noga för att säkerställa felfri funktion.
▶ Låt endast en behörig hantverkare utföra installation och idrifttag-
▶ Produkten får inte installeras i våtrum.
▶ Värmekällan och ytterligare tillbehör ska monteras och tas i drift
▶ Denna produkt får endast användas ansluten till de uppförda manö-
▶ Medföljande nätdel för anslutning till 230-voltsnätet.
Om den här handledningen
Föreliggande installatörshandledning innehåller viktig information för
säker och riktig installation, idriftsättning och underhåll av produkten.
Installatörshandledningen riktar sig till fackhantverkaren som på grund
av sin yrkesutbildning och erfarenhet har kunskap om hur elektriska
installationer utförs och hur värmeanläggningar hanteras.
2
• Gränssnitt mellan värmeanläggningen och ett nätverk (LAN)
• Att styra och övervaka en anläggning med en smartphone
• Går att kombinera med:
2.1
Bild 1, sidan 98:
[1]
[2]
[3]
[4]
[5]
1) För anslutning av modulen krävs en router med en ledig RJ45-ingång
2) För information om vilka enheter som stöds, se vår webbsajt.
Säkerhetsanvisningar
följas.
ning av produkten.
enligt medföljande instruktioner.
verenheterna och värmekällorna. Följ anslutningsschemat!
Produktdata
För att kunna utnyttja alla funktioner behöver du en Inter-
netanslutning. Detta kan innebära merkostnader för din
del.
Dessutom behöver du programmet (appen) ProControl
för att styra anläggningen med hjälp av en smartphone.
ProControl Gateway kan inte kombineras med den rums-
temperaturstyrda regulatorn FR 50.
– Värmealstrare med tvåtrådigt bussgränssnitt och regulatorerna
FW.../FR... från och med FD 889 (09/2008) med tvåtrådigt
bussgränssnitt, t.ex. FW 200
– moduler för regulatorerna FW.../FR... från och med FD 889 (09/
2008), t.ex. ISM2.
– värmepumpar med Basiscontroller REGO1000 från och med
V1.10.
Leveransinnehåll
Modul
Stickkontakt med anslutningskabel
LAN-kabel CAT 5
Påse med monteringsdelar
Installationshandledning
1)
.
2)
ProControl Gateway
