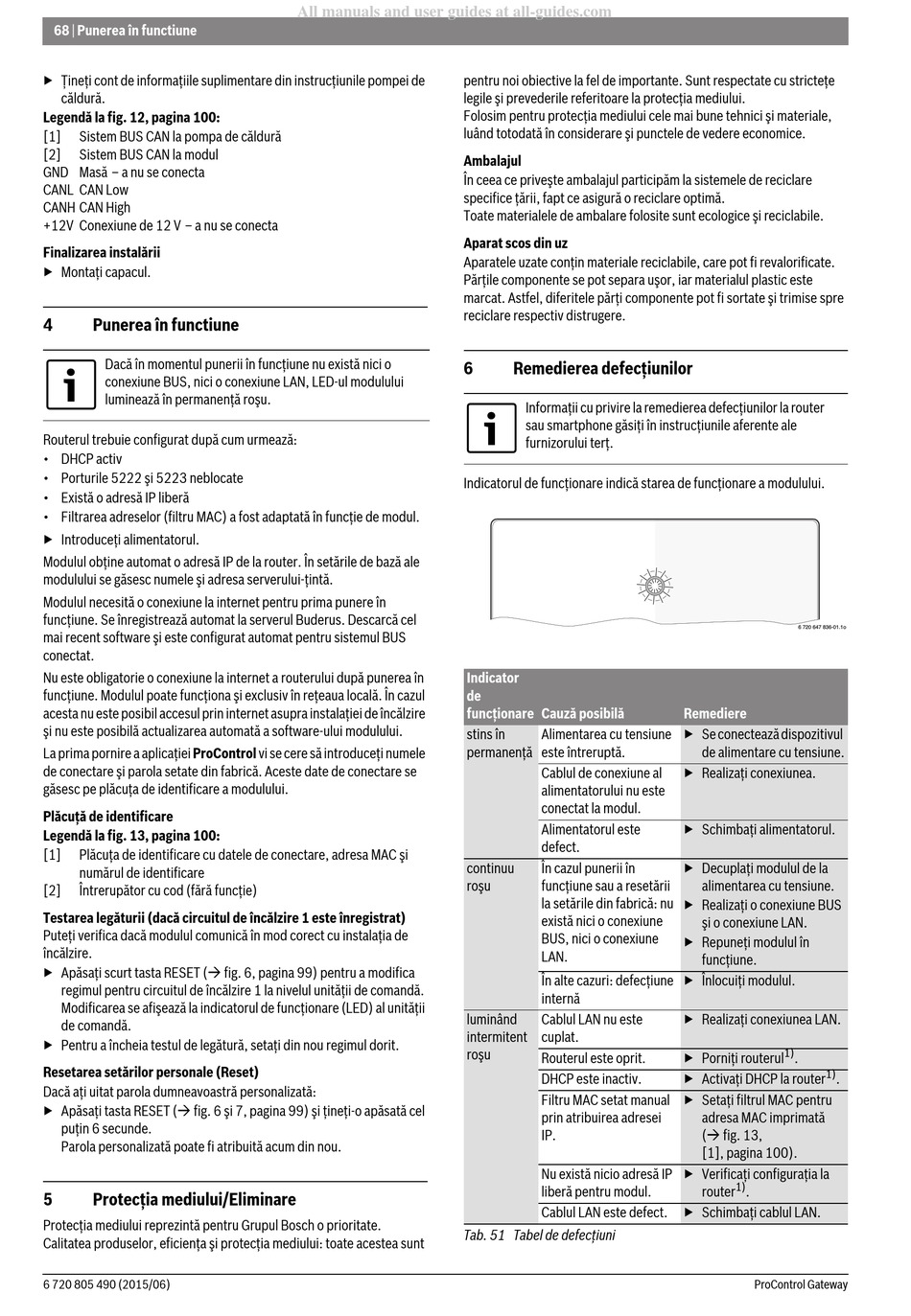

68 | Punerea în functiune
▶ Ţineţi cont de informaţiile suplimentare din instrucţiunile pompei de
căldură.
Legendă la fig. 12, pagina 100:
[1] Sistem BUS CAN la pompa de căldură
[2] Sistem BUS CAN la modul
GND Masă – a nu se conecta
CANL CAN Low
CANH CAN High
+12V Conexiune de 12 V – a nu se conecta
Finalizarea instalării
▶ Montaţi capacul.
4 Punerea în functiune
Dacă în momentul punerii în funcţiune nu există nici o
conexiune BUS, nici o conexiune LAN, LED-ul modulului
luminează în permanenţă roşu.
Routerul trebuie configurat după cum urmează:
• DHCP activ
• Porturile 5222 şi 5223 neblocate
• Există o adresă IP liberă
• Filtrarea adreselor (filtru MAC) a fost adaptată în funcţie de modul.
▶ Introduceţi alimentatorul.
Modulul obţine automat o adresă IP de la router. În setările de bază ale
modulului se găsesc numele şi adresa serverului-ţintă.
Modulul necesită o conexiune la internet pentru prima punere în
funcţiune. Se înregistrează automat la serverul Buderus. Descarcă cel
mai recent software şi este configurat automat pentru sistemul BUS
conectat.
Nu este obligatorie o conexiune la internet a routerului după punerea în
funcţiune. Modulul poate funcţiona şi exclusiv în reţeaua locală. În cazul
acesta nu este posibil accesul prin internet asupra instalaţiei de încălzire
şi nu este posibilă actualizarea automată a software-ului modulului.
La prima pornire a aplicaţiei ProControl vi se cere să introduceţi numele
de conectare şi parola setate din fabrică. Aceste date de conectare se
găsesc pe plăcuţa de identificare a modulului.
Plăcuţă de identificare
Legendă la fig. 13, pagina 100:
[1] Plăcuţa de identificare cu datele de conectare, adresa MAC şi
numărul de identificare
[2] Întrerupător cu cod (fără funcţie)
Testarea legăturii (dacă circuitul de încălzire 1 este înregistrat)
Puteţi verifica dacă modulul comunică în mod corect cu instalaţia de
încălzire.
▶ Apăsaţi scurt tasta RESET ( fig. 6, pagina 99) pentru a modifica
regimul pentru circuitul de încălzire 1 la nivelul unităţii de comandă.
Modificarea se afişează la indicatorul de funcţionare (LED) al unităţii
de comandă.
▶ Pentru a încheia testul de legătură, setaţi din nou regimul dorit.
Resetarea setărilor personale (Reset)
Dacă aţi uitat parola dumneavoastră personalizată:
▶ Apăsaţi tasta RESET ( fig. 6 şi 7, pagina 99) şi ţineţi-o apăsată cel
puţin 6 secunde.
Parola personalizată poate fi atribuită acum din nou.
5 Protecţia mediului/Eliminare
Protecţia mediului reprezintă pentru Grupul Bosch o prioritate.
Calitatea produselor, eficienţa şi protecţia mediului: toate acestea sunt
6 720 805 490 (2015/06)
All manuals and user guides at all-guides.com
pentru noi obiective la fel de importante. Sunt respectate cu stricteţe
legile şi prevederile referitoare la protecţia mediului.
Folosim pentru protecţia mediului cele mai bune tehnici şi materiale,
luând totodată în considerare şi punctele de vedere economice.
Ambalajul
În ceea ce priveşte ambalajul participăm la sistemele de reciclare
specifice ţării, fapt ce asigură o reciclare optimă.
Toate materialele de ambalare folosite sunt ecologice şi reciclabile.
Aparat scos din uz
Aparatele uzate conţin materiale reciclabile, care pot fi revalorificate.
Părţile componente se pot separa uşor, iar materialul plastic este
marcat. Astfel, diferitele părţi componente pot fi sortate şi trimise spre
reciclare respectiv distrugere.
6
Indicatorul de funcţionare indică starea de funcţionare a modulului.
Indicator
de
funcţionare Cauză posibilă
stins în
permanenţă
continuu
roşu
luminând
intermitent
roşu
Tab. 51 Tabel de defecţiuni
Remedierea defecţiunilor
Informaţii cu privire la remedierea defecţiunilor la router
sau smartphone găsiţi în instrucţiunile aferente ale
furnizorului terţ.
Remediere
Alimentarea cu tensiune ▶ Se conectează dispozitivul
este întreruptă.
Cablul de conexiune al ▶ Realizaţi conexiunea.
alimentatorului nu este
conectat la modul.
Alimentatorul este ▶ Schimbaţi alimentatorul.
defect.
În cazul punerii în ▶ Decuplaţi modulul de la
funcţiune sau a resetării
la setările din fabrică: nu
▶ Realizaţi o conexiune BUS
există nici o conexiune
BUS, nici o conexiune
▶ Repuneţi modulul în
LAN.
În alte cazuri: defecţiune ▶ Înlocuiţi modulul.
internă
Cablul LAN nu este ▶ Realizaţi conexiunea LAN.
cuplat.
Routerul este oprit. ▶ Porniţi routerul
DHCP este inactiv. ▶ Activaţi DHCP la router
Filtru MAC setat manual ▶ Setaţi filtrul MAC pentru
prin atribuirea adresei
IP.
Nu există nicio adresă IP ▶ Verificaţi configuraţia la
liberă pentru modul.
Cablul LAN este defect. ▶ Schimbaţi cablul LAN.
6 720 647 836-01.1o
de alimentare cu tensiune.
alimentarea cu tensiune.
şi o conexiune LAN.
funcţiune.
1)
.
1)
.
adresa MAC imprimată
( fig. 13,
[1], pagina 100).
1)
router .
