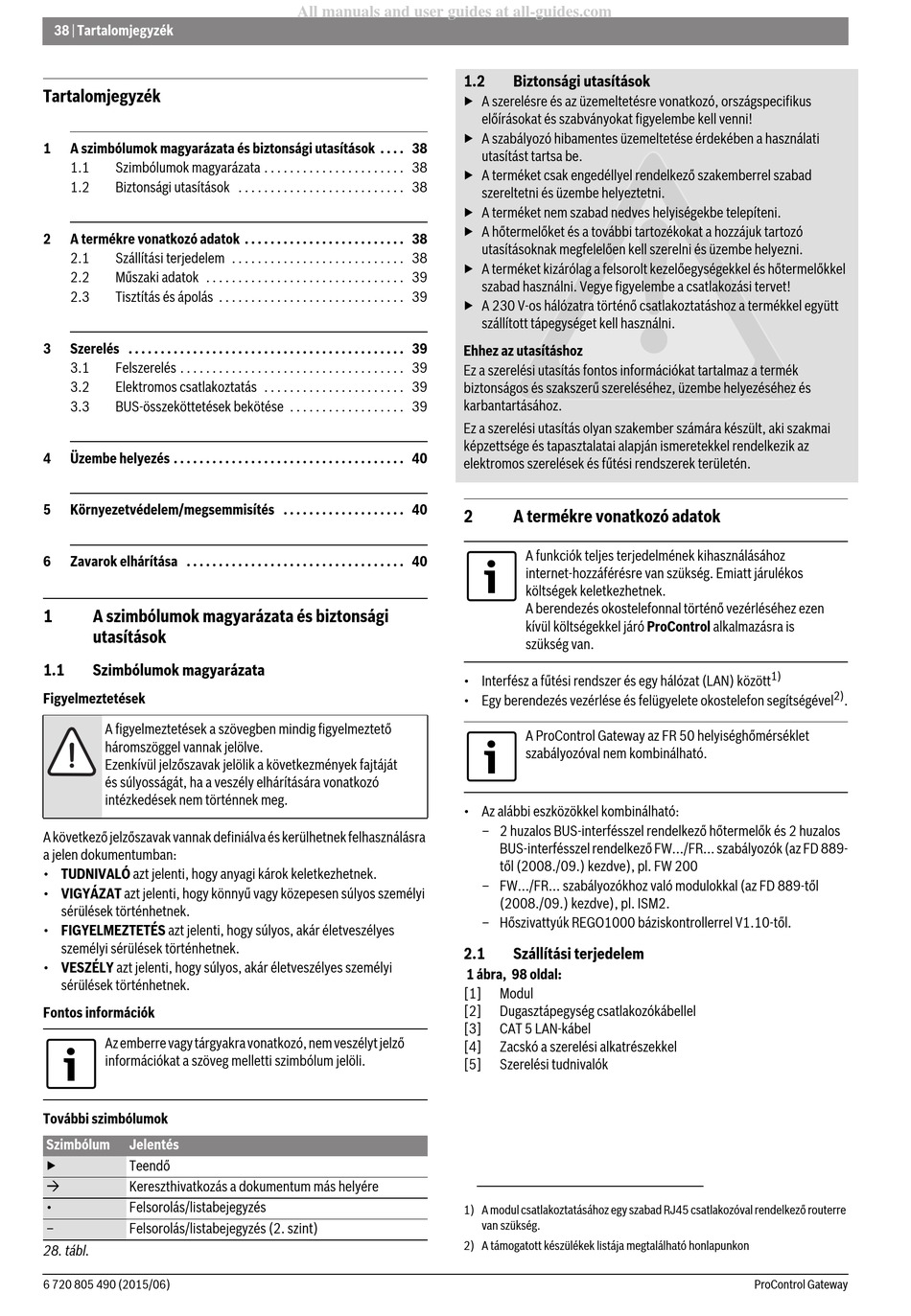

38 | Tartalomjegyzék
Tartalomjegyzék
1 A szimbólumok magyarázata és biztonsági utasítások . . . . 38
1.1 Szimbólumok magyarázata . . . . . . . . . . . . . . . . . . . . . . 38
1.2 Biztonsági utasítások . . . . . . . . . . . . . . . . . . . . . . . . . . 38
2 A termékre vonatkozó adatok . . . . . . . . . . . . . . . . . . . . . . . . . 38
2.1 Szállítási terjedelem . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
2.2 Műszaki adatok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
2.3 Tisztítás és ápolás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
3 Szerelés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
3.1 Felszerelés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
3.2 Elektromos csatlakoztatás . . . . . . . . . . . . . . . . . . . . . . 39
3.3 BUS-összeköttetések bekötése . . . . . . . . . . . . . . . . . . 39
4 Üzembe helyezés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
5 Környezetvédelem/megsemmisítés . . . . . . . . . . . . . . . . . . . 40
6 Zavarok elhárítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
1 A szimbólumok magyarázata és biztonsági
utasítások
1.1 Szimbólumok magyarázata
Figyelmeztetések
A figyelmeztetések a szövegben mindig figyelmeztető
háromszöggel vannak jelölve.
Ezenkívül jelzőszavak jelölik a következmények fajtáját
és súlyosságát, ha a veszély elhárítására vonatkozó
intézkedések nem történnek meg.
A következő jelzőszavak vannak definiálva és kerülhetnek felhasználásra
a jelen dokumentumban:
• TUDNIVALÓ azt jelenti, hogy anyagi károk keletkezhetnek.
• VIGYÁZAT azt jelenti, hogy könnyű vagy közepesen súlyos személyi
sérülések történhetnek.
• FIGYELMEZTETÉS azt jelenti, hogy súlyos, akár életveszélyes
személyi sérülések történhetnek.
• VESZÉLY azt jelenti, hogy súlyos, akár életveszélyes személyi
sérülések történhetnek.
Fontos információk
Az emberre vagy tárgyakra vonatkozó, nem veszélyt jelző
információkat a szöveg melletti szimbólum jelöli.
További szimbólumok
Szimbólum Jelentés
▶ Teendő

Kereszthivatkozás a dokumentum más helyére
• Felsorolás/listabejegyzés
– Felsorolás/listabejegyzés (2. szint)
28. tábl.
6 720 805 490 (2015/06)
All manuals and user guides at all-guides.com
1.2
▶ A szerelésre és az üzemeltetésre vonatkozó, országspecifikus
▶ A szabályozó hibamentes üzemeltetése érdekében a használati
▶ A terméket csak engedéllyel rendelkező szakemberrel szabad
▶ A terméket nem szabad nedves helyiségekbe telepíteni.
▶ A hőtermelőket és a további tartozékokat a hozzájuk tartozó
▶ A terméket kizárólag a felsorolt kezelőegységekkel és hőtermelőkkel
▶ A 230 V-os hálózatra történő csatlakoztatáshoz a termékkel együtt
Ehhez az utasításhoz
Ez a szerelési utasítás fontos információkat tartalmaz a termék
biztonságos és szakszerű szereléséhez, üzembe helyezéséhez és
karbantartásához.
Ez a szerelési utasítás olyan szakember számára készült, aki szakmai
képzettsége és tapasztalatai alapján ismeretekkel rendelkezik az
elektromos szerelések és fűtési rendszerek területén.
2
• Interfész a fűtési rendszer és egy hálózat (LAN) között
• Egy berendezés vezérlése és felügyelete okostelefon segítségével
• Az alábbi eszközökkel kombinálható:
2.1
1 ábra, 98 oldal:
[1]
[2]
[3]
[4]
[5]
1) A modul csatlakoztatásához egy szabad RJ45 csatlakozóval rendelkező routerre
2) A támogatott készülékek listája megtalálható honlapunkon
Biztonsági utasítások
előírásokat és szabványokat figyelembe kell venni!
utasítást tartsa be.
szereltetni és üzembe helyeztetni.
utasításoknak megfelelően kell szerelni és üzembe helyezni.
szabad használni. Vegye figyelembe a csatlakozási tervet!
szállított tápegységet kell használni.
A termékre vonatkozó adatok
A funkciók teljes terjedelmének kihasználásához
internet-hozzáférésre van szükség. Emiatt járulékos
költségek keletkezhetnek.
A berendezés okostelefonnal történő vezérléséhez ezen
kívül költségekkel járó ProControl alkalmazásra is
szükség van.
A ProControl Gateway az FR 50 helyiséghőmérséklet
szabályozóval nem kombinálható.
– 2 huzalos BUS-interfésszel rendelkező hőtermelők és 2 huzalos
BUS-interfésszel rendelkező FW.../FR... szabályozók (az FD 889-
től (2008./09.) kezdve), pl. FW 200
– FW.../FR... szabályozókhoz való modulokkal (az FD 889-től
(2008./09.) kezdve), pl. ISM2.
– Hőszivattyúk REGO1000 báziskontrollerrel V1.10-től.
Szállítási terjedelem
Modul
Dugasztápegység csatlakozókábellel
CAT 5 LAN-kábel
Zacskó a szerelési alkatrészekkel
Szerelési tudnivalók
van szükség.
1)
2)
.
ProControl Gateway
