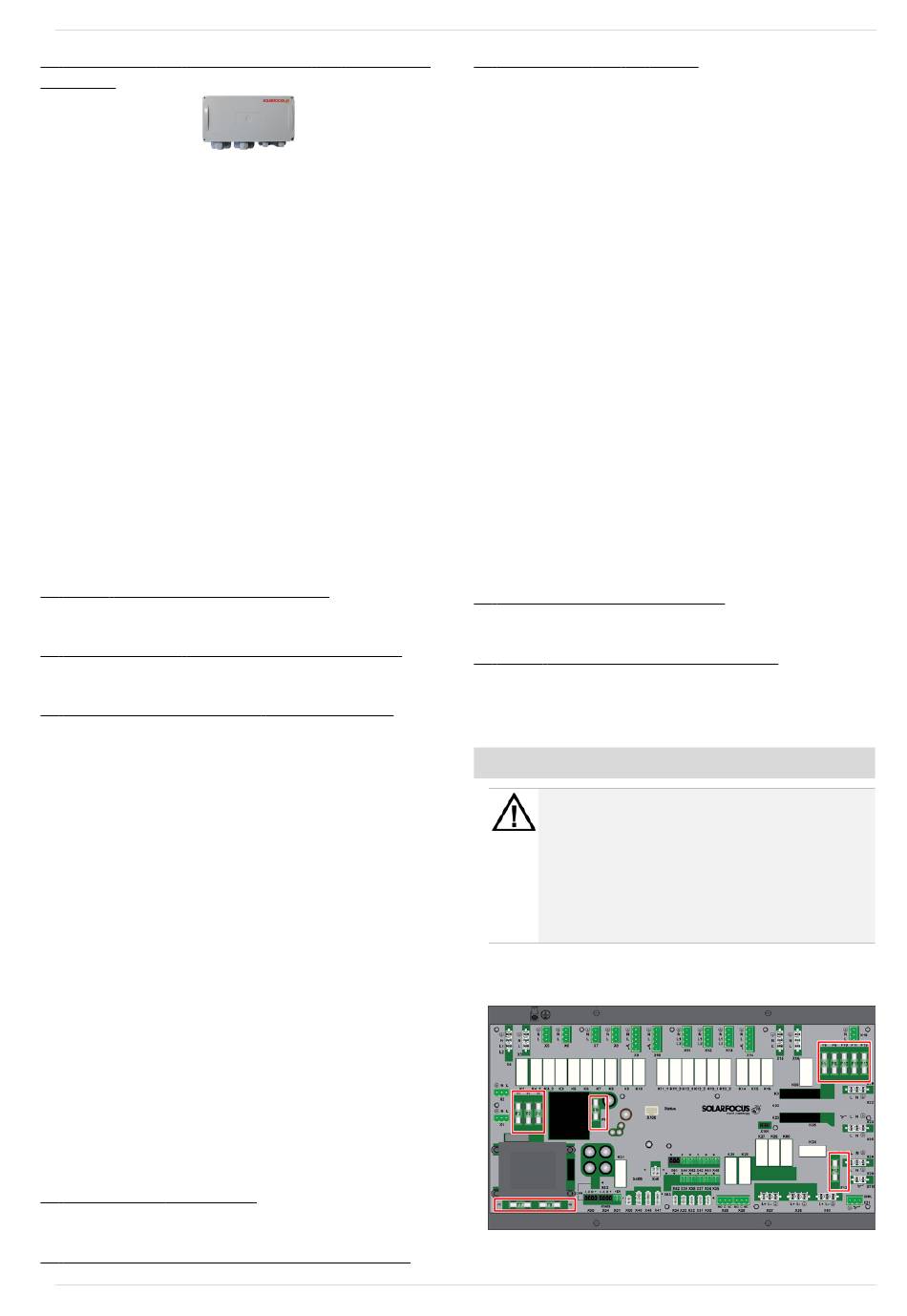

69 - Fehler bei der Kommunikation mit dem Raum-
luftmodul
Diese Meldung ist nur in Verbindung mit dem optio-
nalen Zubehör Raumluftmodul für Raumluftklappe
möglich, siehe dazu auch separate Anleitung DR-
0071.
Kommunikationsfehler mit dem Elektronikmodul (wel-
ches die Raumluftklappe steuert).
Der Brenner ist nicht mehr betriebsbereit.
Eine Sicherung am Elektronikmodul ist defekt
► Sicherung prüfen, ggf. tauschen
Fehler in der Spannungsversorgung des Moduls
► Prüfen
Fehlerhafte Busverkabelung
► Kabelverbindung prüfen
Falsche Geräteadresse des Elektronikmoduls
eingestellt
► Prüfen
71 - Kein Stromfluss Wärmetauscher
72 - Hinweis: Kein Stromfluss Wärmetauscher
73 - Fehler Referenzschalter Umschalteinheit
Diese Meldung ist nur in Verbindung mit dem optio-
nalen Zubehör Autom. Saugsonden-Umschalteinheit
möglich, siehe dazu auch separate Anleitung DR-
0004.
Bei der Nullpunktsuche der Saugsonden-Umschalt-
einheit wird der Referenzschalter nicht betätigt.
Der Referenzschalter in der SSUE ist defekt,
bzw. hat Unterbrechung, Kurzschluss
► Schalter prüfen
Verkabelungsfehler zwischen SSUE (Refe-
renzschalter ) und Elektronikmodul
► Verkabelung prüfen
Ungenaue Position des Referenzschalters
► Schalter prüfen, auf festen Sitz, mechanischen
Defekt, ...
Problem bei Positionsstift , event. mechanischer
Defekt
► Positionsstift (längerer Spannstift) prüfen
75 - Raumfühler Zuweisung
76 - Sicherheitstemperaturbegrenzer ausgelöst
Betriebsanleitung octoplus
77 - Sicherung F12 ist defekt
Die Sicherung F12 schützt die Ausgänge X26, X27
und X80 am Kessel-Leistungsteil (Haltemagnete für
Luftzufuhr zum Kessel). Das Auslösen der Sicherung
kann auf einen Defekt an einem der Magnete hin-
weisen.
Weitere Information zur Verwendung der Anschlüsse siehe Kes-
sel-Montageanleitung, Kapitel Elektrischer Anschluss, Kapitel
Anschlüsse am Kessel-Leistungsteil.
Defekte Sicherung
► Bei wiederholtem Ansprechen der Sicherung die
Magnete der Ausgänge messen (z.B. mit Mulit-
meter).
► Eine weitere Fehlerursache für das Auslösen
kann ein Fehler/Defekt am Gleichrichter des Leis-
tungsteils sein.
► Ursache prüfen, Sicherung tauschen.
– Eine Ersatzsicherung für F12 befindet sich auf
Steckplatz F13; weitere Informationen zu den
elektrischen Sicherungen
– Information betreffend Zugängkeit des Kessel-
Leistungsteils siehe in Kessel-Montageanleitung.
78 - Blockade Ascheaustragung
79 - Kein Stromfluss Ascheaustragung
17 Elektrische Sicherungen
GEFAHR - Bei Arbeiten an den elektri-
schen Teilen der Anlage besteht
Lebensgefahr durch Stromschlag
– Arbeiten dürfen nur von einer Elektrofach-
kraft durchgeführt werden.
– Geltende Normen und Vorschriften beach-
ten.
Position der Sicherungen am Kessel-Leis-
tungsteil
17 Elektrische Sicherungen
