7 Trinkwasser-Erwärmung
8.1 Zirkulation-Einstellungen

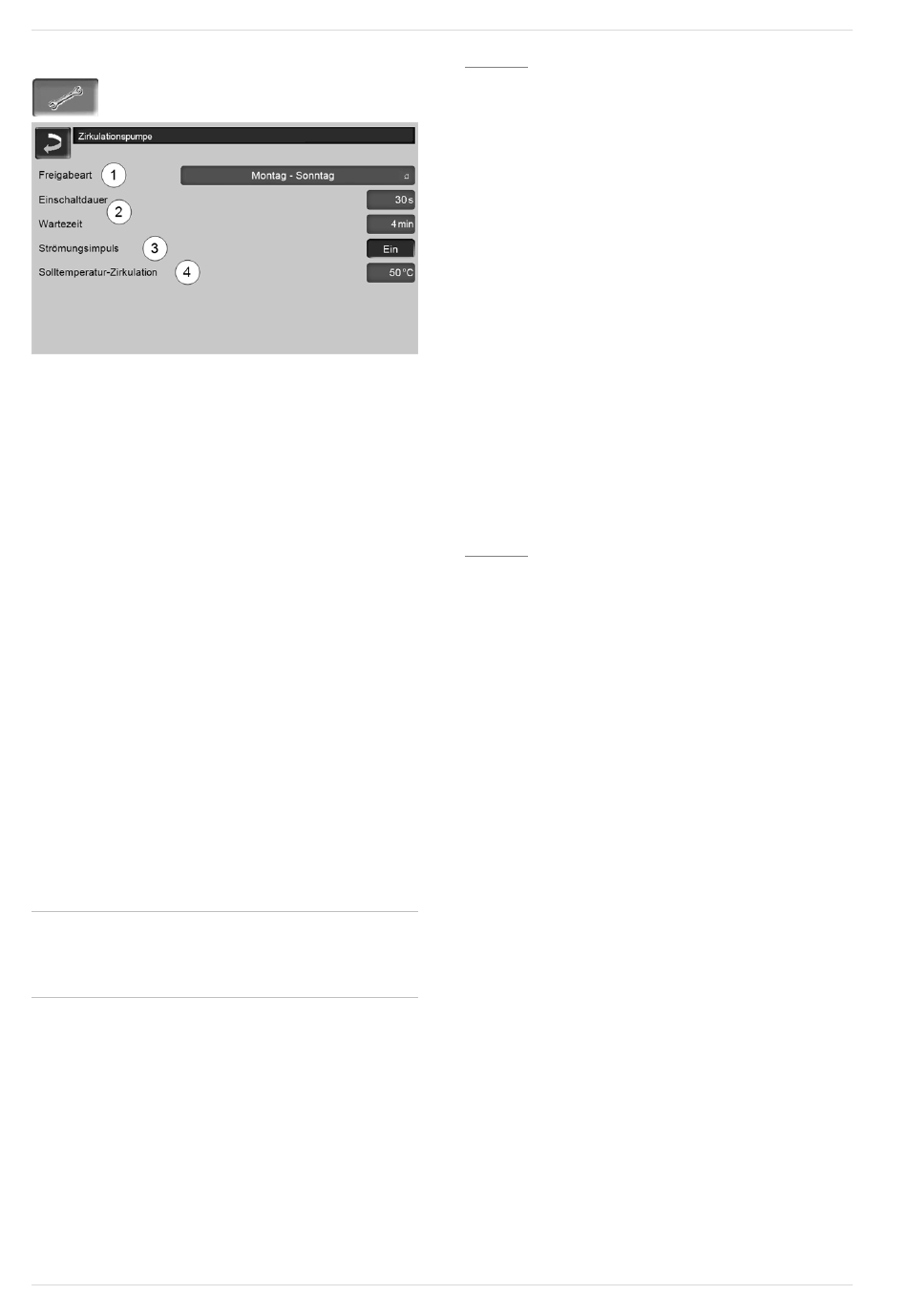

Abb. 2-33
Freigabeart
1
Immer Aus: Die Zirkulationsregelung ist dauerhaft
ausgeschaltet.
Immer Ein: Die Zirkulationsregelung ist dauerhaft ein-
geschaltet. Die Zirkulationspumpe wird nur unter der
Berücksichtigung der Parameter Einschaltdauer und
Wartezeit angesteuert.
Zeitschaltungen (Montag-Sonntag, Blockweise, ...):
Hier sind Zeitfreigaben für die Zirkulationsregelung
einstellbar.
Einschaltdauer / Wartezeit
Je nach ausgewählter Zirkulationsregelung wird die
Pumpe unter Berücksichtigung dieser beiden Para-
meter getaktet, d.h. Wechsel zwischen Ein-
schaltdauer und Wartezeit.
Solltemperatur-Zirkulation
Ist die Solltemperatur in der Zirkulationsleitung (wird
nur angezeigt, wenn ein Zirkulationsfühler ange-
schlossen ist).
8.2 Zirkulationsregelung - Möglichkeiten
i
Um die folgenden Regelungsarten nutzen zu
können muss beim Parameter Freigabeart
eine Zeitschaltung (Montag-Sonntag, Bock-
weise,...) ausgewählt sein.
Zeitgesteuerte Zirkulation
Bei der zeitgesteuerten Zirkulation erfolgt eine getak-
tete Ansteuerung der Zirkulationspumpe, wenn eine
Zeitfreigabe (siehe Parameter Freigabeart) vor-
handen ist. Die Taktung (d.h. Wechsel zwischen
Ansteuerung/keine Ansteuerung) erfolgt nach den
Parametern Einschaltdauer und Wartezeit.
26
2
4
Beispiel:
- Freigabeart = Montag-Sonntag,
- Die Zirkulationsregelung hat z.B. aktuell eine Zeit-
freigabe von 06:00 bis 08:00 Uhr
- Einschaltdauer = 30 Sekunden
- Wartezeit = 4 Minuten
Die Zirkulationspumpe läuft 30 Sekunden. Danach
pausiert die Pumpe für 4 Minuten, um anschließend
wieder für 30 Sekunden zu laufen. Dies wiederholt
sich in der Zeitfreigabe von 06:00 bis 08:00. Außer-
halb der Zeitfreigabe wird die Pumpe nicht ange-
steuert.
Temperatur- und zeitgesteuerte Zirkulation
Die temperaturgesteuerte Zirkulation ist nur verfüg-
bar, wenn ein Temperaturfühler für die Zirkulations-
temperatur angeschlossen ist. Die Regelung berück-
sichtigt innerhalb der Zeitfreigabe die Zirkulations-
temperatur (Solltemperatur-Zirkulation). D.h. die
Pumpe wird nur dann getaktet, wenn die Zirkulations-
temperatur unter der Solltemperatur-Zirkulation
minus 5°C liegt.
Beispiel:
- Freigabeart = Montag-Sonntag
- Die Zirkulationsregelung hat z.B. aktuell eine Zeit-
freigabe von 06:00 bis 08:00 Uhr
- Einschaltdauer = 30 Sekunden
- Wartezeit = 4 Minuten
- Solltemperatur-Zirkulation = 50°C
- Zirkulationstemperatur = 48°C
Die Zirkulationspumpe wird nicht angesteuert, da die
Zirkulationstemperatur (48°C) über der Soll-
temperatur-Zirkulation minus 5°C (50°C minus 5°C =
45°C) liegt. Sinkt die Zirkulationstemperatur unter
45°C, wird die Zirkulationspumpe für 30 Sekunden
angesteuert. Danach pausiert die Pumpe für 4 Minu-
ten, um anschließend wieder für 30 Sekunden zu lau-
fen. Dies wiederholt sich solange, bis die
Zirkulationstemperatur die Solltemperatur-Zirkulation
erreicht. Außerhalb der Zeitfreigabe wird die Pumpe
nicht angesteuert.
Erweiterung der Zirkulation durch Strö-
mungsimpuls
Die Regelung der Zirkulation durch Strömungsimpuls
3
ist nur bei einem Frischwassermodul
und dient als Erweiterung der vorher genannten
Regelungsmöglichkeiten.
Zur Aktivierung der Funktion muss der Parameter
Strömungsimpuls
3
auf Ein gestellt sein. Wenn eine
Warmwasser-Entnahmestelle kurz geöffnet wird,
erkennt ein elektronischer Sensor den Druckabfall in
der Leitung. Die Zirkulationspumpe wird angesteuert,
auch wenn keine Zeitfreigabe vorhanden ist.
> 24
möglich
