6 Heizkreis

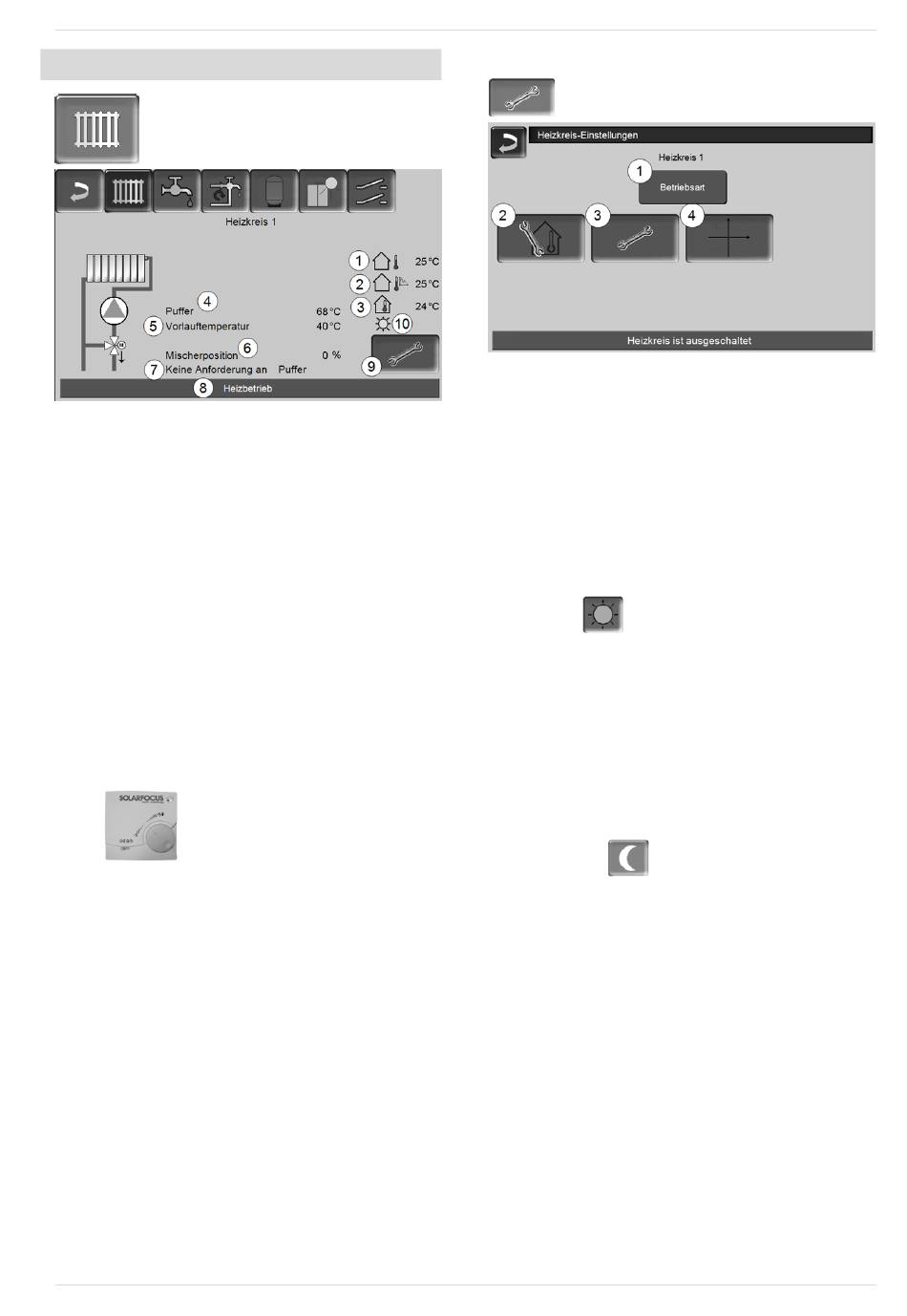

Abb. 2-23
1 Außentemperatur
2 Mittlere Außentemperatur
3 Raumtemperatur
4 Temperatur der Energiequelle
5 Vorlauftemperatur des Heizkreises
6 Position des Heizkreismischers
0 % - der Mischer ist geschlossen, der Heizkreis wird aus
dem Heizkreis-Rücklauf versorgt.100 % - der Mischer ist
offen, der Heizkreis wird aus dem Heizkessel-Vorlauf ver-
sorgt.
7 Infozeile: Heiz-Anforderung (Ja/Nein) an die
Energiequelle
8 Statuszeile des Heizkreises
9 Heizkreis-Einstellungen
10 Anzeige der am optionalen Raum-
temperaturregler (Art.Nr. 6160) eingestellten
Heizkreis-Betriebsart
Betriebsanleitung octoplus
(optional)
(z.B.Kessel, Puffer)
> 19
6.1 Heizkreis-Einstellungen
Abb. 2-24
1 Heizkreis-Betriebsart
2 Raumeinstellungen
(Button ist nur sichtbar, wenn der Parameter Rau-
meinfluss auf Ein oder Gleitend ist; zu finden in den Fach-
personal-Systemparametern)
3 Allgemeine Einstellungen
4 Heizkurve
> 20
6.1.1 Heizkreis-Betriebsart
Heizbetrieb
Die Heizkreispumpe wird angesteuert. Eine Abschal-
tung erfolgt, wenn
– die Außenabschalttemperatur Heizbetrieb
erreicht wird.
– bei Verwendung eines Raumtemperaturfühlers
die Raumsolltemperatur Heizbetrieb erreicht ist.
Der Heizkreis wird mit der Berechneten Vorlauf-Soll-
temperatur
> Abb. 2-25
Absenkbetrieb
Heizkreispumpe wird angesteuert. Eine Abschaltung
erfolgt, wenn
– die Außenabschalttemperatur Absenkbetrieb
erreicht wird.
– bei Verwendung eines Raumtemperaturfühlers
die Raumsolltemperatur Absenkbetrieb erreicht
ist.
Der Heizkreis wird mit der Absenktemperatur ver-
sorgt, d.h. Berechnete Vorlauf-Solltemperatur minus
Absenkung
> Abb. 2-25
6 Heizkreis
> 19
> 20
versorgt.
