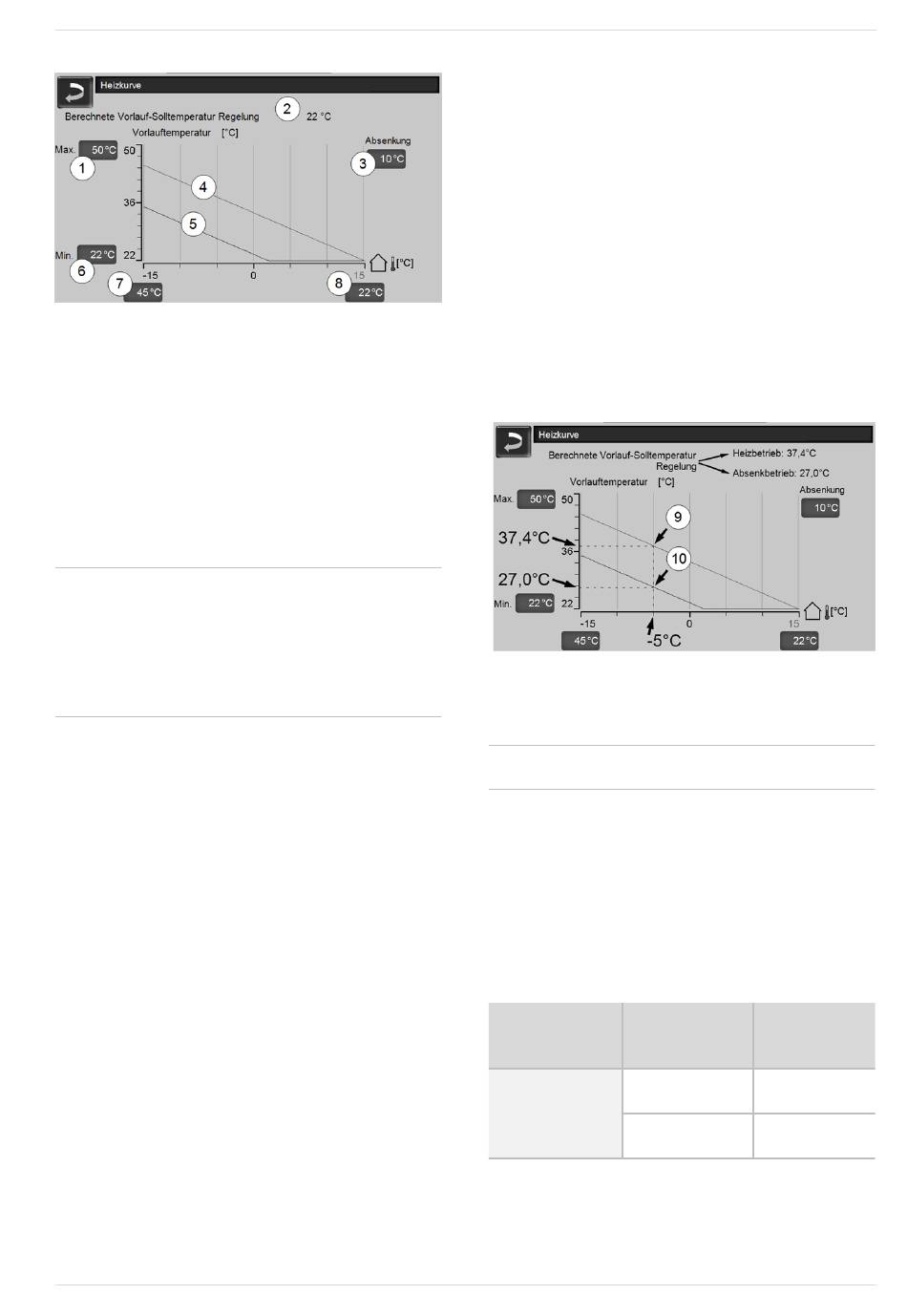

2-Punkt Heizkurve
Abb. 2-25
1 Maximale Heizkreis-Vorlauftemperatur
2 Berechnete Vorlauf-Solltemperatur
3 Absenkung (jener Wert, um den die Absenk-
temperatur unter der Heiztemperatur liegt)
4 Heizkurve für Heizbetrieb (rot)
5 Heizkurve für Absenkbetrieb (blau)
6 Minimale Heizkreis-Vorlauftemperatur
7 Vorlauftemperatur bei Außentemperatur -15°C
8 Vorlauftemperatur bei Außentemperatur
+15°C
1)
ACHTUNG - Diese Temperatur ist anlagen-
!
spezifisch und mit dem Heizungsbauer abzu-
stimmen. Bei Überhitzungsgefahr des
Kessels wird das heiße Wasser mit der Maxi-
malen Heizkreis-Vorlauftemperatur
Heizkreise abgeleitet. Nur von Fachpersonal
einstellbar.
Die gewünschte Heizkreis-Vorlauf-Solltemperatur im
Heizbetrieb wird für eine Außentemperatur von -15°C
7
und +15°C
8
eingestellt. Zwischen diesen Außen-
temperaturen wird die Vorlauf-Solltemperatur durch
den Verlauf der Heizkurve berechnet (interpoliert).
Betriebsanleitung octoplus
Beispiel zur Berechnung der Vorlauf-Soll-
temperatur (siehe folgende Abbildung):
Vorlauftemperatur bei -15°C Außentemperatur =
45°C
Vorlauftemperatur bei +15°C Außentemperatur =
22°C
Aktuelle Außentemperatur = -5°C
In der Heizkreis-Betriebsart Heizbetrieb gilt:
> Die berechnete Vorlauf-Solltemperatur (Pos.9) ist
37,4°C
> Der Heizkreis wird mit 37,4°C versorgt.
In der Heizkreis-Betriebsart Absenkbetrieb gilt:
[1]
Absenkung = 10°C
> Die berechnete Vorlauf-Solltemperatur (Pos.10) ist
27,0°C
> Der Heizkreis wird mit 27,0°C versorgt.
[1]
1
in die
Abb. 2-26
Anpassung der 2-Punkt Heizkurve (im Heiz-
betrieb)
i
Eine Änderung der Heizkurve ist nicht sofort spürbar,
sondern hängt beträchtlich von der Art des Heiz-Ver-
teilsystems (z.B. Fußbodenheizung) und des Gebäu-
destandards (Ziegel, Leichtbauweise, etc.) ab. Es ist
empfohlen, die Anpassung der Heizkurve in kleinen
Schritten (+/- 2°C) mit entsprechenden Pausen (1 bis
2 Tage) vorzunehmen. Abhängig von der aktuellen
Außentemperatur sind unterschiedliche Anpas-
sungen durchzuführen.
Aktuelle
Außentemperatur
-15°C bis -5°C
Notieren Sie die aktuell eingestellten Tem-
peraturen, bevor Sie Werte verändern.
Empfundene
Raumtemperatur
zu kalt
zu warm
6 Heizkreis
Empfohlene
Anpassung der
Heizkurve
Temperaturwert
bei
7
erhöhen
Temperaturwert
bei
7
verringern
21
