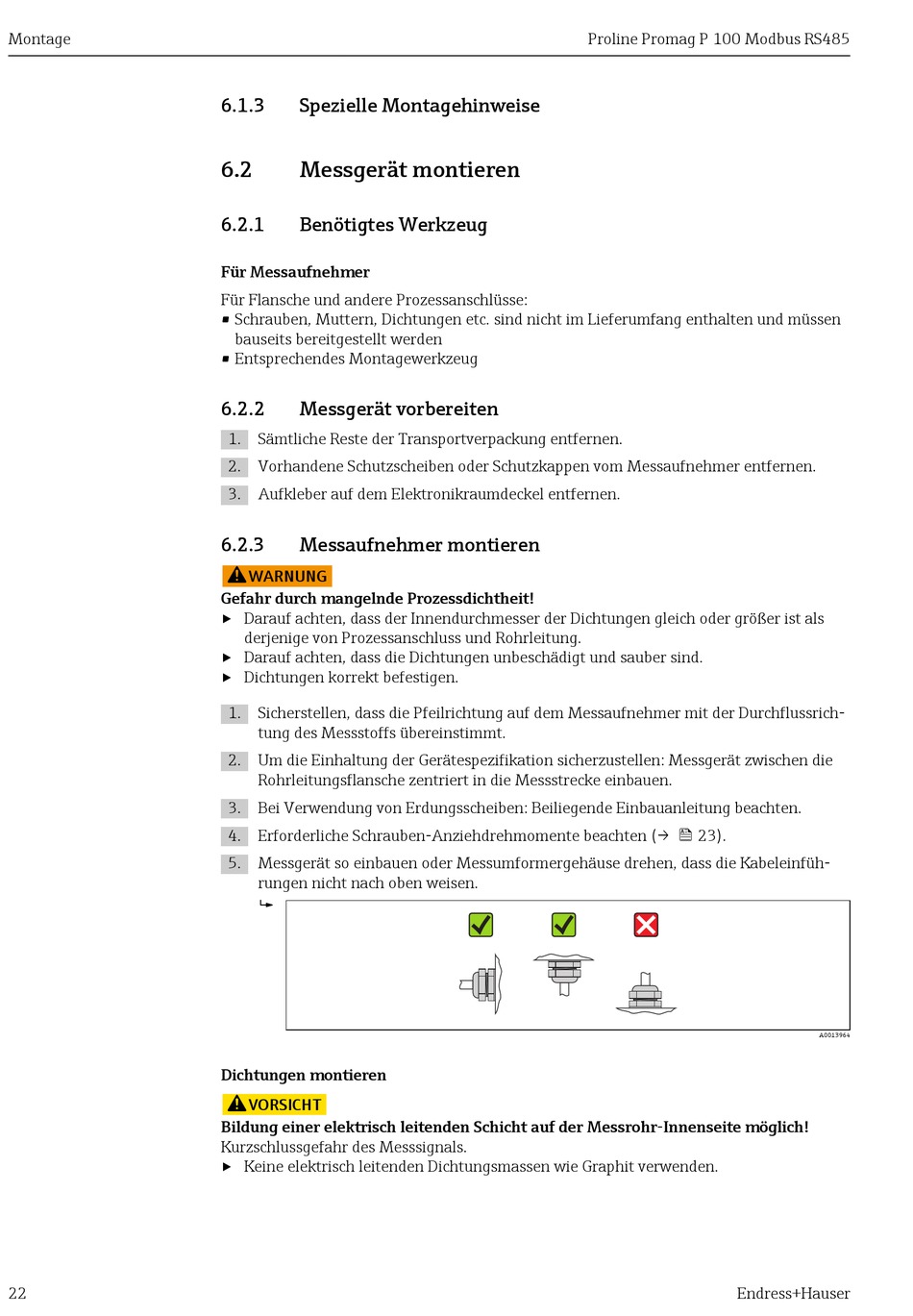

Montage
22
6.1.3
Spezielle Montagehinweise
6.2
Messgerät montieren
6.2.1
Benötigtes Werkzeug
Für Messaufnehmer
Für Flansche und andere Prozessanschlüsse:
• Schrauben, Muttern, Dichtungen etc. sind nicht im Lieferumfang enthalten und müssen
bauseits bereitgestellt werden
• Entsprechendes Montagewerkzeug
6.2.2
Messgerät vorbereiten
1. Sämtliche Reste der Transportverpackung entfernen.
2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen.
3. Aufkleber auf dem Elektronikraumdeckel entfernen.
6.2.3
Messaufnehmer montieren
WARNUNG
Gefahr durch mangelnde Prozessdichtheit!
‣
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als
derjenige von Prozessanschluss und Rohrleitung.
‣
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
‣
Dichtungen korrekt befestigen.
1. Sicherstellen, dass die Pfeilrichtung auf dem Messaufnehmer mit der Durchflussrich-
tung des Messstoffs übereinstimmt.
2. Um die Einhaltung der Gerätespezifikation sicherzustellen: Messgerät zwischen die
Rohrleitungsflansche zentriert in die Messstrecke einbauen.
3. Bei Verwendung von Erdungsscheiben: Beiliegende Einbauanleitung beachten.
4. Erforderliche Schrauben-Anziehdrehmomente beachten (→ 23).
5. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinfüh-
rungen nicht nach oben weisen.
Dichtungen montieren
VORSICHT
Bildung einer elektrisch leitenden Schicht auf der Messrohr-Innenseite möglich!
Kurzschlussgefahr des Messsignals.
‣
Keine elektrisch leitenden Dichtungsmassen wie Graphit verwenden.
Proline Promag P 100 Modbus RS485
Endress+Hauser
A0013964
