Oxymax COS61D
!
!
Endress+Hauser

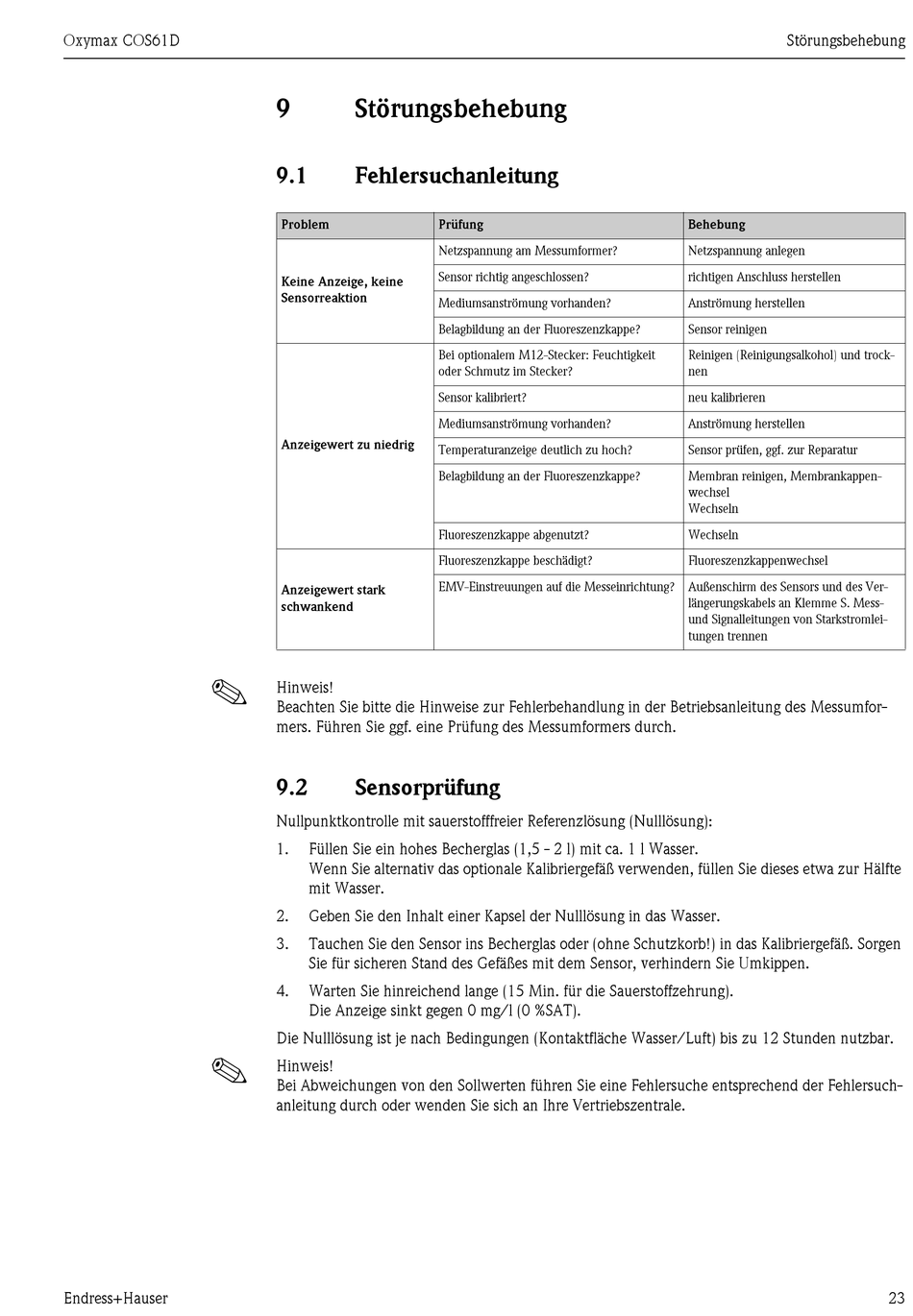

9 Störungsbehebung
9.1

Fehlersuchanleitung

Problem Prüfung
Netzspannung am Messumformer?
Sensor richtig angeschlossen?
Keine Anzeige, keine
Sensorreaktion
Mediumsanströmung vorhanden?
Belagbildung an der Fluoreszenzkappe?
Bei optionalem M12-Stecker: Feuchtigkeit
oder Schmutz im Stecker?
Sensor kalibriert?
Mediumsanströmung vorhanden?
Anzeigewert zu niedrig
Temperaturanzeige deutlich zu hoch?
Belagbildung an der Fluoreszenzkappe?
Fluoreszenzkappe abgenutzt?
Fluoreszenzkappe beschädigt?
EMV-Einstreuungen auf die Messeinrichtung? Außenschirm des Sensors und des Ver-
Anzeigewert stark
schwankend
Hinweis!
Beachten Sie bitte die Hinweise zur Fehlerbehandlung in der Betriebsanleitung des Messumfor-
mers. Führen Sie ggf. eine Prüfung des Messumformers durch.
9.2 Sensorprüfung
Nullpunktkontrolle mit sauerstofffreier Referenzlösung (Nulllösung):
1. Füllen Sie ein hohes Becherglas (1,5 - 2 l) mit ca. 1 l Wasser.
Wenn Sie alternativ das optionale Kalibriergefäß verwenden, füllen Sie dieses etwa zur Hälfte
mit Wasser.
2. Geben Sie den Inhalt einer Kapsel der Nulllösung in das Wasser.
3. Tauchen Sie den Sensor ins Becherglas oder (ohne Schutzkorb!) in das Kalibriergefäß. Sorgen
Sie für sicheren Stand des Gefäßes mit dem Sensor, verhindern Sie Umkippen.
4. Warten Sie hinreichend lange (15 Min. für die Sauerstoffzehrung).
Die Anzeige sinkt gegen 0 mg/l (0 %SAT).
Die Nulllösung ist je nach Bedingungen (Kontaktfläche Wasser/Luft) bis zu 12 Stunden nutzbar.
Hinweis!
Bei Abweichungen von den Sollwerten führen Sie eine Fehlersuche entsprechend der Fehlersuch-
anleitung durch oder wenden Sie sich an Ihre Vertriebszentrale.
Störungsbehebung
Behebung
Netzspannung anlegen
richtigen Anschluss herstellen
Anströmung herstellen
Sensor reinigen
Reinigen (Reinigungsalkohol) und trock-
nen
neu kalibrieren
Anströmung herstellen
Sensor prüfen, ggf. zur Reparatur
Membran reinigen, Membrankappen-
wechsel
Wechseln
Wechseln
Fluoreszenzkappenwechsel
längerungskabels an Klemme S. Mess-
und Signalleitungen von Starkstromlei-
tungen trennen
23
