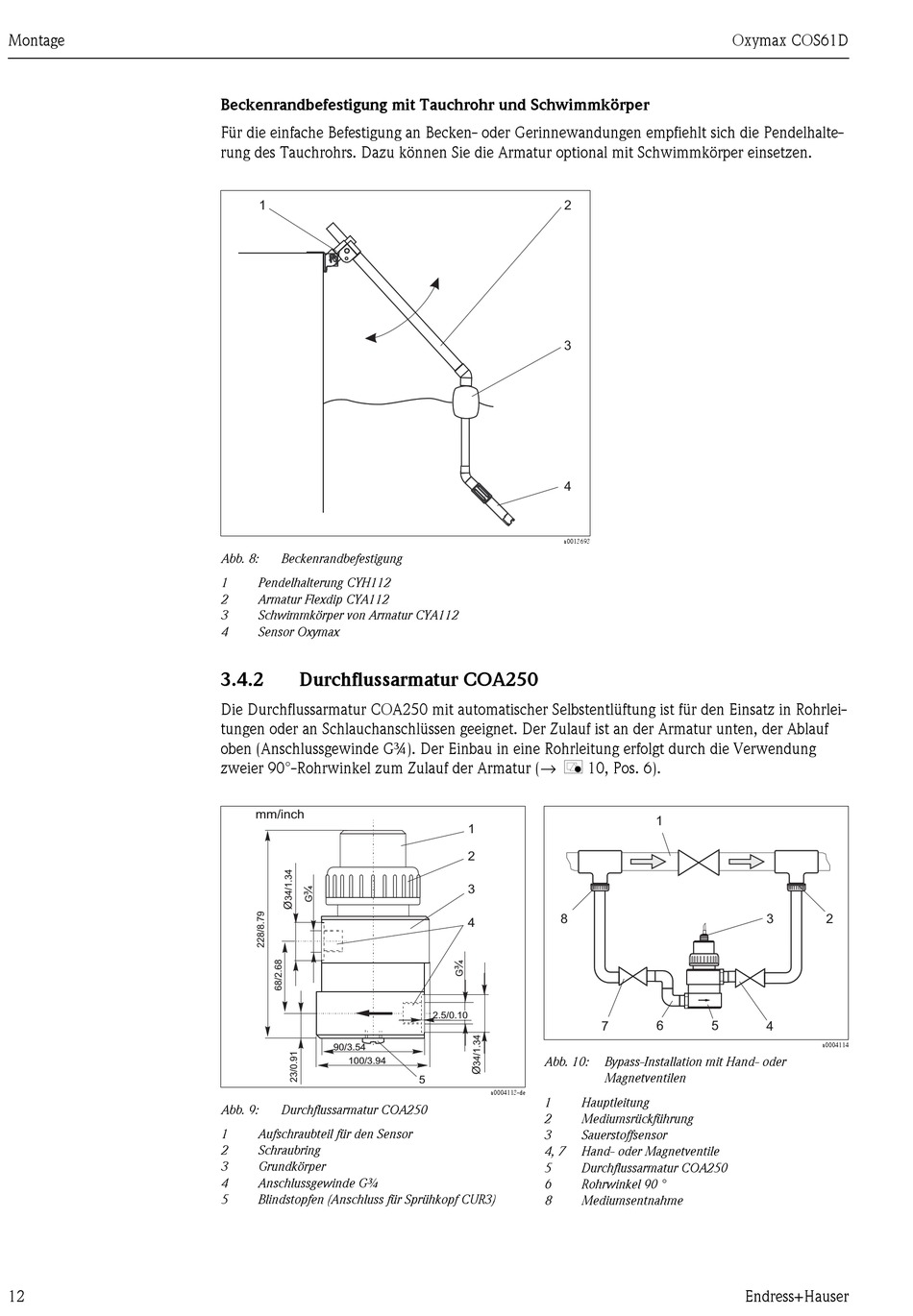

Endress+Hauser Oxymax COS61D Betriebsanleitung Seite 12

Montage
12
Beckenrandbefestigung mit Tauchrohr und Schwimmkörper
Für die einfache Befestigung an Becken- oder Gerinnewandungen empfiehlt sich die Pendelhalte-
rung des Tauchrohrs. Dazu können Sie die Armatur optional mit Schwimmkörper einsetzen.
1
Abb. 8: Beckenrandbefestigung
1 Pendelhalterung CYH112
2 Armatur Flexdip CYA112
3 Schwimmkörper von Armatur CYA112
4 Sensor Oxymax
3.4.2 Durchflussarmatur COA250
Die Durchflussarmatur COA250 mit automatischer Selbstentlüftung ist für den Einsatz in Rohrlei-
tungen oder an Schlauchanschlüssen geeignet. Der Zulauf ist an der Armatur unten, der Ablauf
oben (Anschlussgewinde G¾). Der Einbau in eine Rohrleitung erfolgt durch die Verwendung
zweier 90°-Rohrwinkel zum Zulauf der Armatur (→ å 10, Pos. 6).
mm/inch
90/3.54
100/3.94
Abb. 9: Durchflussarmatur COA250
1 Aufschraubteil für den Sensor
2 Schraubring
3 Grundkörper
4 Anschlussgewinde G¾
5 Blindstopfen (Anschluss für Sprühkopf CUR3)
2
3
4
a0013693
1
2
3
8
4
2.5/0.10
Abb. 10:
5
a0004113-de
1 Hauptleitung
2 Mediumsrückführung
3 Sauerstoffsensor
4, 7 Hand- oder Magnetventile
5 Durchflussarmatur COA250
6 Rohrwinkel 90 °
8 Mediumsentnahme
Oxymax COS61D
1
3
7 6 5
4
Bypass-Installation mit Hand- oder
Magnetventilen
Endress+Hauser
2
a0004114
