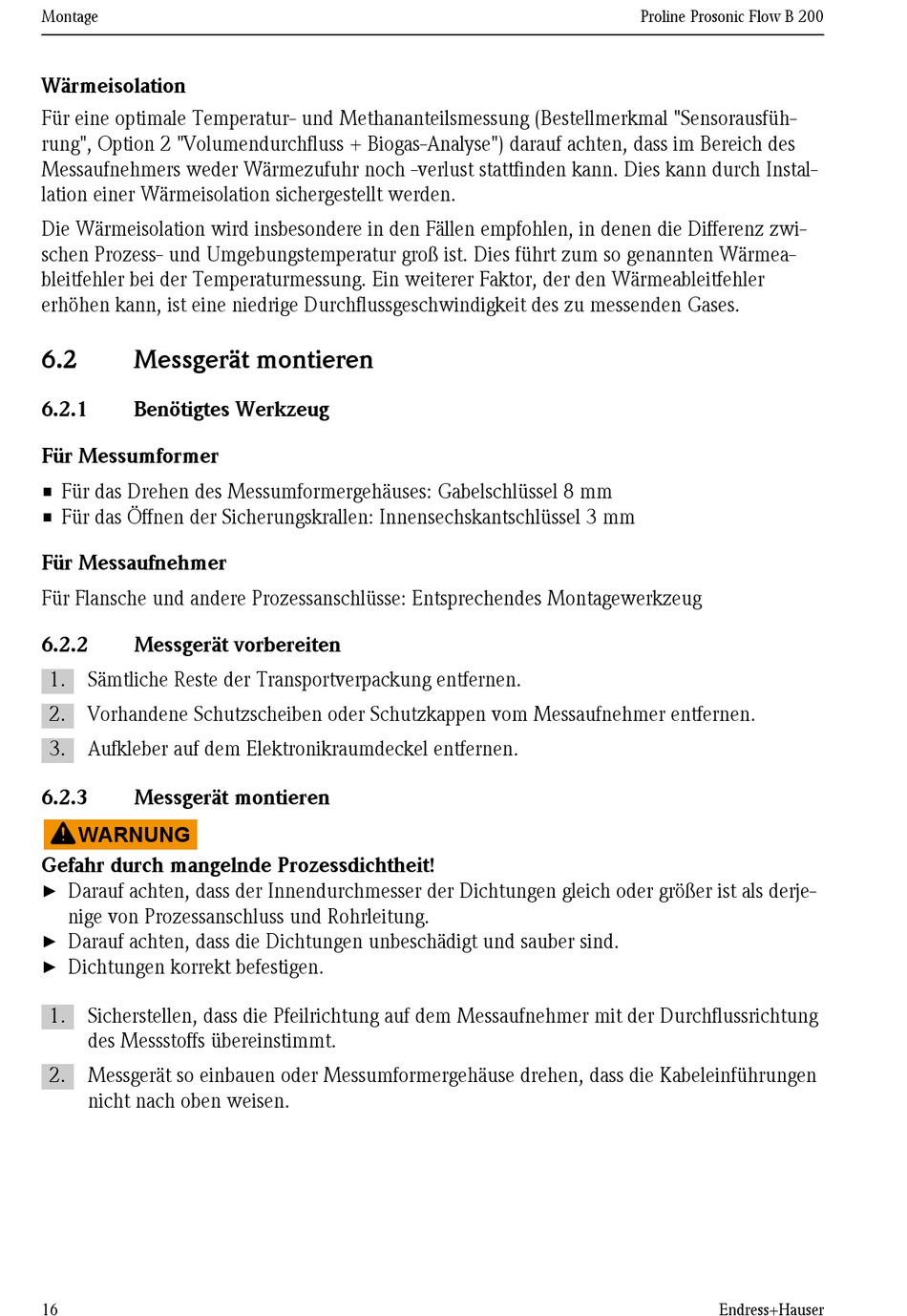

Montage
Wärmeisolation
Für eine optimale Temperatur- und Methananteilsmessung (Bestellmerkmal "Sensorausfüh-
rung", Option 2 "Volumendurchfluss + Biogas-Analyse") darauf achten, dass im Bereich des
Messaufnehmers weder Wärmezufuhr noch -verlust stattfinden kann. Dies kann durch Instal-
lation einer Wärmeisolation sichergestellt werden.
Die Wärmeisolation wird insbesondere in den Fällen empfohlen, in denen die Differenz zwi-
schen Prozess- und Umgebungstemperatur groß ist. Dies führt zum so genannten Wärmea-
bleitfehler bei der Temperaturmessung. Ein weiterer Faktor, der den Wärmeableitfehler
erhöhen kann, ist eine niedrige Durchflussgeschwindigkeit des zu messenden Gases.
6.2 Messgerät montieren
6.2.1 Benötigtes Werkzeug
Für Messumformer
• Für das Drehen des Messumformergehäuses: Gabelschlüssel 8 mm
• Für das Öffnen der Sicherungskrallen: Innensechskantschlüssel 3 mm
Für Messaufnehmer
Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug
6.2.2 Messgerät vorbereiten
1. Sämtliche Reste der Transportverpackung entfernen.
2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen.
3. Aufkleber auf dem Elektronikraumdeckel entfernen.
6.2.3 Messgerät montieren
WARNUNG
Gefahr durch mangelnde Prozessdichtheit!
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derje-
►
nige von Prozessanschluss und Rohrleitung.
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
►
Dichtungen korrekt befestigen.
►
1. Sicherstellen, dass die Pfeilrichtung auf dem Messaufnehmer mit der Durchflussrichtung
des Messstoffs übereinstimmt.
2. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinführungen
nicht nach oben weisen.
