Montage
Einpfadausführung: DN 50 (2"), DN 80 (3")
A
1
20 × DN
C
1
20 × DN

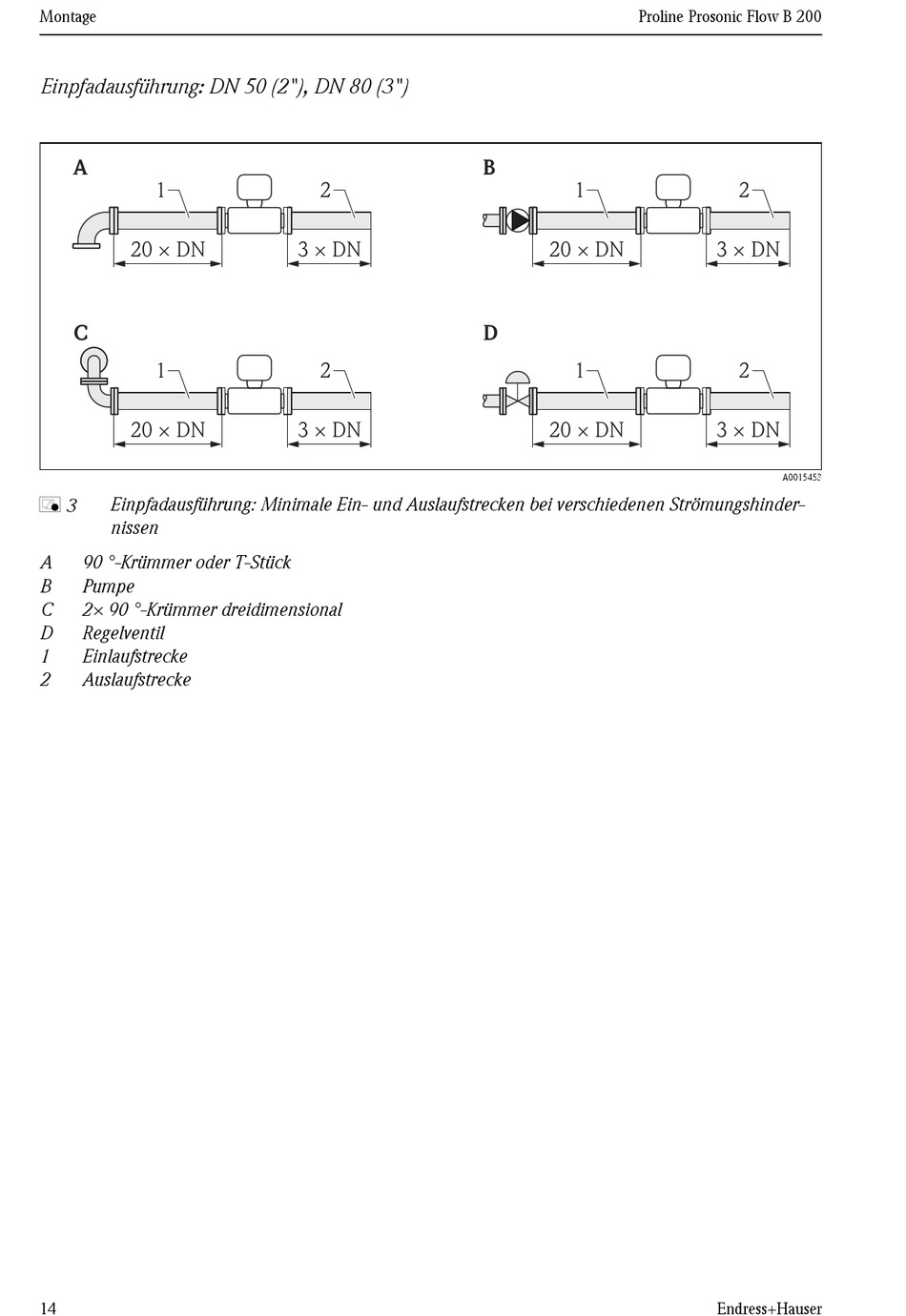

Einpfadausführung: Minimale Ein- und Auslaufstrecken bei verschiedenen Strömungshinder-
å 3
nissen
A 90 °-Krümmer oder T-Stück
B Pumpe
C 2× 90 °-Krümmer dreidimensional
D Regelventil
1 Einlaufstrecke
2 Auslaufstrecke
14
2
3 × DN
2
3 × DN
Proline Prosonic Flow B 200
B
1
20 × DN
D
1
20 × DN
2
3 × DN
2
3 × DN
A0015453
