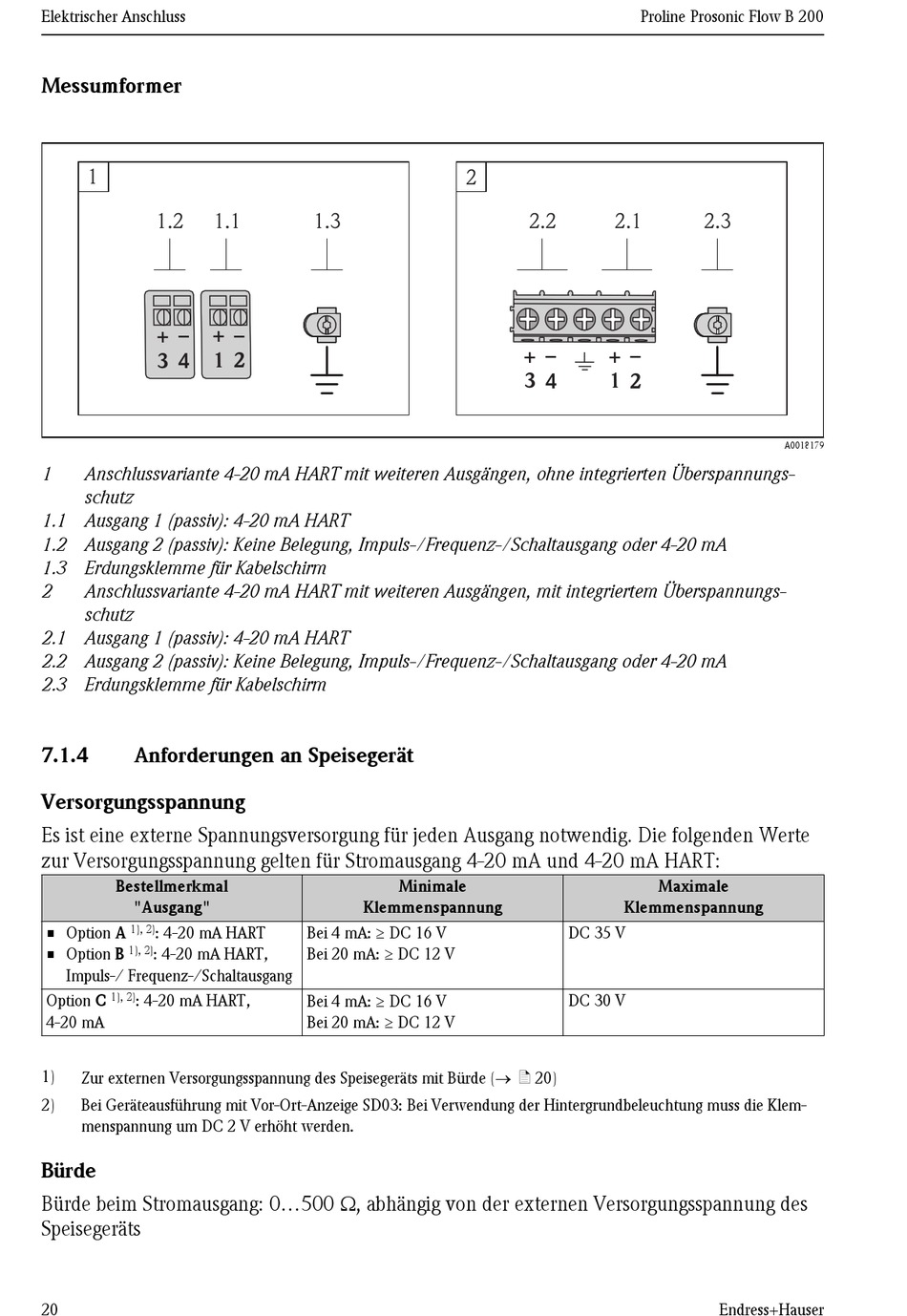

Elektrischer Anschluss
Messumformer
1
1.2
1 Anschlussvariante 4-20 mA HART mit weiteren Ausgängen, ohne integrierten Überspannungs-
schutz
1.1 Ausgang 1 (passiv): 4-20 mA HART
1.2 Ausgang 2 (passiv): Keine Belegung, Impuls-/Frequenz-/Schaltausgang oder 4-20 mA
1.3 Erdungsklemme für Kabelschirm
2 Anschlussvariante 4-20 mA HART mit weiteren Ausgängen, mit integriertem Überspannungs-
schutz
2.1 Ausgang 1 (passiv): 4-20 mA HART
2.2 Ausgang 2 (passiv): Keine Belegung, Impuls-/Frequenz-/Schaltausgang oder 4-20 mA
2.3 Erdungsklemme für Kabelschirm
7.1.4 Anforderungen an Speisegerät
Versorgungsspannung
Es ist eine externe Spannungsversorgung für jeden Ausgang notwendig. Die folgenden Werte
zur Versorgungsspannung gelten für Stromausgang 4-20 mA und 4-20 mA HART:
Bestellmerkmal
"Ausgang"
• Option A 1), 2) : 4-20 mA HART
1), 2)
• Option B : 4-20 mA HART,
Impuls-/ Frequenz-/Schaltausgang
1), 2)
Option C : 4-20 mA HART,
4-20 mA
1)
Zur externen Versorgungsspannung des Speisegeräts mit Bürde (® ä 20)
2) Bei Geräteausführung mit Vor-Ort-Anzeige SD03: Bei Verwendung der Hintergrundbeleuchtung muss die Klem-
menspannung um DC 2 V erhöht werden.
Bürde
Bürde beim Stromausgang: 0...500 W, abhängig von der externen Versorgungsspannung des
Speisegeräts
20
1.1 1.3
Klemmenspannung
Bei 4 mA: ³ DC 16 V
Bei 20 mA: ³ DC 12 V
Bei 4 mA: ³ DC 16 V
Bei 20 mA: ³ DC 12 V
2
2.2
Minimale
DC 35 V
DC 30 V
Proline Prosonic Flow B 200
2.1 2.3
A0018179
Maximale
Klemmenspannung
