Proline Prosonic Flow B 200
Zweipfadausführung: DN 100...200 (4...8")
A
1
10 × DN
C
1
10 × DN

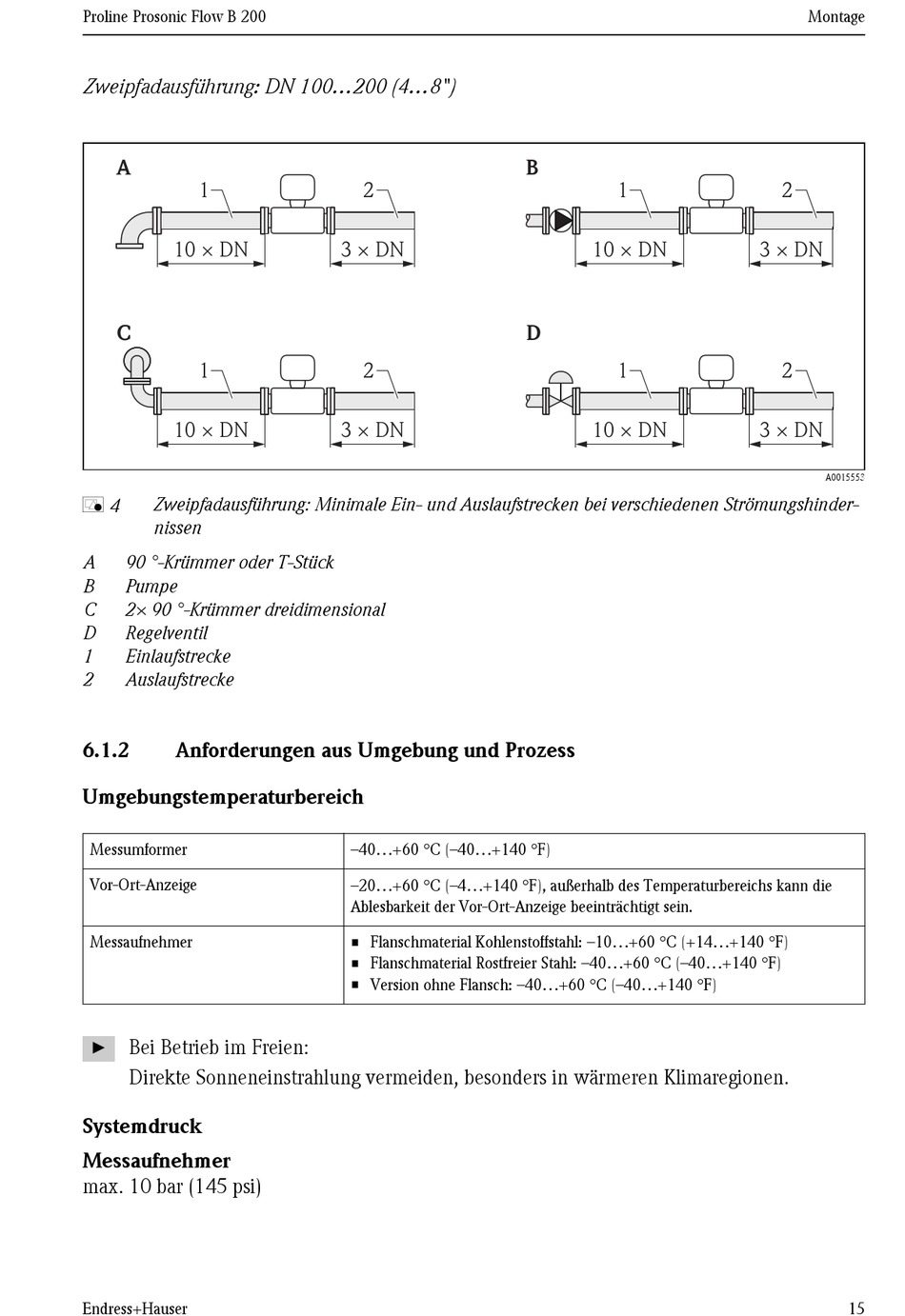

Zweipfadausführung: Minimale Ein- und Auslaufstrecken bei verschiedenen Strömungshinder-
å 4
nissen
A 90 °-Krümmer oder T-Stück
B Pumpe
C 2× 90 °-Krümmer dreidimensional
D Regelventil
1 Einlaufstrecke
2 Auslaufstrecke
6.1.2 Anforderungen aus Umgebung und Prozess
Umgebungstemperaturbereich
Messumformer
Vor-Ort-Anzeige
Messaufnehmer
Bei Betrieb im Freien:
►
Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen.
Systemdruck
Messaufnehmer
max. 10 bar (145 psi)
Endress+Hauser
2
3 × DN
2
3 × DN
–40...+60 °C (–40...+140 °F)
–20...+60 °C (–4...+140 °F), außerhalb des Temperaturbereichs kann die
Ablesbarkeit der Vor-Ort-Anzeige beeinträchtigt sein.
• Flanschmaterial Kohlenstoffstahl: –10...+60 °C (+14...+140 °F)
• Flanschmaterial Rostfreier Stahl: –40...+60 °C (–40...+140 °F)
• Version ohne Flansch: –40...+60 °C (–40...+140 °F)
B
1
10 × DN
D
1
10 × DN
Montage
2
3 × DN
2
3 × DN
A0015553
