Digitale Kommunikation Anschließen - Endress+Hauser Liquiline System CA80FE Betriebsanleitung

Liquiline System CA80FE
Endress+Hauser
Beispiel: Anschluss der Reinigungseinheit 71072583 für CAS40D
HINWEIS
Leistungsaufnahme zu hoch für das Alarmrelais von Liquiline
Irreparable Beschädigung des Basismoduls möglich
‣
Schließen Sie die Reinigungseinheit nur an Klemmen eines Zusatzmoduls (AOR, 2R
oder 4R) an, nicht an das Alarmrelais des Basismoduls.
Beispiel: Anschluss des Injektor-Reinigungseinheit Chemoclean CYR10
CM44x/CM44xR/
CM44P
41
42
43
41
42
43

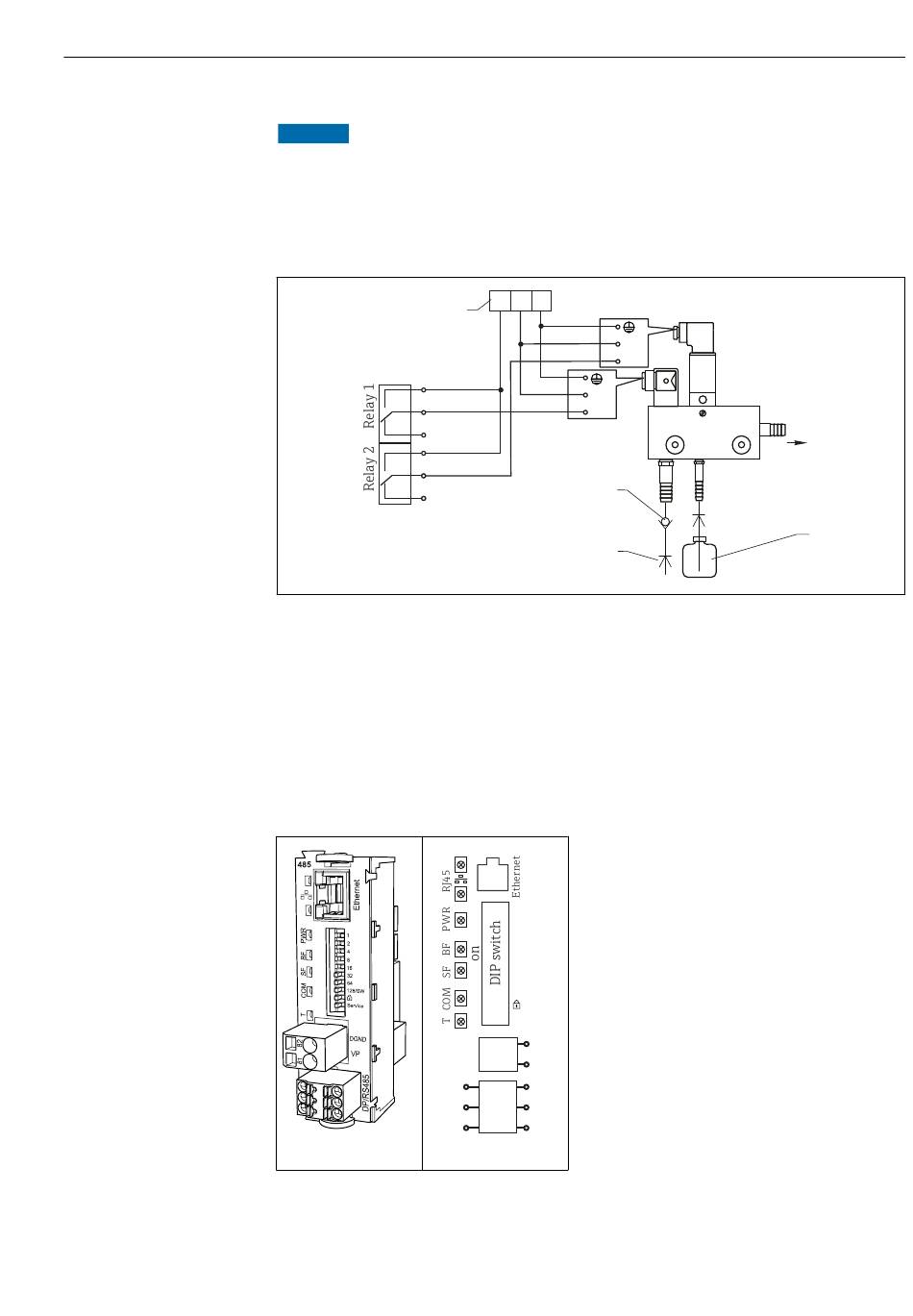

 43 Anschluss der Injektor-Reinigungseinheit CYR10
1 Externe Spannungsversorgung
2 Reiniger zum Sprühkopf
3 Vorratsbehälter mit Reiniger
4 Treibwasser 2 ... 12 bar (30 ... 180 psi)
5 Rohrtrenner (bauseitig vorzusehen)
6.3.4 Digitale Kommunikation anschließen
Modul 485
Termi-
nation
96
95
99
 45
 44 Modul
L N PE
1
1
2
1
2
5
4
1
2
4
8
16
32
64
128/SW
Service
82
DGND
81
VP
96'
DP/
95'
RS485
99'
Anschlussplan
Elektrischer Anschluss
CYR10
2
3
A0028598
33
