21476 Boxenstativ »Ring Lock«
BESTIMMUNGSGEMÄSSER GEBRAUCH:
- Dreibeinstativ mit Handauszug zur Aufnahme von PA-Lautsprechern,
-
z.B. den Teufel ROCKSTER AIR
MERKMALE & FÄHIGKEITEN
- Mit patentiertem Spreizdorn für festen spielfreien Sitz der Lautsprecherbox
- Professionelle Qualität. robust, standfest und platzsparend zusammenlegbar
- Gleichermaßen geeignet für Proberaum, Studio, Bühne, Tour - und Partyraum
- Maximale Tragfähigkeit: 50 kg*
- Höhe 1420 - 2200 mm, Fußkreis ø 1150 mm, Spreizdorn ø 35-36,5 mm,
-
Gewicht 6,2 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und beachten
Sie sorgfältig diese Anleitung. Sie informiert Sie über alle wichtigen Schritte die für einen
sicheren Aufbau und Betrieb erforderlich sind. Wir empfehlen, sie auch für den späteren
Gebrauch aufzubewahren.
SICHERHEITSHINWEISE (Kurzfassung)
Vollständige Angaben siehe beigefügtes Blatt.
A. ALLGEMEIN
- Die maximale zentrische Tragfähigkeit beträgt 50 kg*
- Traglast ist eine passende PA mit Buchse ø 35 mm (z.B. Teufel ROCKSTER AIR)
- Auf geeigneten, d.h. ebenen und tragfähigen Untergrund achten
- Entsprechender Einsatz von geeignetem Personal erforderlich (fachlich u. körperlich)
- Die Sicherheit des Betriebes beruht u.a. auf der Beachtung dieser Bedienungsanleitung,
-
insbesondere der hier unter A-G genannten Punkte.
B. HINWEIS auf „VORHERSEHBARE FEHLANWENDUNG"
- Grund- und Auszugrohrkombination muss stets senkrecht (nicht geneigt!) aufgestellt sein
- Stativ nicht einseitig belasten, da es die Standfestigkeit bzw. Tragfähigkeit verringert
- Das Verschieben des Stativs, vor allem unter Belastung, ist nicht erlaubt
- Stativ vor Nässe und Feuchtigkeit schützen
C. VOR DER BENUTZUNG
- Stativ einer Sichtprüfung unterziehen - beschädigte Stative dürfen nicht eingesetzt werden
D. AUFSTELLUNG DES STATIVS
- Für maximale Standfestigkeit, stellen Sie den größtmöglichen Fußkreisdurchmesser ein
- Klemmschrauben fest anziehen - jedoch ohne Werkzeugeinsatz. Handkraft genügt völlig
- Rastbolzen 4.5 zur Fixierung des Auszugrohres muss sich stets im Eingriff befinden
-
- ausgenommen bei Höhenverstellung
E. AUS-/EINFAHREN DER TRAGLAST (siehe Kapitel 4)
- Diese Tätigkeiten grundsätzlich von mind. zwei geeigneten Personen durchführen lassen
- Die "Erste Person" hat das Auszugrohr mit Traglast fest und sicher zu halten, während die
-
"Zweite Person" die Sicherungselemente Rastbolzen und Klemmschraube jederzeit einsetzen
-
kann, z.B. wenn die "Erste Person" nicht in der Lage sein sollte Rohr und Traglast zu halten.
F. WÄHREND DER BENUTZUNG
- Niemals unkontrolliert Rastbolzen 4.3 und Klemmschraube 4.2 des Auszugrohres lösen
- BEHERRSCHUNG von SEITENKRÄFTEN (relevant wegen Kippgefährdung)
-
Seitenkräfte sind unbedingt zu vermeiden. Sie treten auf bei:
-
a. schräg stehendem Stativ
-
b. außermittigem Schwerpunkt der Traglast
-
c. externen Schocks (Stöße, Zerren am Stativ, Erschütterungen, Wind etc.)
G. NACH DER BENUTZUNG
- Traglast langsam und kontrolliert einfahren lassen (siehe oben - E)
- Sichtprüfung vornehmen (siehe oben - C)
- Stativ sorgsam zusammenlegen und geschützt verstauen
TECHNISCHE DATEN
Grund-, Fuß- Auszugrohr: Stahl
Streben, Schrauben, Nieten: Stahl
Material
Spannring: Aluminium
Schellen, Griffe, Spreizbacken: PA
Parkettschoner, Dämpfer: TPE
max. Fußkreis: ø 1150 mm
Höhe: min.1420 - max. 2200 mm
Maße
Packmaß: 1162 x 120 x 130 mm
Nettogewicht: 6,2 kg
AUFSTELL- / GEBRAUCHSANLEITUNG

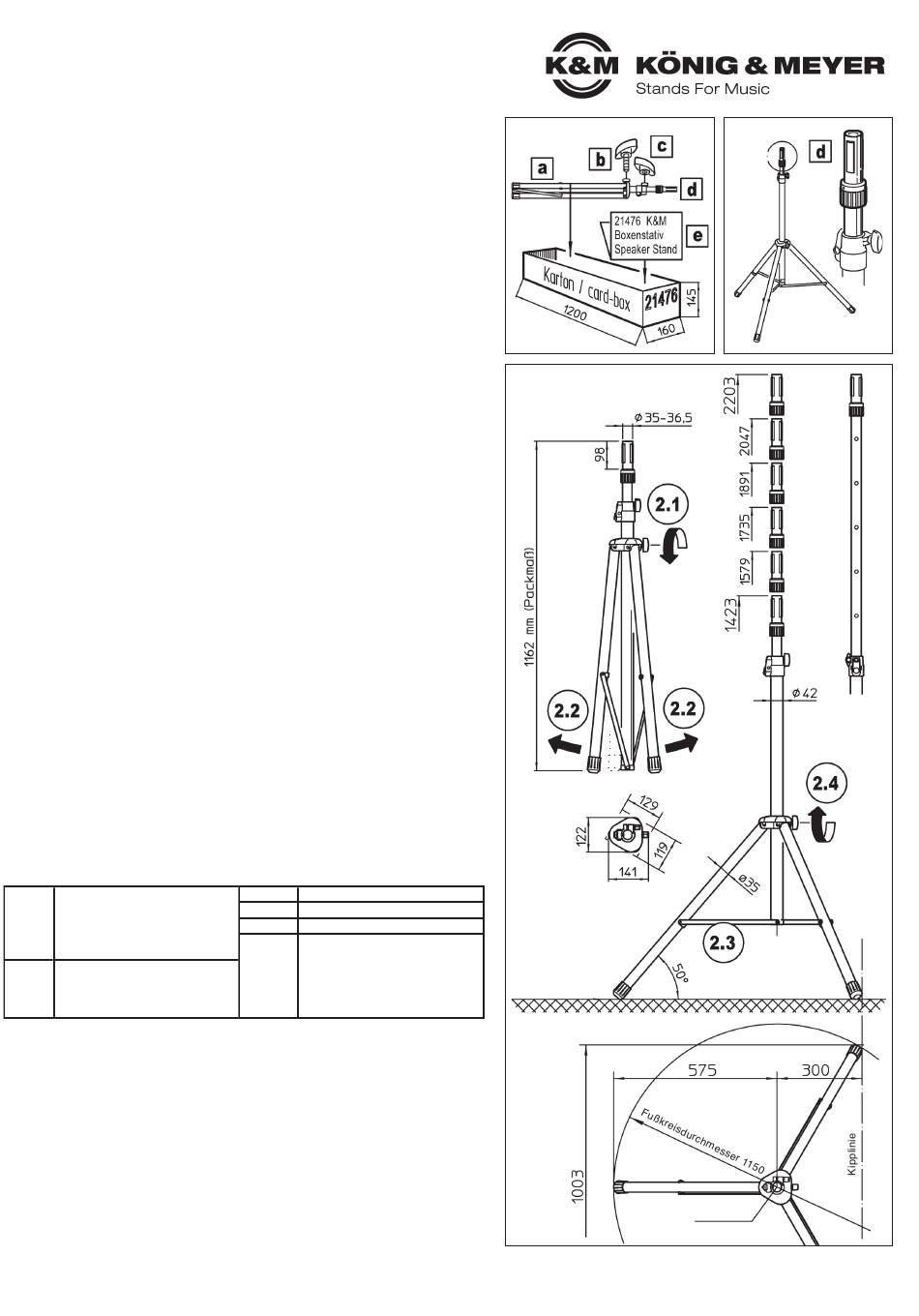

1. BESTANDTEILE
Nach dem Auspacken Sichtprüfung vornehmen, ob alle Teile vorhanden und - soweit erkennbar -
unbeschädigt sind:
a Stativ, zusammengeklappt,
b Klemmschraube (M8 x 23 mm) der Dreieckschelle
c Klemmgriff (M8-Innengewinde) der Teleskop-Rastschelle
d Auszugrohr mit »Ring Lock«-Mechanismus
e Gebrauchsanleitung
2. MONTAGE, AUFSTELLUNG, ABMESSUNGEN
Das 21476 Stativ ist werkseitig komplett vormontiert. Beim Aufstellen bitte vorgehen wie folgt:
2.1 Klemmschraube b der Dreieckschelle etwas lösen.
2.2 Beine möglichst gleichzeitig auseinanderziehen bis...
2.3 ...Verbindungsstreben waagerecht stehen (= maximaler Fußkreisdurchmesser)
2.4 Klemmschraube b wieder fest anziehen - Handkraft genügt völlig.
2.4
HINWEIS: Überfestes Anziehen ist zu vermeiden - es belastet die Bauteile.
* Bei zentrischer Belastung, auf waagerechter Fläche und ohne Seitenkräfte (Wind, Stöße etc.)
Traglast
max. 50 kg*
Auszug
Spreizdorn: ø 35-36,5 mm x 102 mm
Karton
1200 x 145 x 60 mm
Tragetasche 21311, 21312
Flanschbuchsen (19654, 19656)
Zubehör
Anschraubflansch (19580, 24281)
(optional)
Warnstreifen 21402
Ausgleichsadapter 21445
Adapterhülse 21326: ø 38 mm (US)
1. BESTANDTEILE
2. MONTAGE, AUFSTELLUNG
2.
und ABMESSUNGEN
Ansicht von oben
Kiesweg 2, 97877 Wertheim, www.k-m.de
21476-000-55 Rev.03 03-80-632-00 9/21
Zentrum
KÖNIG & MEYER GmbH & Co. KG
