26733 Boxenstativ »Easy Lock«
BESTIMMUNGSGEMÄSSER GEBRAUCH
Modernes PA-Stativ mit flacher Sockelplatte und schneller »Easy Lock«-
Boxenfixierung
MERKMALE & FÄHIGKEITEN
- Attraktives Stativ dank eleganter Optik bei geringem Platzbedarf
- Tragfähigkeit max. 20 kg*
- Höhenverstellbare, doppelt gesicherte Stativrohrkombination ø 42/35 mm
- Mit patentierter »Easy Lock«-Schnellfixierung für Lautsprecher mit
- 35/36 mm-Buchse
- Schwere, standfeste Sockelplatte; mit Tragegriff, Steckeröffnung und
- 4 Filzauflagen
- Höhe 1133-1834 mm; Sockel 480 x 480 mm; Gewicht: 13,2 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und beachten
Sie vor Aufbau und Betrieb dieses Produktes sorgfältig diese Anleitung. Sie informiert Sie
über alle wichtigen Schritte, um eine sichere Handhabung zu gewährleisten. Wir empfehlen,
sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
A. ALLGEMEIN
A. - Tragkraft max. 20 kg*
A. - Entsprechender Einsatz von Personal erforderlich (ggf. 2 fachlich und körperlich
A. - geeignete Personen)
A. - VORSICHT bei der Handhabung der SOCKELPLATTE!
A. - - Ihr hohes Gewicht kann bei unsachgemäßer Handhabung Personen und Sachen
A. - - gefährden
A. - - Bei Montagearbeiten Schutzhandschuhe tragen
A. - - Insbesondere bei der Montage nicht fallen lassen oder Gliedmaße quetschen
A. - - Sockelplatte und Rohrkombination müssen bis zum Anschlag fest verschraubt sein
A. - Aufmerksame Handhabung erforderlich, da die Verstellmöglichkeiten Einklemmgefahren
A. - bergen
A. - Das Verschieben des Stativs, v.a. unter Belastung, ist nicht erlaubt (Kippgefahr, Bauteil-
A. - belastung)
A. - Unbefugte Personen vom belasteten Stativ fernhalten
A. - Verwendung nur im Innenbereich
B. VOR DEM BETRIEB (B - F: siehe Seite 4)
C. AUFSTELLUNG DES STATIVS
D. AUS-/EINFAHREN DER TRAGLAST
E. WÄHREND DES BETRIEBES
F. DEMONTAGE
AUFSTELLANLEITUNG
1. BESTANDTEILE
Nach dem Auspacken Sichtprüfung vornehmen, ob alle Teile vorhanden und - soweit
erkennbar - unbeschädigt sind.
a SOCKELPLATTE kpl., bestehend aus:
a a.1 Sockelplatte, Stahl 480 x 480 mm,
a a.2 Kabeldurchlaß ø 35 mm, zentrale Gewindebuchse M20
a a.3 Standfüsse (verschraubt) mit Filzunterlagen (4x)
b ROHRKOMBINATION kpl. bestehend aus:
b b.1 M20-Gewindebolzen, b.2 Grundrohr, b.3 Spannschelle mit Klemmgriff und Sicherheits-
b Fanghaken, b.4 Auszugrohr, b.5 »Easy Lock« Boxenfixierung
c Gebrauchsanleitung
2. MONTAGE - Sockelplatte mit Rohrkombination
2.1 Sockelplatte a mit Filzschonern nach unten auslegen.
2.2 Gewindebolzen b.1 des Grundrohres bis zum Anschlag fest in die zentrale Gewinde-
2.2 buchse a.2 der Sockelplatte a einschrauben.
2.3 VORSICHT!
2.3 Zwischen Rohr und Platte darf sich kein Luftspalt befinden.
2.3 Deshalb Verschraubung bitte regelmäßig auf Festigkeit prüfen und diese ggf. nachziehen.
BENUTZERHINWEISE / FUNKTIONEN
3. AUSRICHTUNG der ROHRKOMBINATION
- Nachdem die Rohrkombination wie gefordert bis zum Anschlag eingedreht wurde, weisen
- deren Bedienelemente möglicherweise in eine unerwünschte Richtung.
- Dies kann korrigiert werden.
- Wir empfehlen dabei mit 2 Personen zu arbeiten: eine hält die Platte, die andere das Rohr
3.1 Kontermutter unter der Platte mit einem Schlüssel SW40 (z.B. K&M 26702) losschrauben
3.2 Das Rohr etwas hin- und her bewegen, damit sich die Gewindebuchse aus der Platte löst
3.3 Rohr nun in gewünschte Richtung drehen und Gewindebuchse wieder in die Platte führen
3.4 Kontermutter ansetzen und mit dem Schlüssel SW40 wieder fest anziehen
4. TRAGEGRIFF
4.1 Der komfortabel gestaltete Tragegriff schützt ihre Hände und macht Transport und
4.1 Installierung der Sockelplatte angenehmer und damit auch wesentlich sicherer.
5. STANDFÜSSE
Zum Schutz des Bodens ruht die Sockelplatte auf vier verschraubten Standfüßen mit
Filzauflage.
Bestandteile: Schloßschraube M5 x 16 mm - Fuß ø 30 mm - U-Scheibe - Mutter -
Filzauflage ø 25 mm.
5.1 Gelockerte Standfüße mit einem Steckschlüssel (SW8 = M5) wieder festschrauben.
6. KABEL-/STECKERÖFFNUNG
6.1 Optisch ansprechend: Kabel werden unter der Sockelplatte verlegt.
6.2 Technisch auf der sicheren Seite: die Öffnung bietet Platz für alle gängigen
Steckertypen und der Kunststoffring schützt das Kabel vor scharfen Kanten.
6.2

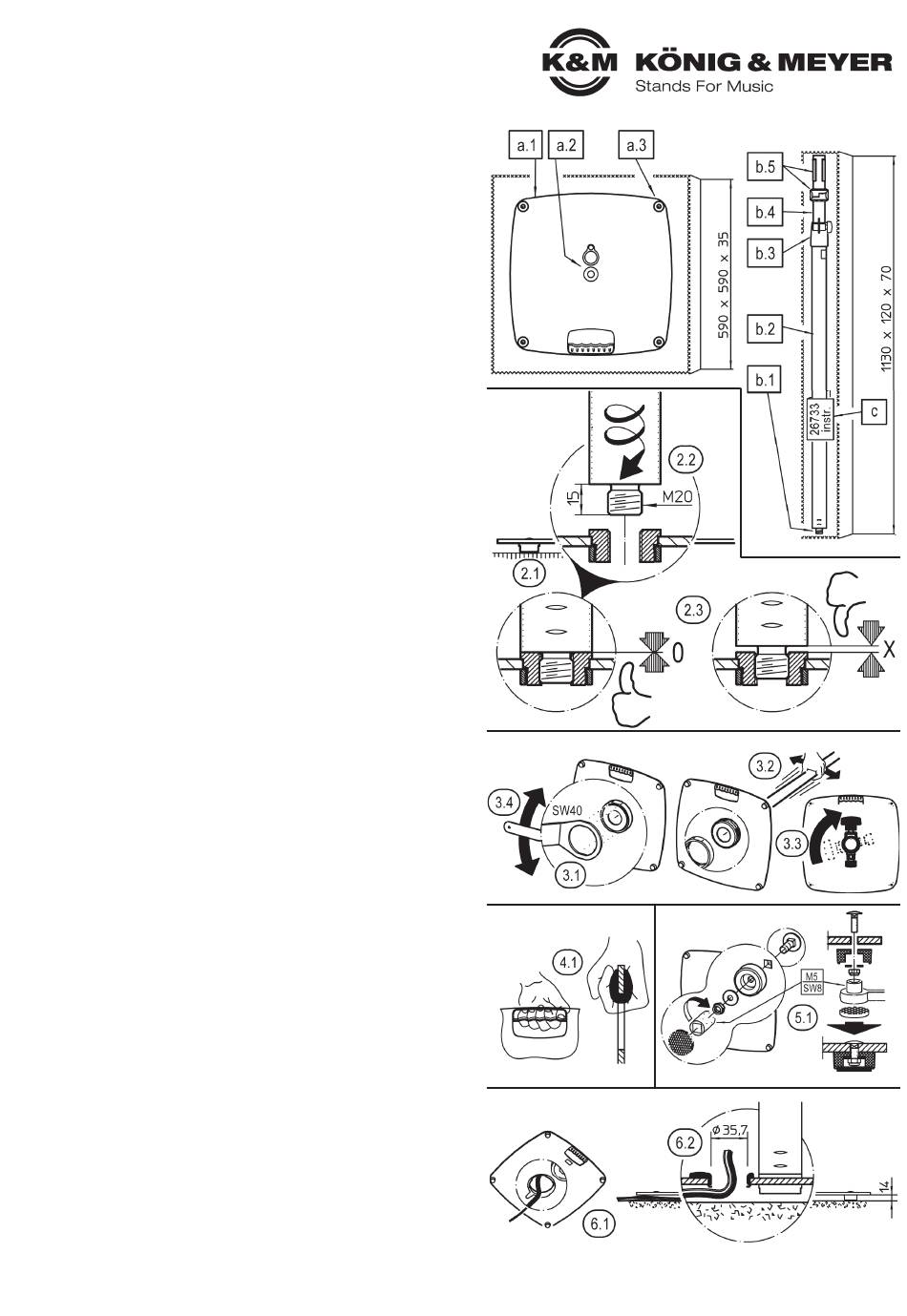

1. BESTANDTEILE (a Sockelplatte + b Rohrkombination)
2. MONTAGE
Sockelplatte mit
Rohrkombination
3. AUSRICHTUNG der ROHRKOMBINATION
4. TRAGEGRIFF
6. KABEL-/STECKERÖFFNUNG
Kiesweg 2, 97877 Wertheim, www.k-m.de
26733-000-55 Rev.03 03-80-953-00 2/23
5. STANDFÜSSE
