Konig & Meyer Ring Lock Kurzanleitung

21366 Distanzrohr
»Ring Lock«
- Höhenverstellbare Verbindung von Satellitensystemen
- Sub und Satellit sitzen spielfrei und resonanzarm dank patentiertem »Ring Lock«-System
- Spreizbacken aus Kunststoff schaffen resonanzarme Verbindungen
- Komfortable und sichere Höhenverstellung mittels Rastbolzen
- Spreizdorn ø 35 - 36,5 mm, Höhe: 1010 - 1490 mm, Gewicht: 2,9 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung
informiert Sie über alle wichtigen Schritte bei Aufbau und Handhabung. Wir
empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
a. Kriterien für maximale Belastung:
a. - die ordnungsgemäß aufgebaute Installation bestehend aus:
a. - Subwoofer, Distanzstange und Satellitenbox darf auf einer
a. - um 5° geneigten Prüfebene nicht umfallen
a. - max. 35 kg
b. Vor Gebrauch:
b. - Der Untergrund muss tragfähig und eben sein
b. - Prüfen ob Distanzrohr, Lautsprecherbuchsen
b. - und Hilfsmittel (z.B. Leitern) funktionstüchtig sind,
b. - insbesondere hinsichtlich:
b. - Vollständigkeit, Größenverhältnisse und Güte
b. - Bei größeren Lasten ist Einsatz von Personal erforderlich.
b. - (2 fachlich und körperlich geeignete Personen)
c. Sicherheit während des Betriebes:
c. - Stange zentrisch belasten:
c. - außermittige Lasten beeinträchtigen die Standfestigkeit
c. - Unbefugte von der Installation fern halten
c. - Sicherstellen, dass sich die Klemmschraube 14 und der
c. - Rastbolzen 12 stets im Eingriff befinden
c. - Niemals Klemmschraube und Rastbolzen unkontrolliert lösen
c. - Vor Seitenkräften schützen.
c. - Diese erhöhen die Kippgefahr und stellen eine Belastung der
c. - Subwoofer-Flanschbuchse dar.
c. - Beispiele für Seitenkräfte:
c. - - Wind, - Stöße, - schräger Untergrund, -zerren an der Installation
d. Nach Gebrauch:
d. - erst Satellitenbox entfernen,
d. - danach Stange vom Subwoofer lösen
d. - Aufmerksame Handhabung erforderlich,
d. - da die Verstellmöglichkeiten Einklemmgefahren bergen

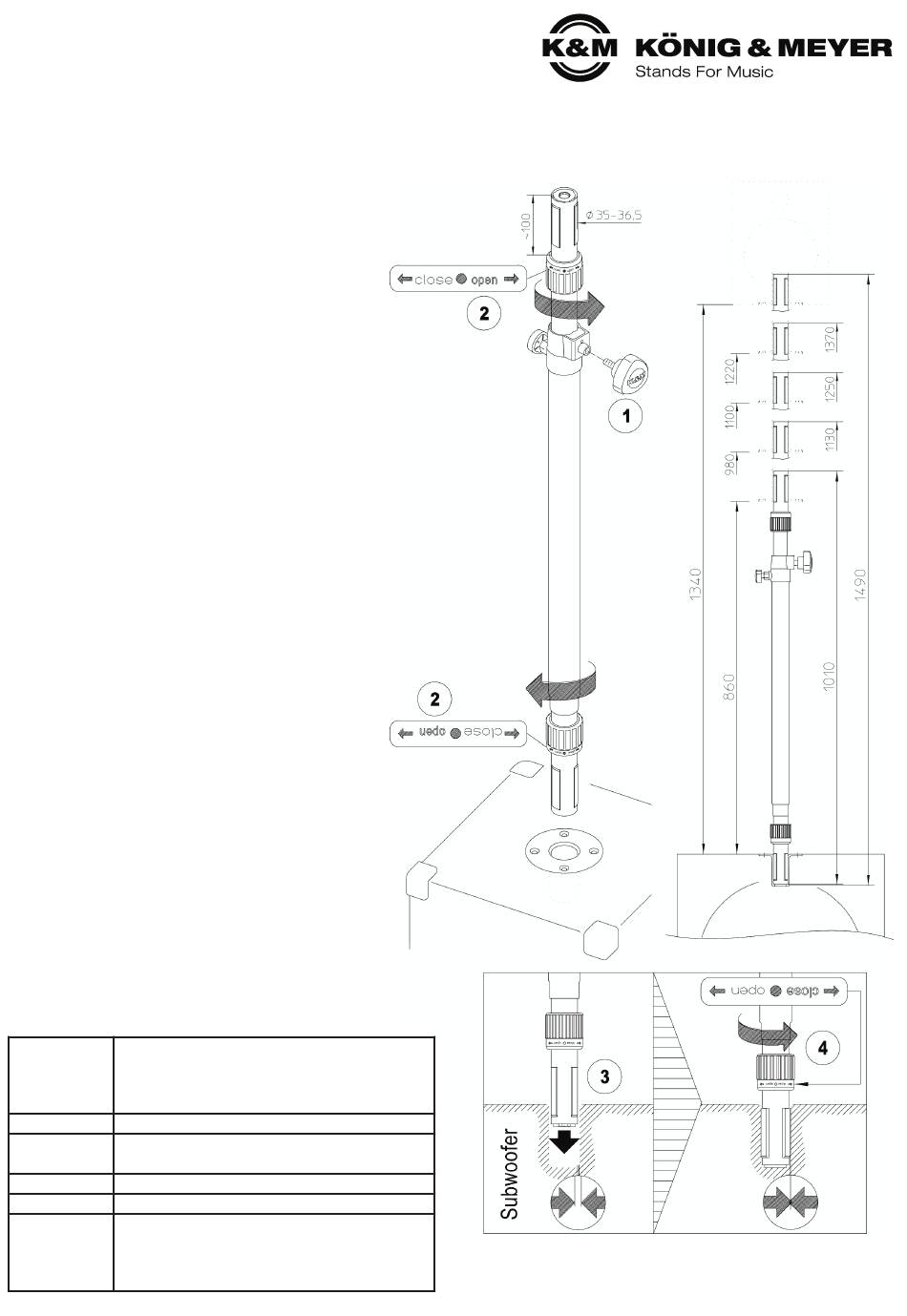

AUFBAUANLEITUNG
1 Distanzstange aus dem Karton entnehmen und
1 Klemmschraube in Spannschelle eindrehen
2 Zunächst beide Spreizdorn-Sicherungsringe Richtung
2 OPEN drehen, um die kleinsten Durchmesser einzustellen.
3 Spreizdorn bis zum Anschlag in die Flanschbuchse des
3 Subwoofers stecken.
4 Unteren Sicherungsring nach rechts drehen
4 (Richtung CLOSE) bis die Spreizbacken fest in der
4 Flanschbuchse sitzen.
TECHNISCHE DATEN / SPEZIFIKATIONEN
Rohre: Stahl, schwarz gepulvert
Sicherungsringe: Alu
Material
Schrauben, Rastbolzen: Stahl verzinkt, vernickelt
Spreizelemente, Griffe: Polyamid (PA)
Traglast max. 35 kg / 5°
Höhe: 1010 - 1490 mm
Abmessungen
Spreizdorn: ø 35-36,5 mm - 100 mm hoch
Karton 1050 x 50 x 100 mm
Gewicht 2,9 kg
Tragetasche 21421 (für ein oder zwei 21366)
Zubehör Flanschbuchsen (z.B. 19580, 19654, 19656 etc.)
(optional) Anschraubflansch (24281)
Adapterhülse 21326: ø 38 mm (=US-Variante)
