21364 Distanzrohr »Ring Lock«
- zur Verbindung von Satellitensystemen
- belastbar bis 35 kg
- Techn. Daten: Spreizdorn ø 35-37 mm, Gewindebolzen M20, Gesamthöhe: 880 mm, Gewicht: 1,2 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und beachten Sie sorgfältig diese Anleitung. Sie
informiert Sie über alle wichtigen Schritte die für einen sicheren Aufbau und Betrieb erforderlich sind. Wir empfehlen, sie auch für den
späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Die Tragkraft von 35 kg gilt nur in Zusammenhang mit einer ordungsgemäßen
-
Installation von Subwoofer und Satellitenbox, d.h.:
-
A. ebener und tragfähiger Untergrund
-
B. Subwoofer muss schwerer sein als der Satellit
-
C. Satellit ist gegen seitliche Stöße zu sichern.
- Auf funktionstüchtiges Lautsprechermaterial achten, insbesondere
-
Flanschbuchse muss über richtige Größe und Güte verfügen.
- Auf feste Schraubverbindungen an Distanzrohr und Befestigungsplatte achten.

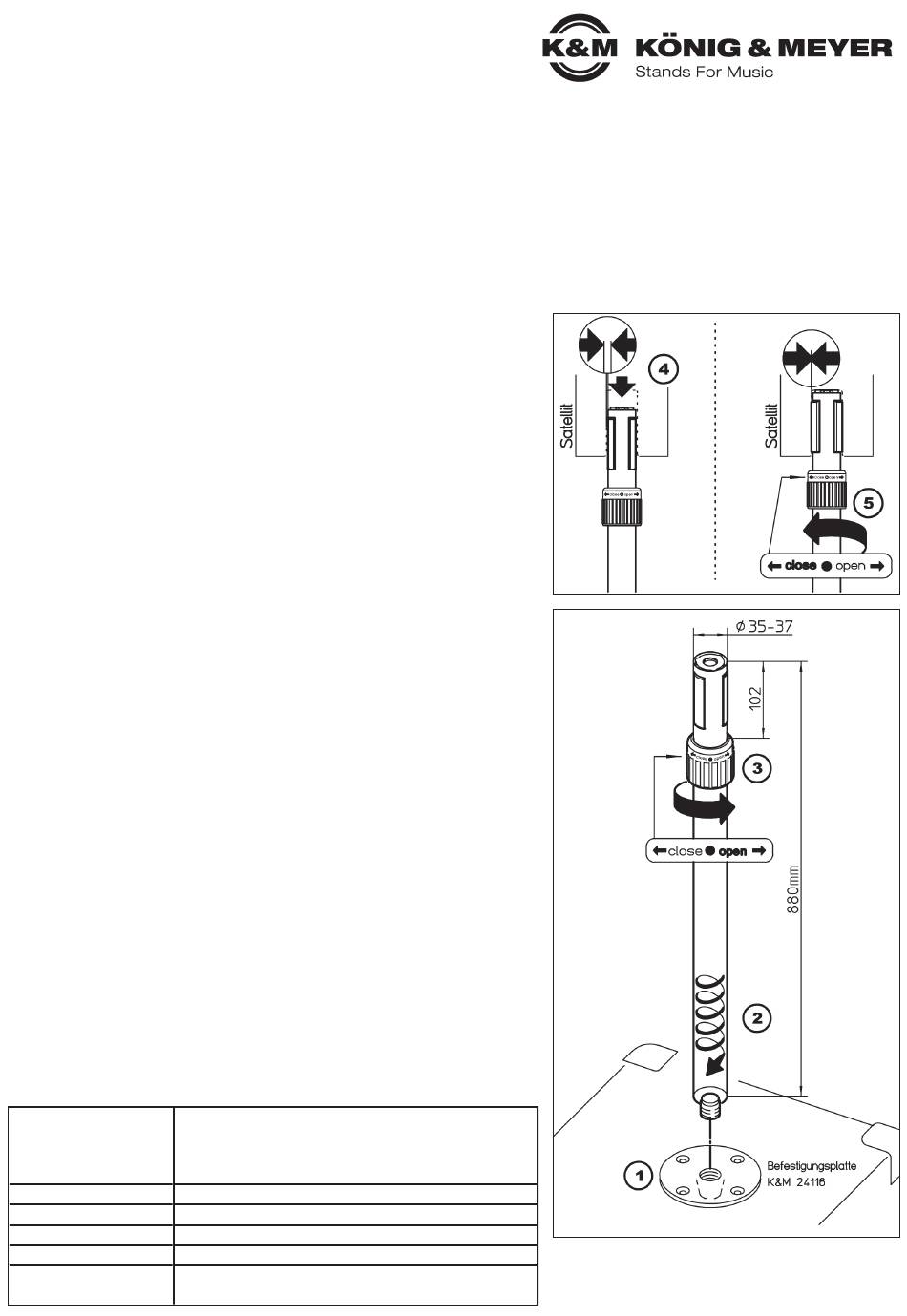

AUFBAUANLEITUNG
1 Subwoofer muss über M20-Innengewinde verfügen (z. B. K&M-Adapter 24116).
2 Distanzrohr mit Gewindebolzen bis zum Anschlag in Subwoofer einschrauben.
2.a HINWEIS: Eine lockere Gewindeverbindung ist umgehend fest anzuziehen.
3 Spreizdorn-Sicherungsring Richtung OPEN drehen, um den kleinsten
3
Durchmesser einzustellen.
4 Satellit auf oberen Spreizdorn aufsetzen.
5 Sicherungsring jetzt nach links drehen (Richtung CLOSE) bis die
5
Spreizbacken fest sitzen.
BENUTZERHINWEISE
Richtung des Lautsprechers verändern
Sicherungsring nach rechts drehen (Richtung OPEN).
Satellitenbox in gewünschte Position bringen.
Sicherungsring nun nach links drehen (Richtung CLOSE).
BEACHTE: nicht das Grundrohr losdrehen.
PRÜFEN, INSTANDHALTEN, REINIGEN
- Wartung stets im unbelasteten Zustand vornehmen.
- Regelmäßig Gängigkeit des Sicherungsringes überprüfen.
- Zur Reinigung am besten ein leicht feuchtes Tuch und ein nicht scheuerndes
-
Reinigungsmittel benutzen.
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Adapterhülse/Flanschbuchse passt nicht auf Distanzrohr:
B: Distanzrohr prüfen: ø 35 mm erforderlich.
F: Lautsprecher taumelt auf Spreizdorn:
B: Sicherungsring nachziehen (Richtung CLOSE) bis Box fest sitzt.
B: Lautsprecherbuchse darf ø 37 mm nicht überschreiten.
F: Lautsprecher lässt sich schwer verdrehen:
B: Box beim Vorgang des Drehens etwas anheben.
TECHNISCHE DATEN / SPEZIFIKATIONEN
Material
Traglast
Abmessungen
Karton
Eigengewicht
Zubehör (optional)
Rohr - Stahl, pulverbeschichtet, Farbe schwarz
Schrauben - Stahl, verzinkt
Sicherungsringe - Alu
Spreizelemente - PA
max. 35 kg
H: 880 mm, Spreizdorn: ø 35-37 x 102 mm
H x B x T: 900 x 50 x 50 mm
1,2 kg
Adapterhülse 21326: für Lautsprecherbuchsen mit
ø 38 mm (= US-Variante)
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
21364-000-55 Rev.15 03-80-134-00 9/23
