Konig & Meyer Ring Lock Handbuch

26737 Boxenstativ
»Ring Lock«
- Attraktives Stativ dank eleganter Optik bei geringem Platzbedarf
- Für Lautsprecher bis max. 20 kg*
- mit patentiertem Spreizdorn für festen spielfreien Sitz der Box
- Höhenverstellbare Stativrohrkombination
- (mit Rastbolzen u. Klemmschraube)
- Höhe min.1120 / max.1820 mm; Gusssockel ø 450 mm,
- Spreizdorn ø 35-36,5 mm; Auszug: ø 35 mm; Gewicht: 11,3 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung
informiert Sie über alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen,
sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
A. ALLGEMEIN
A. - Tragkraft max. 20 kg*
A. - Montage und Handhabung nur durch geeignetes Personal
A. - (2 fachlich und körperlich geeignete Personen)
A. - Vor Installation prüfen, ob das Stativ, die Box (v.a. Größe
A. - und Güte der Flanschbuchse) sowie Hilfsmittel (z.B. Leitern)
A. - funktionstüchtig sind
A. - Bei Montagearbeiten Schutzhandschuhe tragen
A. - Verwendung nur im Innenbereich
A. - Auf geeigneten, d.h. ebenen und tragfähigen Untergrund achten
A. - ACHTUNG! Die Sockelplatte ist sehr schwer und stellt bei
A. - ACHTUNG! unsachgemäßer Handhabung eine Gefährdung für
A. - ACHTUNG! Personen und Sachen dar
A. BEACHTE: insbesondere bei der Montage nicht fallen lassen oder
A. BEACHTE: Gliedmaße quetschen
B. AUFBAU, BETRIEB, DEMONTAGE
B. AUFBAU: Schraubverbindung zwischen Stativrohr und
B. - Sockelplatte muss stets bis zum Anschlag angezogen sein 3.a
B. - Festigkeit dieser Verbindung ist regelmäßig zu prüfen
B. BETRIEB: Rohrkombination immer zentrisch belasten:
B. - außermittige Lasten beeinträchtigen die Standfestigkeit
B. - Rastbolzen 13 muss sich stets im Eingriff befinden
B. - und die Klemmschraube 14 angezogen sein
B. - Niemals Rastbolzen und Klemmschraube unkontrolliert lösen,
B. - d.h. das Auszugrohr muss in diesem Falle stets von einer
B. - geeigneten Person festgehalten werden 7
B. DEMONTAGE: erst Traglast vom Auszugrohr entfernen und
B. danach das Stativrohr aus der Sockelplatte herausdrehen
C. SEITENKRÄFTE
C. - Seitenkräfte sind wegen der Kippgefährdung unbedingt zu vermeiden
C. - Sie entstehen (oft unabsichtlich) durch:
C. - a. außermittigen Schwerpunkt der Traglast
C. - b. Stöße, Berührungen, Erschütterungen, Wind, unebener Boden
C. - c. den Versuch das belastete Stativ zu verschieben
C. BEACHTE: Sicherheitsabstände einhalten, Unbefugte fernhalten,
C. Falls die Wirksamkeit dieser Maßnahmen nicht garantiert werden kann,
C. (z.B. durch unkontrollierbare Nichteinhaltung des Sicherheitsabstandes)
C. sind durch den Aufsteller zusätzliche Sicherungen vorzunehmen
C. als da u.a. sind:
C. - Verankerung der Sockelplatte im Boden
C. - geeignete Erweiterung/Ausbau/Beschwerung der Sockelplatte
FEHLERSUCHE (F) und
BESEITIGUNG (B)
F: Sockelplatte kippelt auf dem Boden:
F: B: Untergrund auf Ebenheit prüfen
F: B: Filzschoner vorhanden?
F: Rohrkombination wackelt bzw. steht schief:
F: B: Festsitz der M20-Gewinde prüfen und
F: B: ggf. Rohrkombination fest eindrehen 3.a.
F: B: Rohrkombination auf Geradheit prüfen
F: B: Für ebenen Untergrund sorgen
F: Auszugrohr wackelt bzw. fährt ein unter Last:
F: B: Klemmschraube 14 anziehen
F: B: Rastbolzen 13 prüfen ob eingerastet
F: Box lässt sich schwer drehen
F: B: Box etwas anheben beim Verdrehen
F: B: Sicherungsring 4 noch etwas lockern
* Bei zentrischer Belastung, auf waagerechter Fläche und ohne Seitenkräfte (Wind, Stöße etc.)

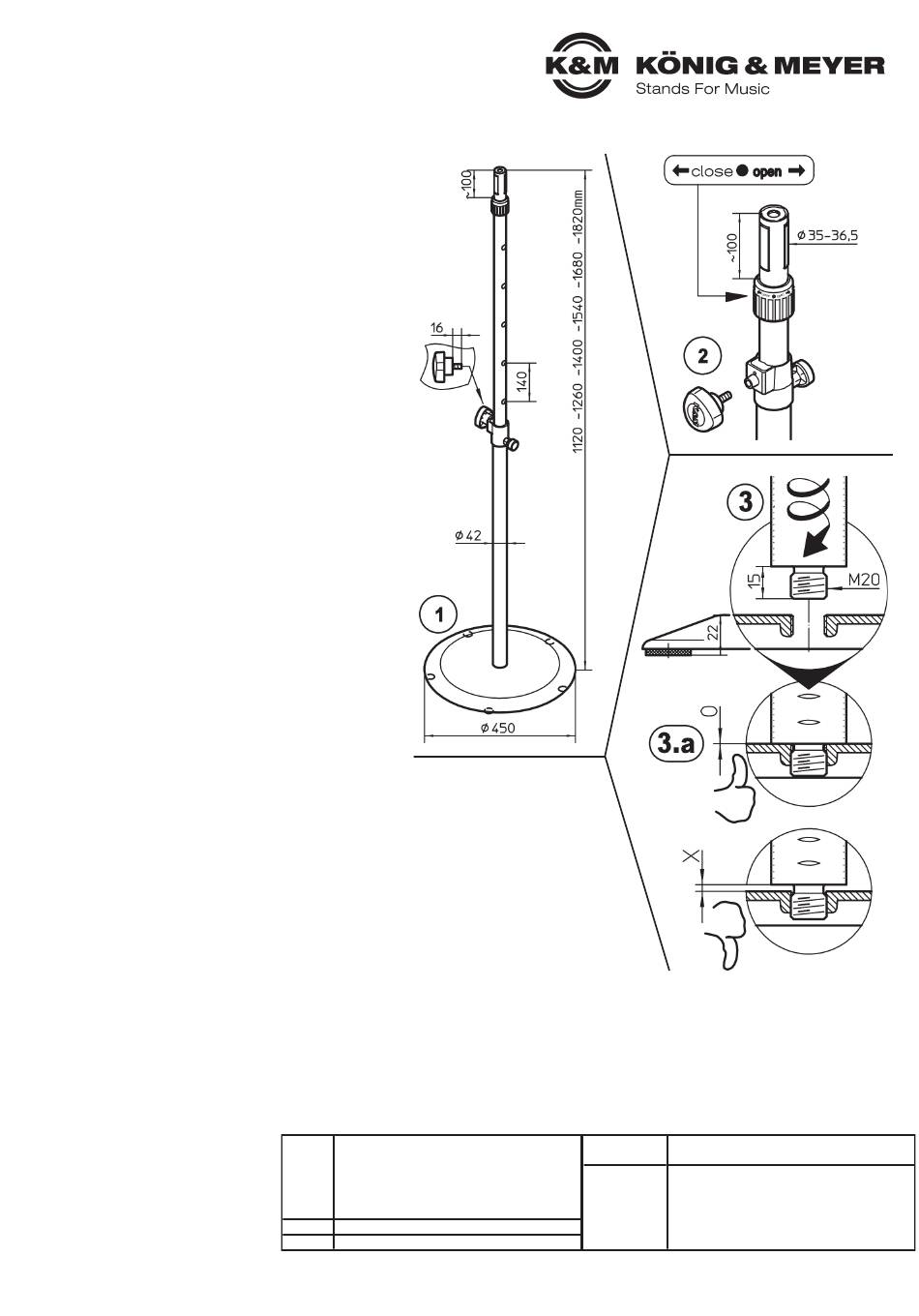

AUFBAUANLEITUNG
1 Gußplatte an gewünschter Stelle mit
1 Filzschonern nach unten auslegen.
2 Klemmschraube in Spannschelle ein-
2 drehen und fest anziehen (Handkraft genügt)
3 Gewinde-M20 der Rohrkombination bis zum
3 Anschlag fest in die Gußplatte einschrauben.
3.a Zwischen Rohr und Platte darf sich kein
3.a Luftspalt befinden. BEACHTE: Verschraubung
3.a regelmäßig prüfen und ggf. nachziehen.
PRÜFEN, INSTANDHALTEN, REINIGEN
- Schonender Umgang mit dem Distanzrohr erhält die Teleskopierbarkeit, die Tragkraft und die Sicherheit der Installation.
- Bei Wartungsarbeiten -stets im unbelasteten Zustand- auf evtl. Gefährdungen achten (Einklemmen, Anstoßen, Kippen).
- Zur Reinigung und Pflege am besten ein leicht feuchtes Tuch und ein nicht scheuerndes Reinigungsmittel benutzen.
TECHNISCHE DATEN / SPEZIFIKATIONEN
Sockelplatte: Grauguss, gepulvert, schwarz
Rohrkombination: Stahl, gepulvert, schwarz
Verstellring: Alu, eloxiert, schwarz
Material
Gewindebolzen: Stahl, verzinkt
Teleskopschelle: Zink-Guss, gepulvert, schwarz
Griff, Spreizbacken, Buchsen: PA-6
Traglast max. 20 kg*
Gewicht 11,3 kg
Bodenplatte: ø 450 mm, Höhe: 1120-1820 mm
Abmessungen
Platte: 460 x 460 x 25 mm
K&M-Tragetaschen: 21421 für 2 Stangen,
K&M-Tragetaschen:
K&M-Flanschbuchsen: 19580, 19654, 19656
Zubehör
K&M-Anschraubflansch: 24281
K&M-Adapterhülse: 21326 für Boxen mit 38 mm
Innendurchmesser (=US-Variante)
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
26737-000-55 Rev.12 03-80-832-00 3/20
26751 für 1 Sockel
