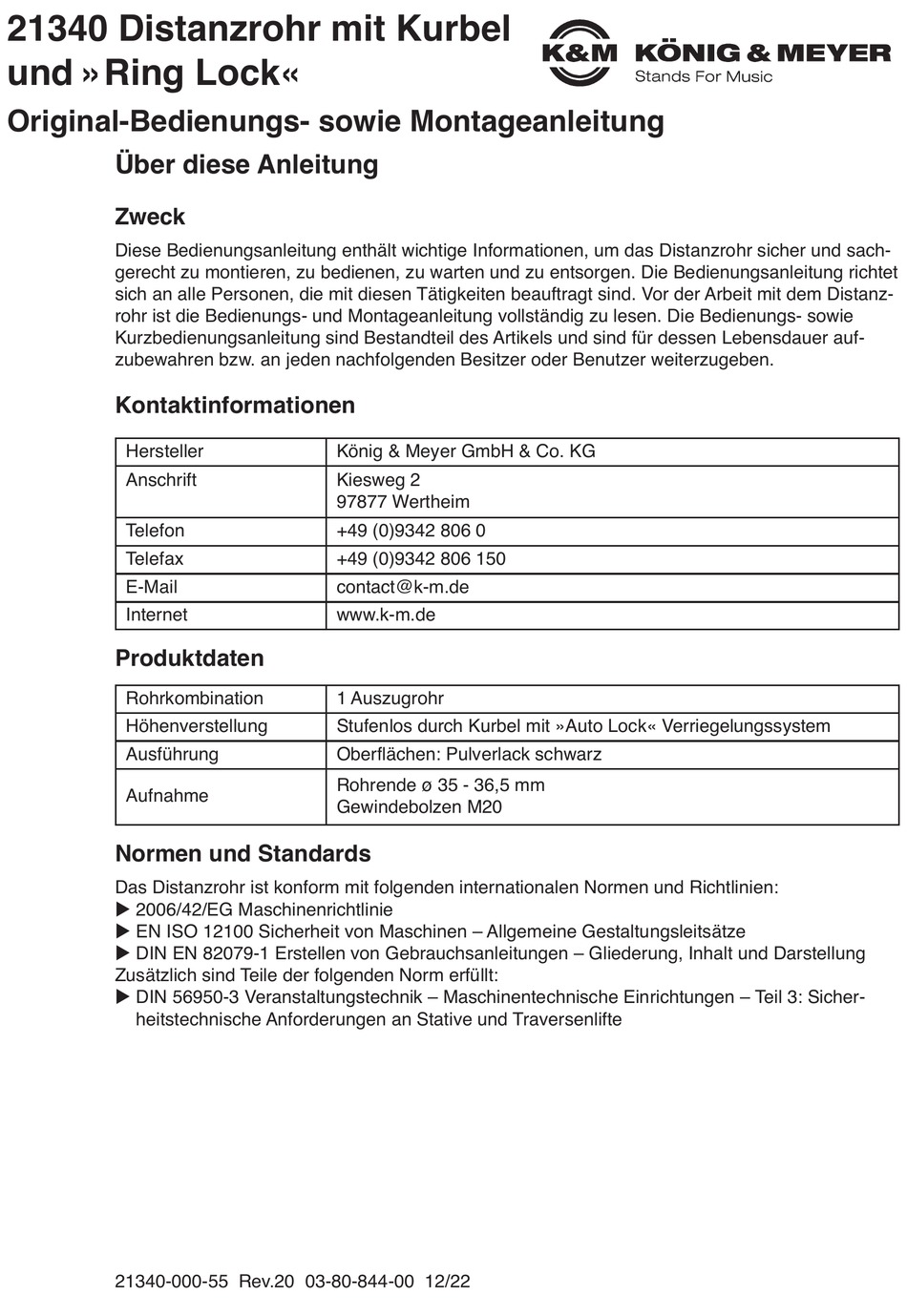

21340 Distanzrohr mit Kurbel
und »Ring Lock«
Original-Bedienungs- sowie Montageanleitung
Über diese Anleitung
Zweck
Diese Bedienungsanleitung enthält wichtige Informationen, um das Distanzrohr sicher und sach-
gerecht zu montieren, zu bedienen, zu warten und zu entsorgen. Die Bedienungsanleitung richtet
sich an alle Personen, die mit diesen Tätigkeiten beauftragt sind. Vor der Arbeit mit dem Distanz-
rohr ist die Bedienungs- und Montageanleitung vollständig zu lesen. Die Bedienungs- sowie
Kurzbedienungsanleitung sind Bestandteil des Artikels und sind für dessen Lebensdauer auf-
zubewahren bzw. an jeden nachfolgenden Besitzer oder Benutzer weiterzugeben.
Kontaktinformationen
Hersteller
Anschrift
Telefon
Telefax
E-Mail
Internet
Produktdaten
Rohrkombination
Höhenverstellung
Ausführung
Aufnahme
Normen und Standards
Das Distanzrohr ist konform mit folgenden internationalen Normen und Richtlinien:
u 2006/42/EG Maschinenrichtlinie
u EN ISO 12100 Sicherheit von Maschinen – Allgemeine Gestaltungsleitsätze
u DIN EN 82079-1 Erstellen von Gebrauchsanleitungen – Gliederung, Inhalt und Darstellung
Zusätzlich sind Teile der folgenden Norm erfüllt:
u DIN 56950-3 Veranstaltungstechnik – Maschinentechnische Einrichtungen – Teil 3: Sicher-
u
heitstechnische Anforderungen an Stative und Traversenlifte
21340-000-55 Rev.20 03-80-844-00 12/22
König & Meyer GmbH & Co. KG
Kiesweg 2
97877 Wertheim
+49 (0)9342 806 0
+49 (0)9342 806 150
contact@k-m.de
www.k-m.de
1 Auszugrohr
Stufenlos durch Kurbel mit »Auto Lock« Verriegelungssystem
Oberflächen: Pulverlack schwarz
Rohrende ø 35 - 36,5 mm
Gewindebolzen M20
