Konig & Meyer Ring Lock Bedienungsanleitung

21442 Adapterhülse »Ring Lock«
- mit patentiertem Spreizdorn für festen, spielfreien Sitz der Box
- mit M6-Anschlußgewindebuchse
- Techn. Daten: Spreizdorn ø 35-37 mm; Höhe Dorn/Gesamt: 100/200 mm, Gewicht: 0,6 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wich ti -
gen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- BEACHTE: die Adapterhülse darf nicht höher belastet werden als die max.Tragkraft des Statives erlaubt;
- das gilt ebenso für anderen an der Installation beteiligten Teile, insbesondere den M6-Gewindebolzen.
- Bitte informieren Sie sich vor der Installation.
- Auf funktionstüchtiges Lautsprechermaterial achten, insbesondere die Flanschbuchse muss über die
- richtige Größe und Güte verfügen
- auf zentrische Belastung achen; Seitenkräfte vermeiden
MONTAGE
Zunächst gilt es die 21442 Adapterhülse sicher zu montieren.
BENUTZERHINWEISE / FUNKTIONEN

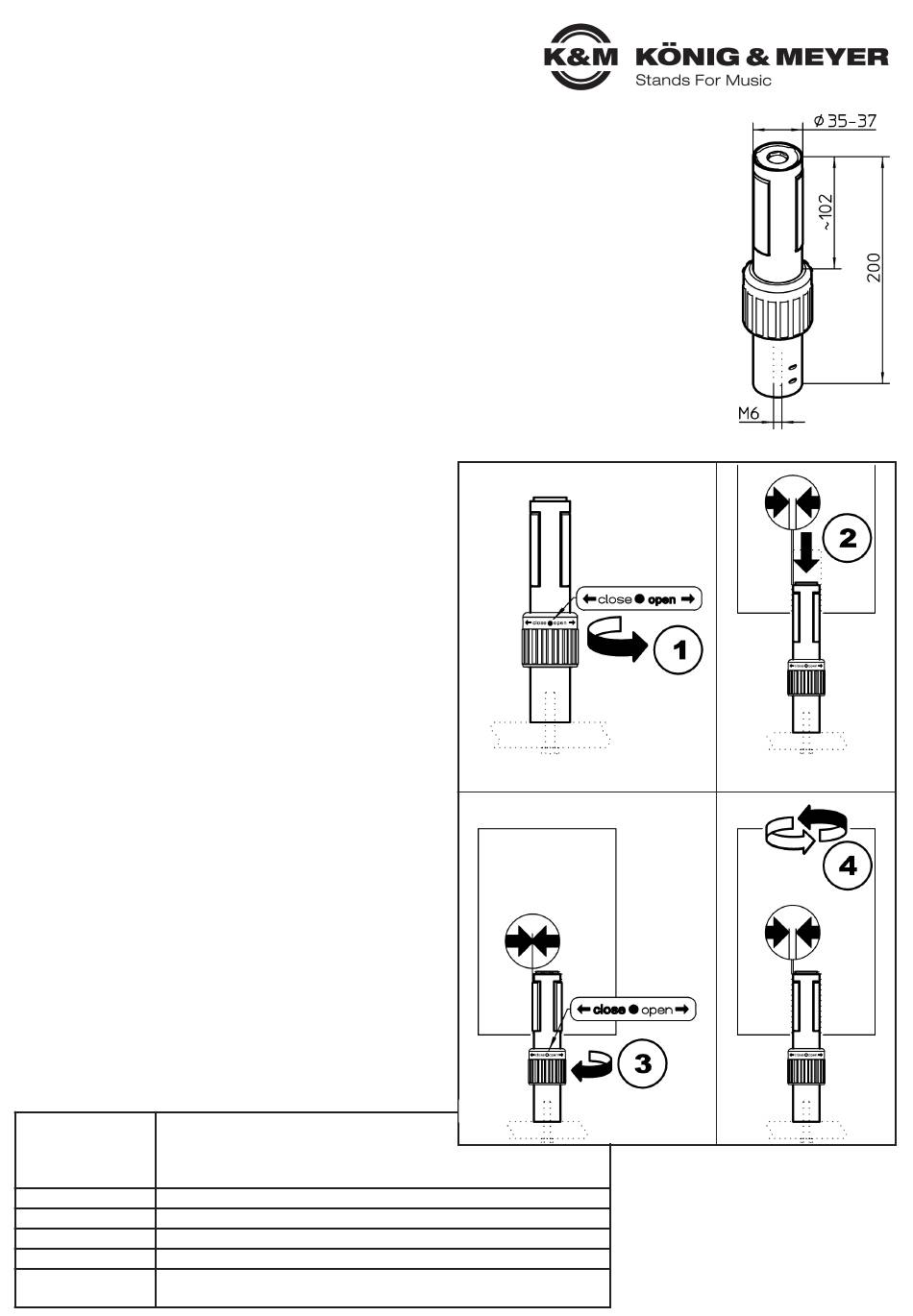

Lautsprecher aufsetzen
1 Sicherungsring nach rechts drehen (Richtung OPEN) um
1 kleinsten Spreizdorn-Durchmesser einzustellen.
2 Lautsprecher auf den Spreizdorn aufsetzen
3 Sicherungsring jetzt nach links drehen (Richtung CLOSE) bis
3 die Spreizbacken für festen Sitz der Box sorgen.
Die Demontage erfolgt in umgekehrter Reihenfolge.
Richtung des Lautsprechers verändern
1 Sicherungsring nach rechts drehen (Richtung OPEN) um
1 kleinsten Spreizdorn-Durchmesser einzustellen.
4 Lautsprecher sitzt jetzt locker auf dem Bolzen und kann beliebig
4 verdreht werden
3 Sicherungsring jetzt nach links drehen (Richtung CLOSE) bis
3 die Spreizbacken für festen Sitz der Box sorgen.
PRÜFEN, INSTANDHALTEN, REINIGEN
- Pflege- und Wartungsarbeiten stets im unbelasteten Zustand
- vornehmen.
- Regelmäßig Gängigkeit des Sicherungsringes überprüfen.
- Zur Reinigung am besten ein leicht feuchtes Tuch und ein nicht
- scheuerndes Reinigungsmittel benutzen.
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Adapterhülse 21442 lässt sich nicht montieren:
B: Gewinde M6 überprüfen.
F: Lautsprecher taumelt auf Spreizdorn:
B: Sicherungsring nachziehen (Richtung CLOSE) bis Box fest sitzt.
B: Lautsprecherbuchse darf ø 37 mm nicht überschreiten.
F: Lautsprecher lässt sich schwer verdrehen:
B: Box beim Vorgang des Drehens etwas anheben.
B: Alternativ Sicherungsring 3 öffnen und Box drehen.
TECHNISCHE DATEN / SPEZIFIKATIONEN
Sicherungsring - Alu
Spreizelemente, Griffe - PA
Material
Gewindebuchse - Stahl, pulverbeschichtet, Farbe schwarz
Rohrhülse - Stahl, pulverbeschichtet, Farbe schwarz
Traglast geeignete Lautsprecher (Flanschbuchse ø 35-37 mm)
Abmessungen H: 200 mm, Spreizdorn: ø 35-37 x 102 mm
Karton PE-Beutel
Eigengewicht 0,6 kg
Adapterhülse 21326: für Lautsprecherbuchsen mit
Zubehör (optional)
38 mm Innendurchmesser (= US-Variante)
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
21442-000-55 Rev.02 03-80-117-00 9/12
