Seriell RS-422/485 PCI Karte
5.1 Windows 98, ME, 2000, XP, Vista, 7, 8 und
Server 2003 / 2008
Windows startet automatisch den Hardwareassistenten um die Treiber zu installie-
ren. Klicken sie auf >Weiter<.
Legen sie die Treiber CD in Ihr CD-ROM Laufwerk ein (z.B. Laufwerk D:). Wählen
sie „Nach einem passenden Treiber für das Gerät suchen (empfohlen)"
und klicken sie auf >Weiter<.
Wählen sie jetzt „Andere Quelle angeben"
und geben sie dann den Pfad für ihr Betriebssystem wie auf Bild 1 gezeigt ein. Kli-
cken Sie dann auf >Weiter< und zum Abschluss auf >Fertigstellen<.

5.2 Windows NT 4.0

Starten Sie Windows NT 4.0 und legen Sie die Treiber CD in Ihr CD-ROM Laufwerk
(z.B. Laufwerk D:) und klicken auf >Start< >Ausführen< und geben Sie
„D:\IO\OXFORD\Install_serial.exe" ein.
Windows NT 4.0 startet das Setup Programm und installiert den Trei-
ber. Starten Sie Windows NT neu.

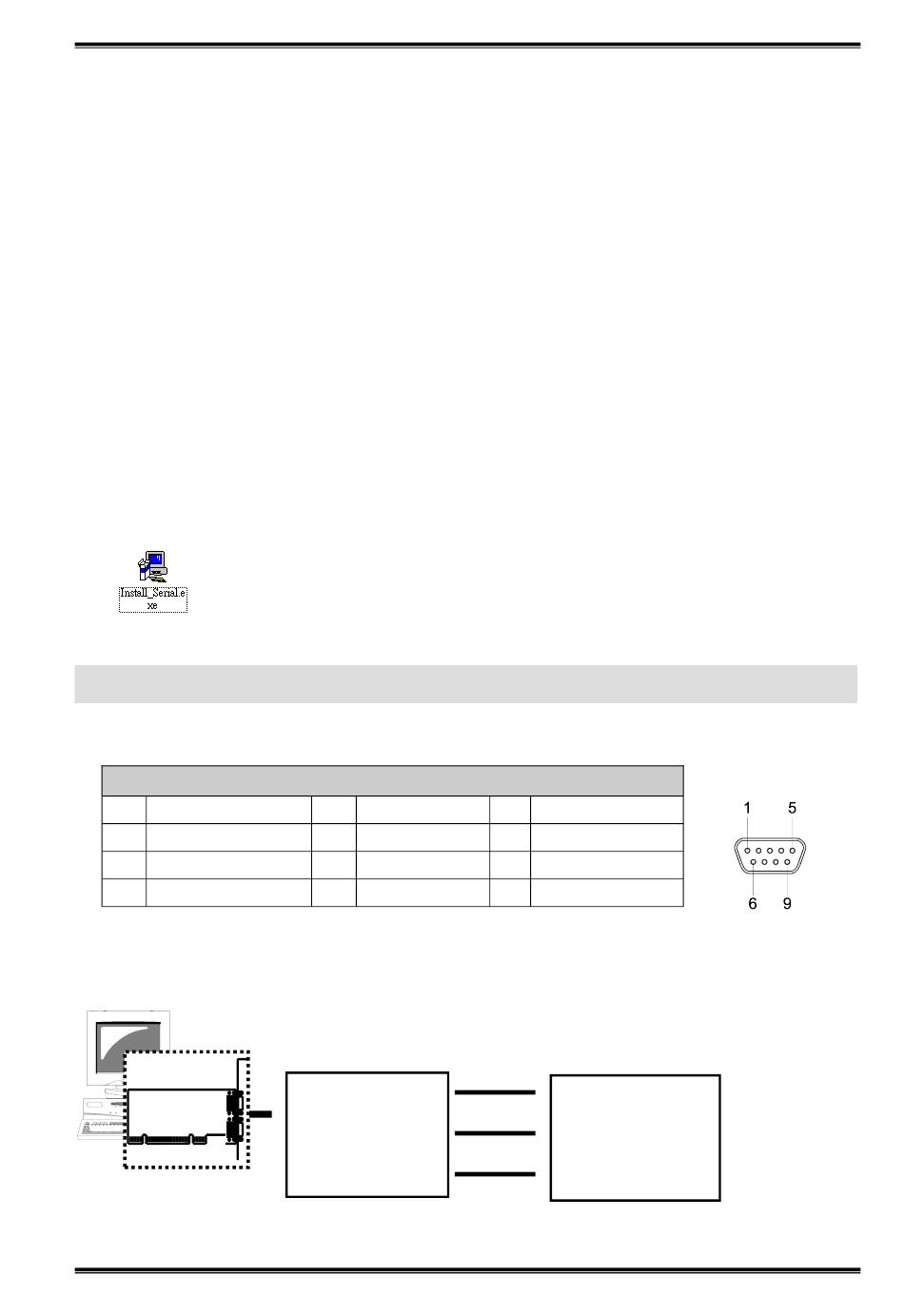

6. Verdrahtungsübersicht
6.1

S1 und S2 Anschlussbelegung

9 Pin D-SUB Stecker (S1 und S2)
Pin Signal
1 TXD- (DATA-)
2 TXD+ (DATA+)
3 RXD+
6.2

RS-485 (2 Draht) Verkabelung

Pin Signal
4 RXD-
5 GND
6
DATA(-) Pin 1
DATA(+) Pin 2
Ground Pin 5
RS-422/485 PCI Karte
Pin Signal
7
8
9
Pin 1
Pin 2
Pin 5
RS-485 Geräte
7
Deutsch
DB 9M
DATA (-)
DATA (+)
Ground
