Beachten Sie die Anschlussmaße.
5

Installation

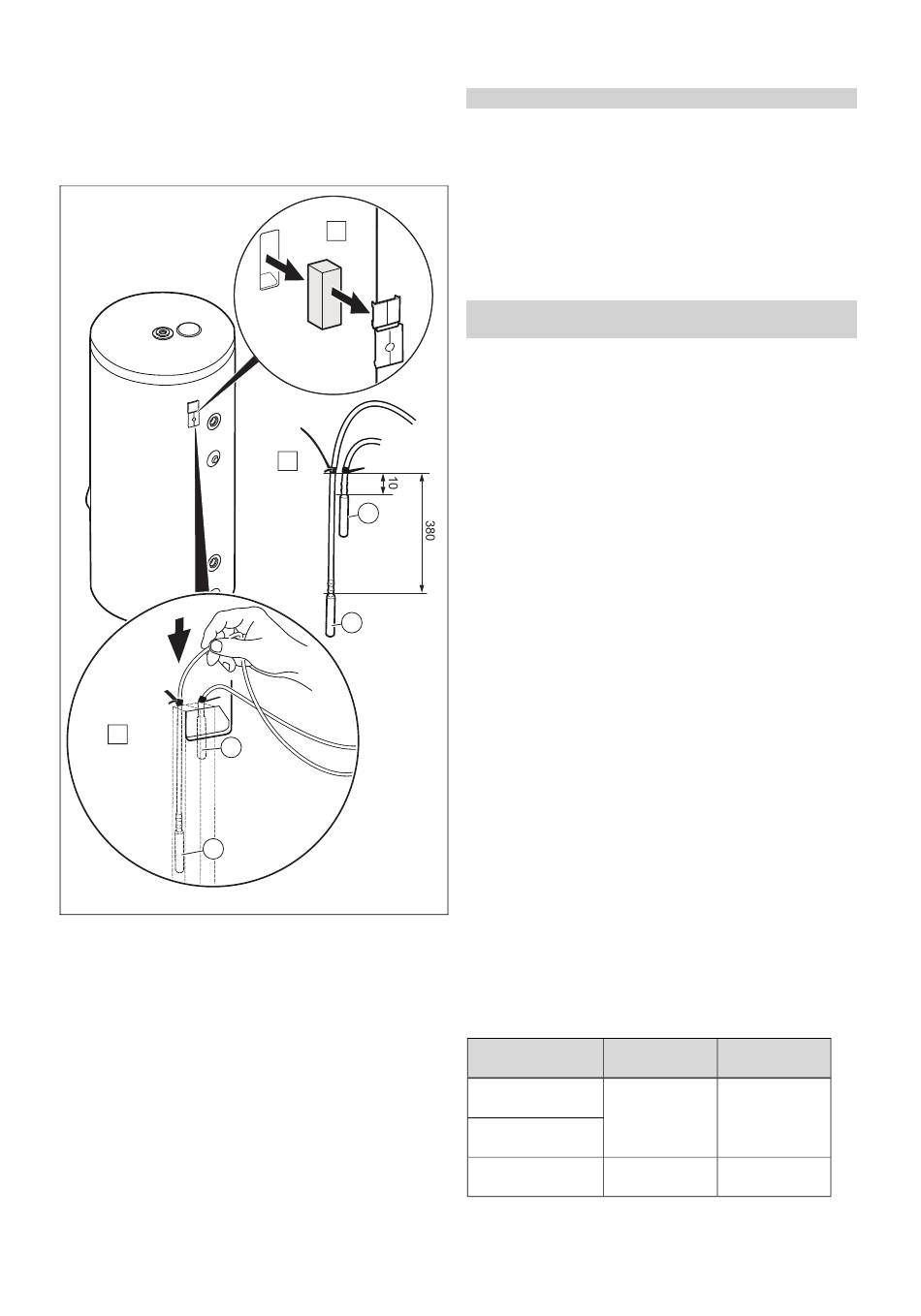

5.1 Temperaturfühler einbauen
C
2
1
1 NTC-Fühler 2K7 bei 25 °C
(untere Stellung)
1. Entfernen Sie die Kappen und Schaumstoffe (A).
2. Befestigen Sie an beiden Fühlerkabeln an den in (B)
gezeigten Positionen je eine Kunststoffschelle.
3. Setzen Sie die beiden Fühler auf die jeweils hierfür vor-
gesehenen Schienen (C).
–
Der Fühler (2) wird durch die Kunststoffschelle auf
der Schiene gehalten.
4. Befestigen Sie den Fühler (1) mit Hilfe eines Klebeban-
des (D).
5. Montieren Sie die Kappen und Schaumstoffe (A).
6. Schließen Sie die Temperaturfühler an das Steuergerät
an.
0020213640_00 uniSTOR Installations- und Wartungsanleitung
A
B
2
1
2 NTC-Fühler 2K7 bei 25 °C
(obere Stellung)
5.2

Anschlussleitungen montieren

Bedingungen: Wasser ist stark kalkhaltig
▶ Montieren Sie einen im Handel erhältlichen Wasserent-
härter in die Kaltwasserzuleitung vor den Speicher.
1. Schließen Sie den Vor- und Rücklauf der Heizung an
(→ Seite 6).
2. Montieren Sie ein Sicherheitsventil in die Kaltwasserzu-
leitung.
–
Maximaler Betriebsdruck: 1 MPa [10 bar].
3. Installieren Sie bei Bedarf die Zirkulationspumpe sowie
eine Rezirkulationsleitung.
Bedingungen: Zirkulationspumpe und Zirkulationsleitung sind nicht instal-
liert
▶
Verschließen Sie den Anschluss der Zirkulationsleitung
mit einer Verschlusskappe.
▶
Sehen Sie eine Wärmeisolierung des Anschlusses der
Zirkulationsleitung vor.
6

Inbetriebnahme

1. Füllen Sie den Heizkreis.
–
Beachten Sie die Installationsanleitung des Heiz-
geräts.
2. Füllen Sie den Speicher.
3. Entlüften Sie die Anlage trinkwasserseitig.
4. Überprüfen Sie alle Rohrverbindungen auf Dichtheit.
7 Produkt an Betreiber übergeben
1. Unterrichten Sie den Betreiber über die Handhabung
der Anlage. Beantworten Sie all seine Fragen. Weisen
Sie insb. auf die Sicherheitshinweise hin, die der Betrei-
ber beachten muss.
2. Erklären Sie dem Betreiber Lage und Funktion der
Sicherheitseinrichtungen.
3. Informieren Sie den Betreiber über die Notwendigkeit,
die Anlage gemäß vorgegebener Intervalle warten zu
lassen.
4. Übergeben Sie dem Betreiber alle für ihn bestimmten
Anleitungen und Gerätepapiere zur Aufbewahrung.
5. Informieren Sie den Betreiber über die Möglichkeiten
die Warmwasser-Auslauftemperatur zu begrenzen,
damit Verbrühungen verhindert werden.
8 Störungsbehebung
Störung mögliche Ursa-
che
Speichertemperatur
Die Speicher-
ist zu hoch.
temperaturfühler
sitzen nicht rich-
Speichertemperatur
tig.
ist zu niedrig.
An der Zapfstelle ist Es sind nicht alle
kein Wasserdruck. Hähne geöffnet.
Installation 5
Behebung
Positionieren Sie
die Speicher-
temperaturfühler
richtig.
Öffnen Sie alle
Hähne.
