Der Quantum 4Front™
Ihr
Elektrorollstuhl
hat
Sitzbaueinheit und die Netzteilbaueinheit. Üblicherweise
beinhaltet die Sitzbaueineheit die Armlehnen, die Rückenlehne
und die Sitzbasis. Die Netzteilbaueinheit beinhaltet zwei
Baugruppen für Motor/Bremsen, zwei Antriebsräder, zwei
hintere Schwenkräder, zwei vordere Stützräder, zwei Batterien
und Kabelbäume. Siehe Quantum 4Front (S. 4) und Bild 1.
VERBOTEN!
Die Federspannung Ihres Elektrorollstuhls hat eine
Fabrikeinstellung, die den Bedürfnissen der Mehrheit der
Benutzer entspricht. Verstellen Sie nicht die Spannung
der Federn, die sich an Ihrem Elektrorollstuhl befinden.
Elektronische Komponenten
Die elektronischen Komponenten bestehen aus der
Steuerungsbaueinheit, den Batterien und den Motoren.
Die Batterien, Motoren und das Steuerungsstrommodul
(falls vorhanden) befinden sich an der Netzteilbaueinheit.
Die Steuerung befindet sich an der Sitzbaueinheit. Die
Verbindung zwischen der Steuerung und den Motoren,
Batterien und deren Ladegeräte werden durch einen oder
mehrere Kabelbäume gebildet. Siehe Bild 1.
S t e u e r u n g s k a b e l b a u m s t e c k e r : D e r
Steuerungskabelbaumstecker ist die Verbindung von der
Steuerung zum Netzteil. Jede Steuerung benutzt eine
andere Art von Kabelbaum. Egal welche Art von Steuerung
benutzt wird, der Kabelbaum muss an der Sitzbaueinheit
befestigt sein und darf nicht auf dem Boden schleifen.
Motorenstecker: Dies ist die Verbindung von der Steuerung
zu den Motoren.
Batteriestecker: Dies ist die Verbindungvon der Steuerung
zu den Batterien.
Steuerungsstrommodul: Dies ermöglicht den Kontakt der
Steuerung mit den Motoren und den Batterien.
Hauptstromkreisunterbrecher (befindet sich auf der rechte
Seite der Zentraleinheit): Der Hauptstromkreisunterbrecher ist
eine eingebautes Sicherheitseinrichtung. Wenn die Batterien und
die Motoren zu schwer beansprucht werden (z.B. durch exzessive
Beladung), löst dies den Hauptstromkreisunterbrecher aus, um
Schaden an den Motoren und an der Elektronik zu verhindern.
Wenn der Hauptstromkreis unterbrochen wurde, geben Sie
Ihrem Elektrorollstuhl ca. eine Minute um sich „zu erholen".
Dann drücken Sie den Knopf des Stromkreisunterbrechers,
schalten die Steuerung an und fahren wie gewohnt fort. Falls
der Hauptstromkreisunterbrecher wiederholt ausgelöst wird,
kontaktieren Sie bitte Ihren Quantum Rehab Dienstleister.
Manuellen Freilaufhebel
Für Ihren Komfort ist Ihr Elektrorollstuhl mit einem manuellen
Freilaufhebel an jedem Motor ausgestattet. Die Hebel
gestatten es Ihnen, die Antriebsmotoren auszukuppeln und
den Stuhl von Hand zu manövrieren.
zwei
Hauptbaueinheiten:
Die
Zur
Motor
Stecker
Hauptschaltkreis
Schwenkrad-

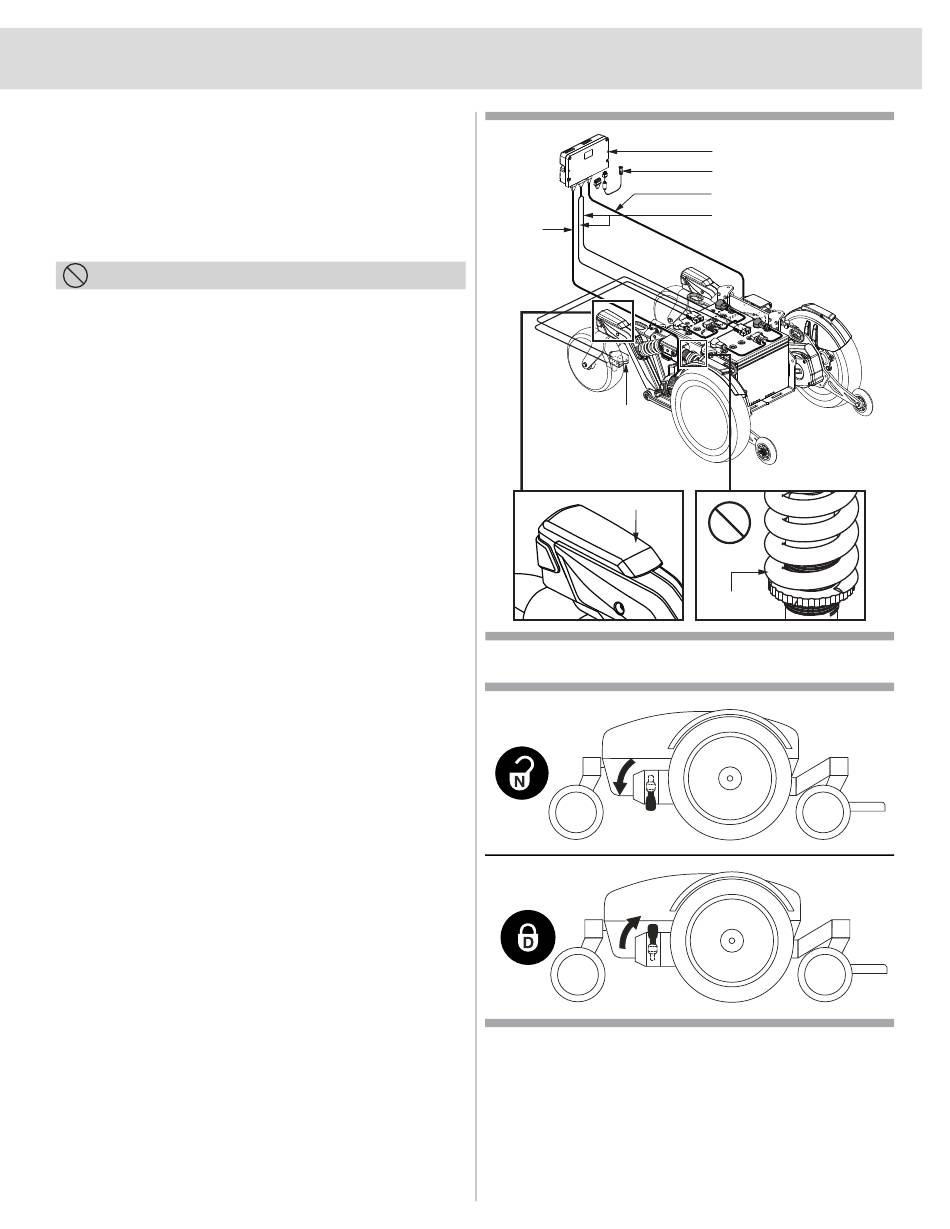

Bild 1. Quantum 4Front Elektrische Komponenten
FREILAUFMODUS
FAHRMODUS
Bild 2. Bedienung der manuellen Freilaufhebel
IHR ELEKTROROLLSTUHL
Steuerungsstrommodul
Steuerungsstecker
Zur Motor Stecker
Zur Batterie Stecker
sensor
Aufhängungs-
feder
7
