IHR ELEKTROROLLSTUHL
8
Der Quantum 4Front® Serie
Ihr Elektrorollstuhl hat zwei Hauptbaueinheiten: Die Sitzbau-
einheit und die Netzteilbaueinheit. Üblicherweise beinhaltet
die Sitzbaueineheit die Armlehnen, die Rückenlehne und die
Sitzbasis. Die Netzteilbaueinheit beinhaltet zwei Baugruppen für
Motor/Bremsen, zwei Antriebsräder, zwei hintere Schwenkräder,
zwei vordere Stützräder, zwei Batterien und Kabelbäume. Siehe
Quantum 4Front Serie (Seite 4) und Bild 1.
VERBOTEN!
Die Federspannung Ihres Elektrorollstuhls hat eine
Fabrikeinstellung, die den Bedürfnissen der Mehrheit der
Benutzer entspricht. Verstellen Sie nicht die Spannung
der Federn, die sich an Ihrem Elektrorollstuhl befinden.
Elektronische Komponenten
Die elektronischen Komponenten bestehen aus der
Steuerungsbaueinheit, den Batterien und den Motoren.
Die Batterien, Motoren und das Steuerungsstrommodul
(falls vorhanden) befinden sich an der Netzteilbaueinheit.
Die Steuerung befindet sich an der Sitzbaueinheit. Die
Verbindung zwischen der Steuerung und den Motoren,
Batterien und deren Ladegeräte werden durch einen oder
mehrere Kabelbäume gebildet. Siehe Bild 1.
Steuerungskabelbaumstecker:
baumstecker ist die Verbindung von der Steuerung zum
Netzteil. Jede Steuerung benutzt eine andere Art von
Kabelbaum. Egal welche Art von Steuerung benutzt wird,
der Kabelbaum muss an der Sitzbaueinheit befestigt sein
und darf nicht auf dem Boden schleifen.
Motorenstecker: Dies ist die Verbindung von der Steuerung
zu den Motoren.
Batteriestecker: Dies ist die Verbindungvon der Steuerung
zu den Batterien.
Steuerungsstrommodul: Dies ermöglicht den Kontakt der
Steuerung mit den Motoren und den Batterien.
Hauptschalter (auf der rechten Seite des Rahmens):
Der Hauptschalter ist eine Sicherheitsfunktion, die in Ihren
Elektrorollstuhl eingebaut ist. Wenn die Batterien und die
Motoren stark belastet sind (z. B. durch übermäßige Lasten),
löst der Hauptleistungsschalter aus, um eine Beschädigung
der Motoren und der Elektronik zu verhindern.
Der
Steuerungskabel-
Steuerungsstrommodul
Steuerungsstecker
Zur Motor Stecker
Zur Batterie Stecker
Hauptschaltkreis

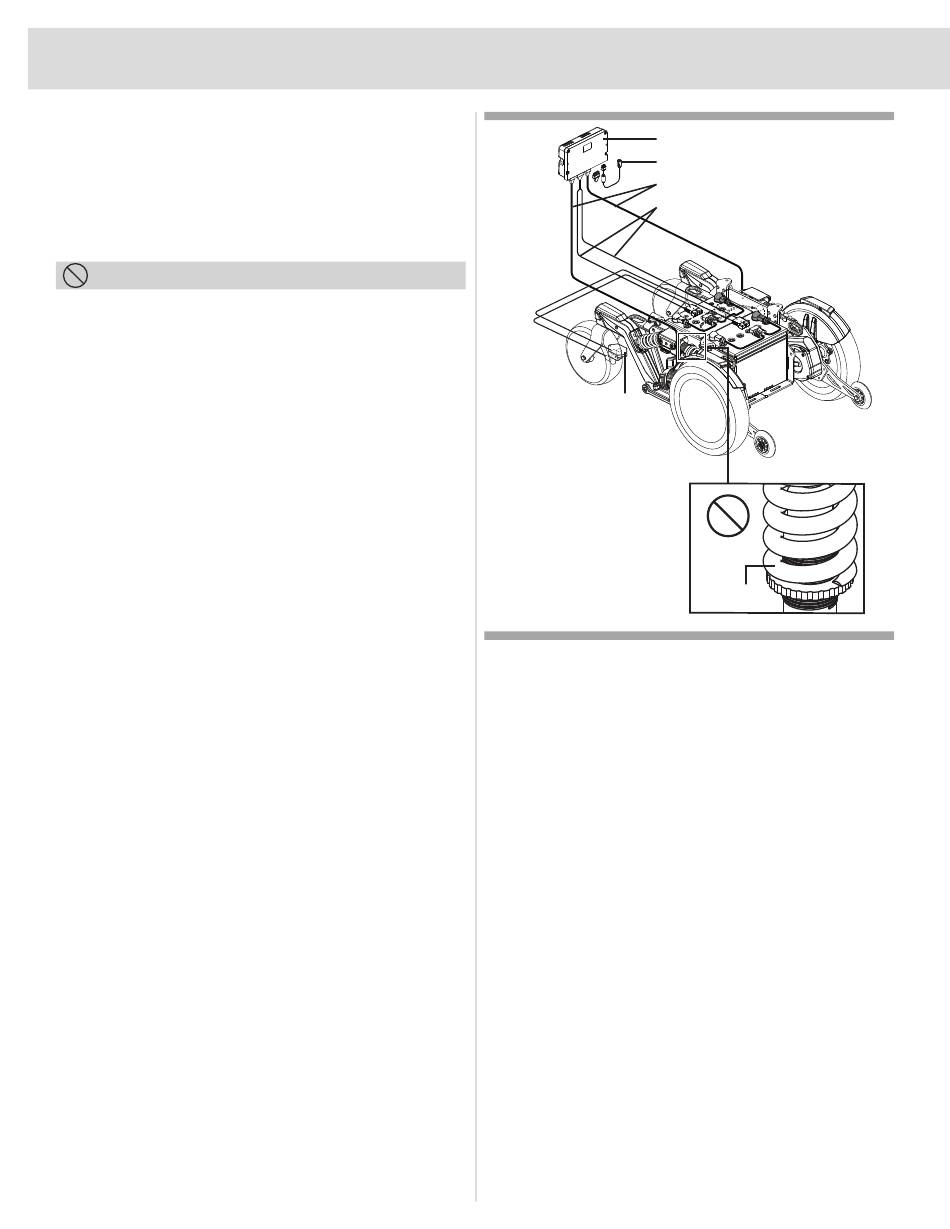

Bild 1. Quantum 4Front Serie Elektrische Komponenten
Nur Quantum 4Front: Wenn der Stromkreis auslöst, lassen
Sie Ihren Elektrorollstuhl ungefähr eine Minute lang „ruhen".
Der Leistungsschalter setzt sich selbst zurück. Schalten Sie
den Controller ein und setzen Sie den normalen Betrieb fort.
Wenn der Hauptschalter wiederholt weiter auslöst, wenden
Sie sich an Ihren Quantum Rehab Provider.
Nur Quantum 4Front 2/Quantum 4Front 2HD: Wenn
der Stromkreis auslöst, lassen Sie Ihren Elektrorollstuhl
ungefähr eine Minute lang „ruhen". Drehen Sie anschließend
das Paddel am Leistungsschalter um, um das System
zurückzusetzen. Schalten Sie den Controller ein und setzen
Sie den normalen Betrieb fort. Wenn der Hauptschalter
wiederholt weiter auslöst, wenden Sie sich an Ihren Quantum
Rehab Provider.
Der Leistungsschalter des Quantum 4Front 2/Quantum
4Front 2HD fungiert auch als Batterieisolationsschalter. Die
Batterien können durch Drücken der gelben Taste vom System
getrennt werden. Wenn Strom für das System benötigt wird,
klappen Sie einfach das Paddel am Leistungsschalter nach
unten, um die Stromversorgung wiederherzustellen.
Aufhängungs-
feder
