ZUSAMMENBAU

Erster Zusammenbau
Ihr Elektrorollstuhl benötigt unter Umständen ein paar
Montageprozeduren, bevor er das erste Mal benutzt wird, oder
nachdem er transportiert wurde. Er muss unter Umständen
auch demontiert werden, um Verstellungen für den Komfort
durchzuführen. Bild 4 zeigt die Teile des Elektrorollstuhls,
die dazu gemacht sind , um vor dem Erstgebrauch oder der
Durchführung von Verstellungen, auseinander und wieder
zusammen gebaut zu werden, sei es vom Benutzer oder
einem qualifizierten Pfleger.
HINWEIS: Sollte während einer dieser Prozeduren eine
Sicherungsmutter mit Nyloneinsatz entfernt werden,
so muss diese durch eine neue Mutter ersetzt werden.
Sicherungsmuttern mit Nyloneinsatz sollten nicht noch
einmal verwendet werden, da dies den Nyloneinsatz
beschädigen kann, was zu einem weniger sicheren Halt
führt. Sicherungsmuttern mit Nyloneinsatz kann man in
lokalen Baumärkten oder durch Ihren Quantum Rehab
Dienstleister erwerben.
Einbau des Sitzes
Es ist unter Umständen nötig, den Sitz entweder vor der
Erstbedienung oder nach einem Transport einzubauen.
Kontursitze werden durch das Universal Mounting System
(UMS) mit dem Netzteil verbunden. Das UMS besteht aus
universellen Teilen, die an dem Sitz befestigt werden können,
egal wie breit oder tief dieser ist. Die zwei Hauptkomponenten
sind Aluminiumextrusionen, die an der Sitzbasis befestigt sind.
Diese Extrusionen werden an zwei Trapezstangen montiert,
welche an dem Netzteil befestigt sind. Siehe Bild 5.
HINWEIS: Falls Ihr Elektrorollstuhl mit einem Synergy
Sitz oder einem TRU-Balance Strom Positionier System
ausgestattet ist, beziehen Sie sich auf die Informationen
in den verschiedenen Handbüchern.
WARNUNG!
Heben Sie den Sitzrahmen nicht an den Armlehnen
an. Diese sind frei schwenkbar und Sie könnten die
Kontrolle über den Sitz verlieren.
Um den Sitz einzubauen:
1. Kippen Sie den Sitz leicht nach hinten und schieben
Sie die hintere Extrusion auf die hintere Trapezstange.
Siehe Bild 5.
2. Senken Sie die vordere Extrusion auf die vordere
Trapezstange, bis der Sitz einrastet.
3. Klappen Sie den Sicherungsriegel des Sitzes nach unten.
WARNUNG!
Versichern Sie sich, dass der Sicherungsriegel des Sitzes
nach unten geklappt ist, bevor Sie Ihren Elektrorollstuhl
benutzen.
4. Bauen Sie die Steuerung ein und verlegen Sie den
Kabelbaum zur Rückseite
Bild 6 oder 7.
des Netzteils. Siehe
Verstellung der
Armlehnewinkel

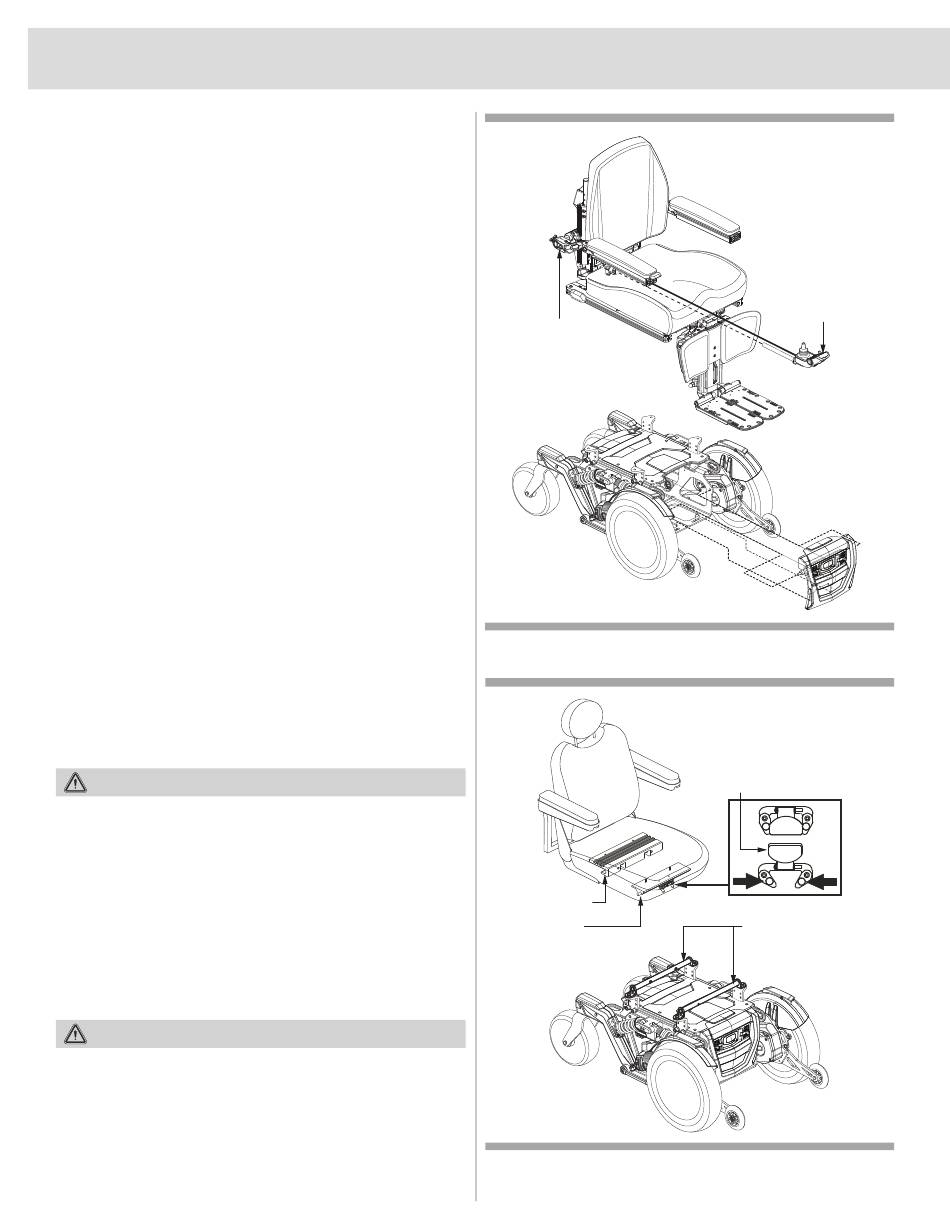

Bild 4. Quantum 4Front Zusammenbau Ansicht
Rückseite
Extrusion
Vordere
Extrusion
Bild 5. Universal Mounting System und Kontursitz
Steuerungs-
position
Sicherungsverschluss
des Sitzes
Trapezstangen
