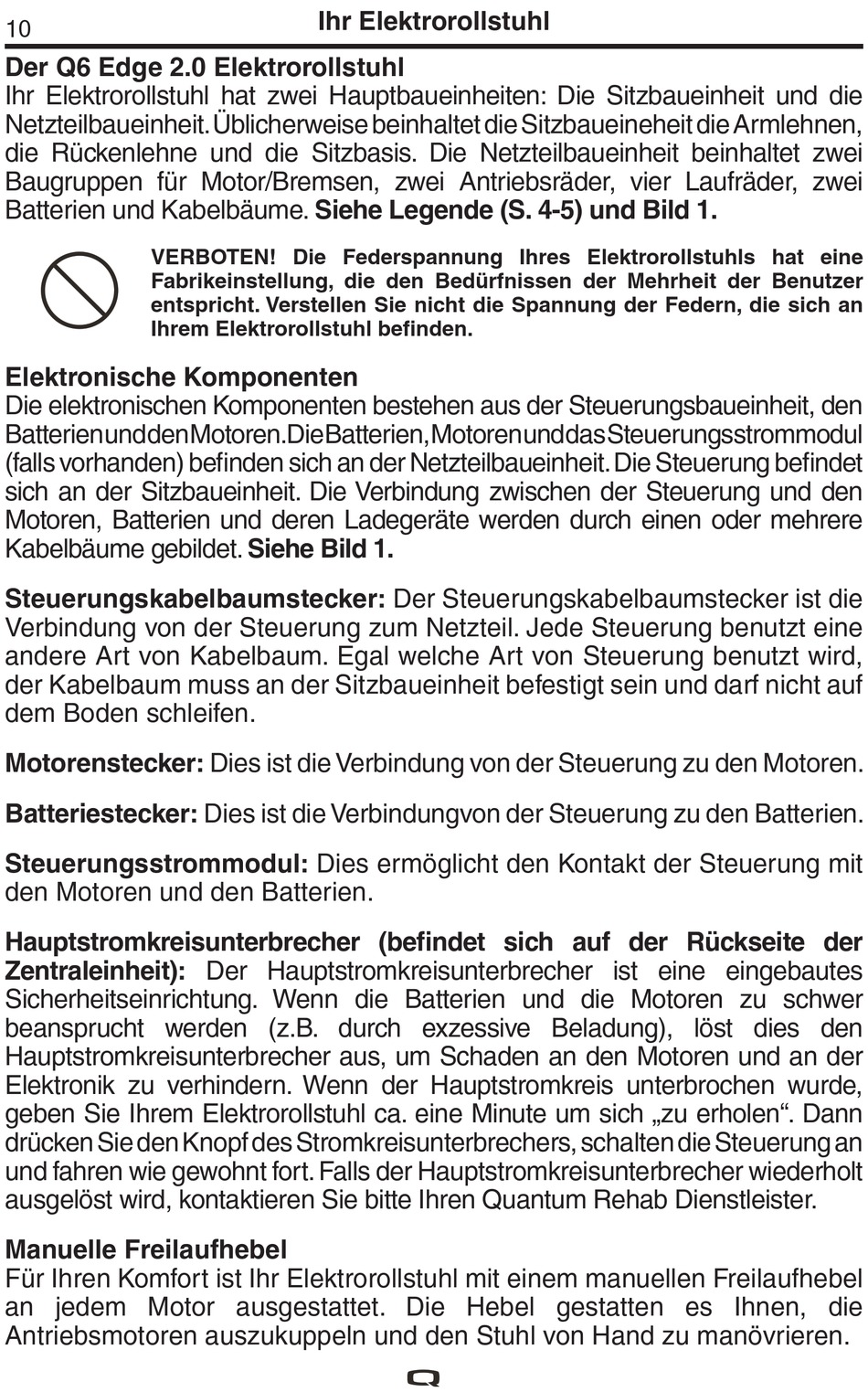

Der Q6 Edge 2.0 Elektrorollstuhl
Ihr Elektrorollstuhl hat zwei Hauptbaueinheiten: Die Sitzbaueinheit und die
Netzteilbaueinheit. Üblicherweise beinhaltet die Sitzbaueineheit die Armlehnen,
die Rückenlehne und die Sitzbasis. Die Netzteilbaueinheit beinhaltet zwei
Baugruppen für Motor/Bremsen, zwei Antriebsräder, vier Laufräder, zwei
Batterien und Kabelbäume. Siehe Legende (S. 4-5) und Bild 1.
VERBOTEN! Die Federspannung Ihres Elektrorollstuhls hat eine
Fabrikeinstellung, die den Bedürfnissen der Mehrheit der Benutzer
entspricht. Verstellen Sie nicht die Spannung der Federn, die sich an
Ihrem Elektrorollstuhl befi nden.
Elektronische Komponenten
Die elektronischen Komponenten bestehen aus der Steuerungsbaueinheit, den
Batterien und den Motoren. Die Batterien, Motoren und das Steuerungsstrommodul
(falls vorhanden) befi nden sich an der Netzteilbaueinheit. Die Steuerung befi ndet
sich an der Sitzbaueinheit. Die Verbindung zwischen der Steuerung und den
Motoren, Batterien und deren Ladegeräte werden durch einen oder mehrere
Kabelbäume gebildet. Siehe Bild 1.
Steuerungskabelbaumstecker: Der Steuerungskabelbaumstecker ist die
Verbindung von der Steuerung zum Netzteil. Jede Steuerung benutzt eine
andere Art von Kabelbaum. Egal welche Art von Steuerung benutzt wird,
der Kabelbaum muss an der Sitzbaueinheit befestigt sein und darf nicht auf
dem Boden schleifen.
Motorenstecker: Dies ist die Verbindung von der Steuerung zu den Motoren.
Batteriestecker: Dies ist die Verbindungvon der Steuerung zu den Batterien.
Steuerungsstrommodul: Dies ermöglicht den Kontakt der Steuerung mit
den Motoren und den Batterien.
Hauptstromkreisunterbrecher (befi ndet sich auf der Rückseite der
Zentraleinheit): Der Hauptstromkreisunterbrecher ist eine eingebautes
Sicherheitseinrichtung. Wenn die Batterien und die Motoren zu schwer
beansprucht werden (z.B. durch exzessive Beladung), löst dies den
Hauptstromkreisunterbrecher aus, um Schaden an den Motoren und an der
Elektronik zu verhindern. Wenn der Hauptstromkreis unterbrochen wurde,
geben Sie Ihrem Elektrorollstuhl ca. eine Minute um sich „zu erholen". Dann
drücken Sie den Knopf des Stromkreisunterbrechers, schalten die Steuerung an
und fahren wie gewohnt fort. Falls der Hauptstromkreisunterbrecher wiederholt
ausgelöst wird, kontaktieren Sie bitte Ihren Quantum Rehab Dienstleister.
Manuelle Freilaufhebel
Für Ihren Komfort ist Ihr Elektrorollstuhl mit einem manuellen Freilaufhebel
an jedem Motor ausgestattet. Die Hebel gestatten es Ihnen, die
Antriebsmotoren auszukuppeln und den Stuhl von Hand zu manövrieren.
