VORGESCHRIEBEN!
Verhindern Sie Schäden am Kabelbaum der Steuerung!
Vermeiden Sie es, den Kabelbaum entlang der Außenseite
der Armlehnenpolsterung zu verlegen. Verlegen Sie den
Kabelbaum unter der Armlehne, oder an der Innenseite
der Armlehnenpolsterung. Benutzen Sie die korrekten
Befestigungspunkte für den Kabelbaum der Steuerung,
um zu verhindern, dass dieser sich in den Antriebsrädern
oder im Sitzrahmen verfängt, oder beim Durchqueren
von Türen beschädigt wird.
5. Stecken Sie den Steuerungsstecker in die Rückseite
des Netzteils. Siehe Bild 1.
6. Sichern Sie den Kabelbaum der Steuerung mit
Kabelbindern an dem Griffstück der Armlehne. Siehe
Bild 7.
Sicherungspunkte des Elektrorollstuhls
Der
Elektrorollstuhl
ist
Sicherungspunkten ausgestattet. Wenn der leere Rollstuhl
mit einem Motorfahrzeug transportiert wird, kann er über
diese Sicherungspunkte gesichert werden. Die einzelnen
Sicherungspunkte
sind
gekennziechnet.
So sichern Sie einen Rollstuhl mit Sicherungspunkten:
Sichern Sie den Elektrorollstuhl im Fahrzeug immer in
Vorwärtsposition.
Befestigen Sie die vier Sicherheitsgurte an den
vorgesehenen Sicherungspunkten. Siehe Bilder 8 und
9. Ziehen Sie die Sicherheitsgurte fest, so dass sie gut
gestrafft sind.
Befestigen Sie die Gurte niemals an verstellbaren,
beweglichen
oder
Elektrorollstuhls wie Armlehnen, Verkleidungselementent
oder Rädern.
Positionieren Sie die Ankerpunkte für die hinteren
Sicherheitsgurte
direkt
Sicherungpunkten des Elektrorollstuhls. Die vorderen
Sicherheitsgurte müssen an Ankerpunkten am Boden
befestigt werden, deren Abstand die Breite des
Elektrorollstuhls übertrifft. Dadurch wird eine höhere
Seitenstabilität erreicht. Siehe Bild 9.
VORGESCHRIEBEN!
Der Elektrorollstuhl muss gemäß den Anweisungen des
richtigen Verwendung des Rollstuhls haben, wenden
Sie sich bitte an Ihren Quantum Rehab-Vertragshändler.
möglicherweise
mit
vier
zu
diesem
Zweck
deutlich
abnehmbaren
Teilen
hinter
den
hinteren

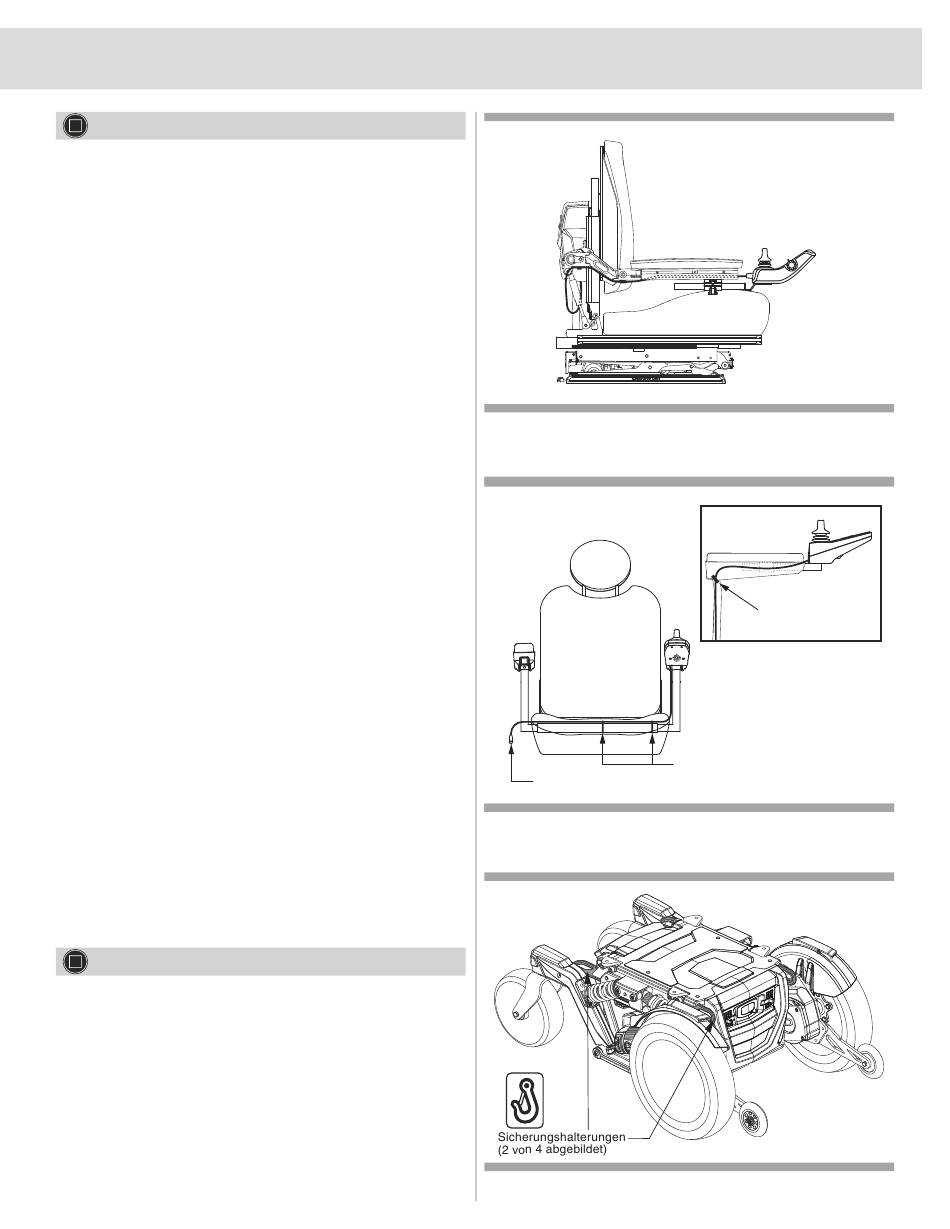

Bild 6. Verlegung des Steuerungskabelbaums bei einem
TRU-Balance® 3
(4)
des
Zum Netzteil
Bild 7. Verlegung des Steuerungskabelbaunmms bei
einem Kontursitz
Bild 8. Transport System Sicherungshalterungen
ZUSAMMENBAU
Kabelbinder
Kabelbinder
11
