22 PFLEGE UND WARTUNG
0 V
Etikett mit Batterie-Verdrahtungsdiagramm

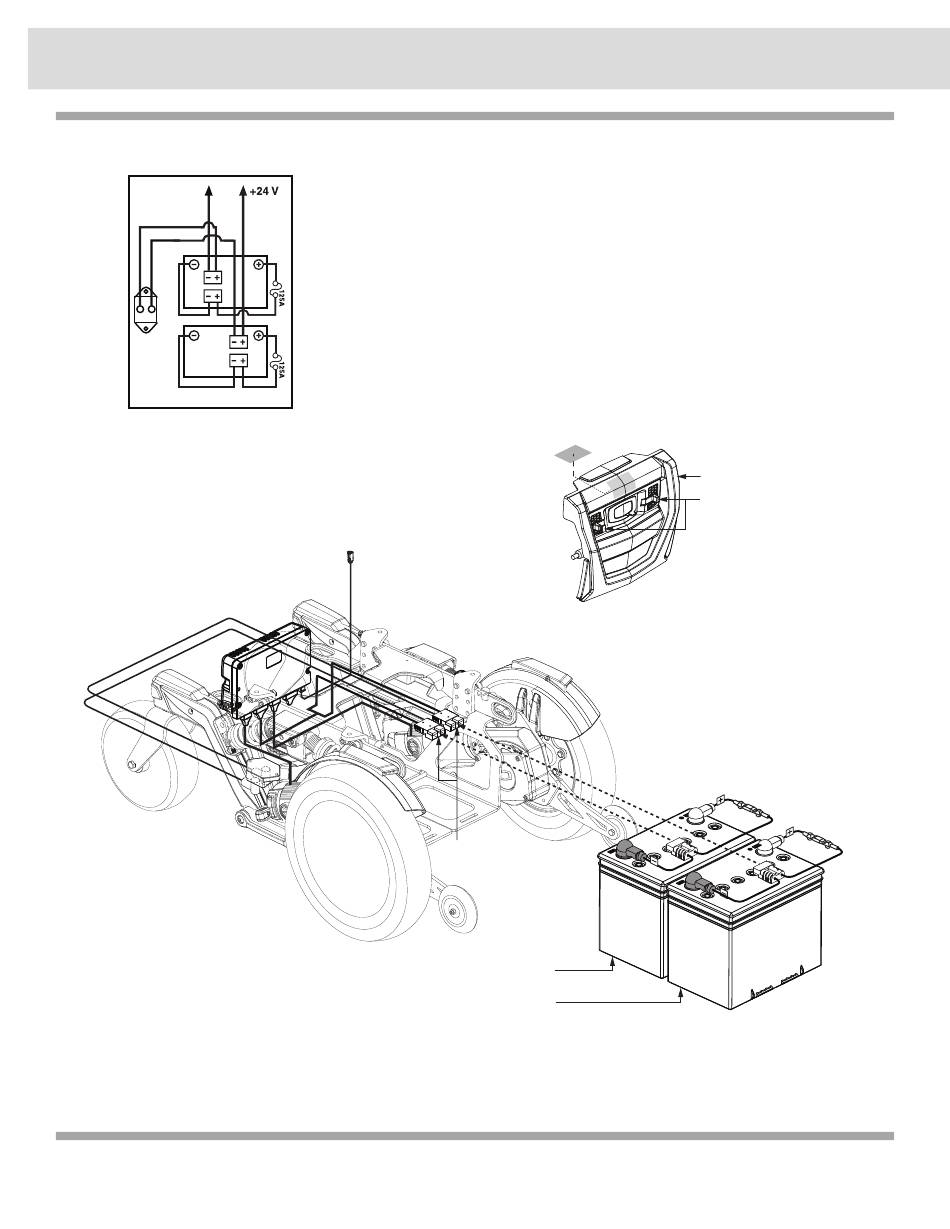

Bild 17. Einbau der Batterie
Batteriekonfiguration:
+ = Positiver (roter) Klemmenpol
- = Negativer (schwarzer) Klemmenpol
Das rote Kabel an den roten, positiven (+) Klemmenpol anschließen.
Das schwarze Kabel an den schwarzen, negativen (-) Klemmenpol anschließen.
Batterie
Schnellsteckverbinder
Hintere Batterie
Vordere Batterie
Vordere Abdeckung
Entriegelungsgriffe
