8
IHR ELEKTROROLLSTUHL
Der Q4 Elektrorollstuhl
Ihr Elektrorollstuhl hat zwei Hauptbaueinheiten: Die
Sitzbaueinheit und die Netzteilbaueinheit. Üblicherweise
beinhaltet die Sitzbaueinheit die Armlehnen, die Rückenlehne
und die Sitzbasis. Die Netzteilbaueinheit beinhaltet zwei
Baugruppen für Motor/Bremsen, zwei Antriebsräder, vier
Laufräder, zwei Batterien und Kabelbäume. Siehe Q4
(Seite 4) und Bild 1.
VERBOTEN!
Die Federspannung Ihres Elektrorollstuhls hat eine
Fabrikeinstellung, die den Bedürfnissen der Mehrheit der
Benutzer entspricht. Verstellen Sie nicht die Spannung
der Federn, die sich an Ihrem Elektrorollstuhl befinden.
Nichtbeachtung kann zu Instabilität führen, die zu
Personen- und/oder Sachschäden führen kann.
Elektronische componenten
Die elektronischen Komponenten bestehen aus der
Steuerungsbaueinheit, den Batterien und den Motoren.
Die Batterien, Motoren und das Steuerungsstrommodul
(falls vorhanden) befinden sich an der Netzteilbaueinheit.
Die Steuerung befindet sich an der Sitzbaueinheit. Die
Verbindung zwischen der Steuerung und den Motoren,
Batterien und deren Ladegeräte werden durch einen oder
mehrere Kabelbäume gebildet. Siehe Bild 1.
Steuerungskabelbaumstecker:
baumstecker ist die Verbindung von der Steuerung zum
Netzteil. Jede Steuerung benutzt eine andere Art von
Kabelbaum. Egal welche Art von Steuerung benutzt wird, der
Kabelbaum muss an der Sitzbaueinheit befestigt sein und
darf nicht auf dem Boden schleifen.
Motorstecker: Dies ist die Verbindung von der Steuerung
zu den Motoren.
Batteriestecker: Dies ist die Verbindungvon der Steuerung
zu den Batterien.
Steuerungsstrommodul: Dies ermöglicht den Kontakt der
Steuerung mit den Motoren und den Batterien.
Hauptstromkreisunterbrecher (befindet sich auf Rückseite
der Zentraleinheit): Der Hauptstromkreisunterbrecher ist eine
eingebautes Sicherheitseinrichtung. Wenn die Batterien und die
Motoren zu schwer beansprucht werden (z.B. durch exzessive
Beladung), löst dies den Hauptstromkreisunterbrecher aus, um
Schaden an den Motoren und an der Elektronik zu verhindern.
Wenn der Hauptstromkreis unterbrochen wurde, geben Sie
Ihrem Elektrorollstuhl ca. eine Minute um sich „zu erholen".
Dann drücken Sie den Knopf des Stromkreisunterbrechers,
schalten die Steuerung an und fahren wie gewohnt fort. Falls
der Hauptstromkreisunterbrecher wiederholt ausgelöst wird,
kontaktieren Sie bitte Ihren Quantum Rehab Dienstleister.
Der
Steuerungskabel-
Steuerungsstrommodul
Steuerungsstecker
Zur Batterie Stecker

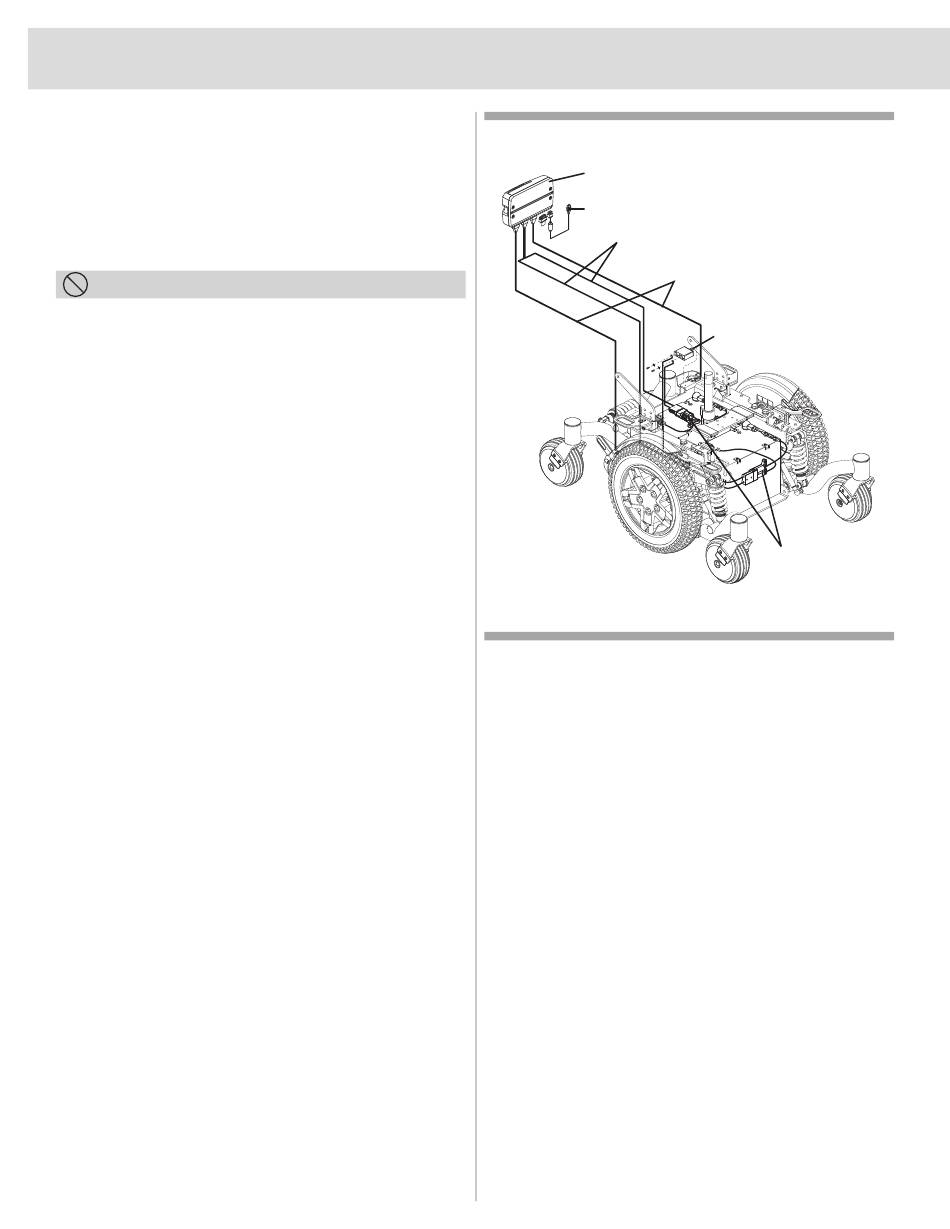

Bild 1. Elektronische Komponenten
Zur Motor Stecker
Hauptschaltkreis
Batterie
Schnellsteckverbinder
