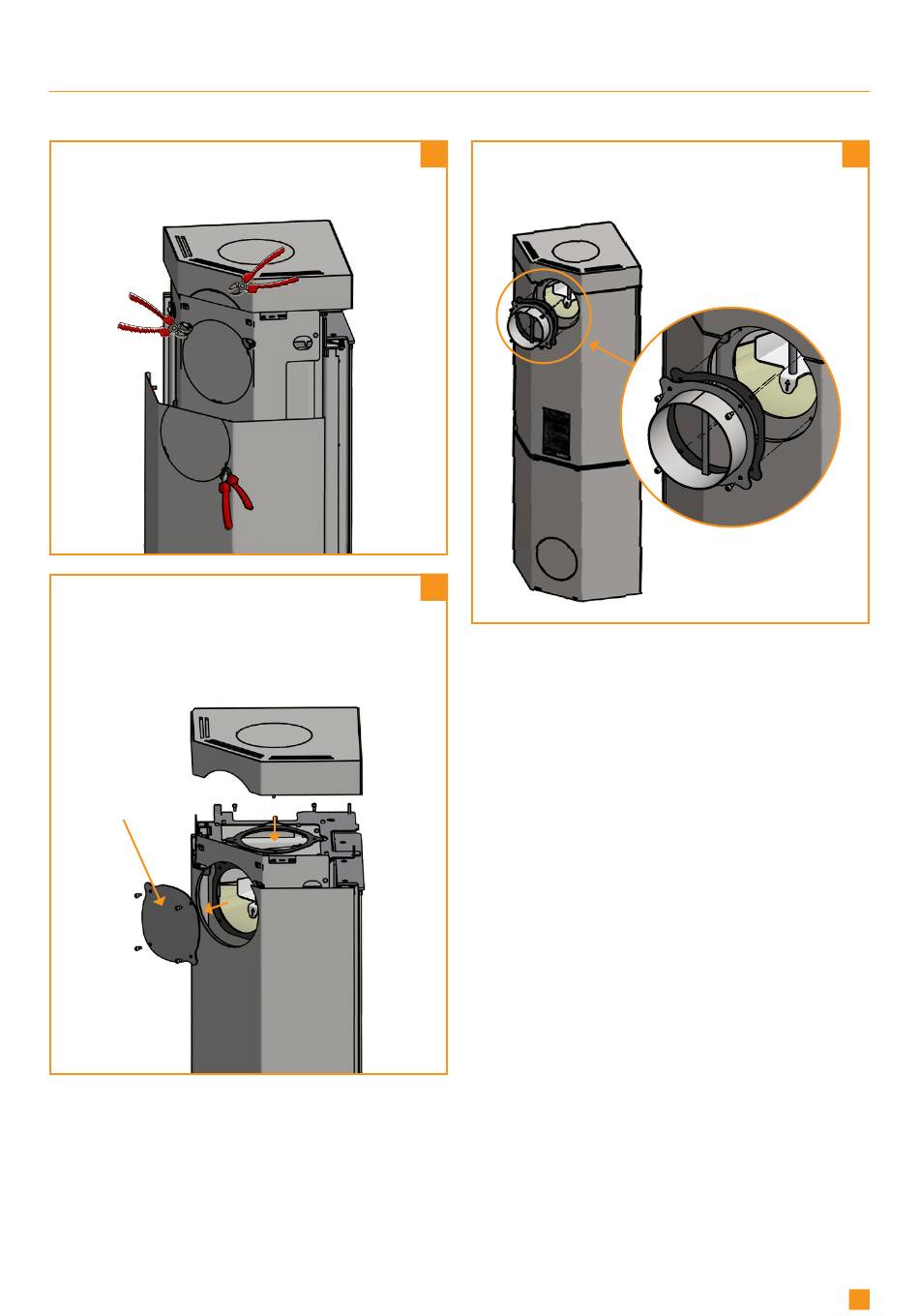

MONTAGE DES RAUCHROHRSTUTZENS IM HINTEREN ABGANG

Der Rauchrohrstutzen, die Schrauben und die Dichtung für den Rauchrohrstutzen befinden sich in der Brennkammer des Kaminofens.
Mit einer Zange das obere Modul, die Abdeckplatte
und das Hitzeschild an ihren Haltepunkten von der
Rückplatte abschneiden
Die Abdeckung vom hinteren Abgang des Kaminofens
abnehmen.
Die Abdeckung in den oberen Abgang des Kaminofens
einsetzen und festziehen.
Das obere Modul wieder montieren
Dechsel
1
Dichtung auf den Stutzen montieren.
Den Rauchrohrstutzen mit den mitgelieferten Schrauben
befestigen
2
3
