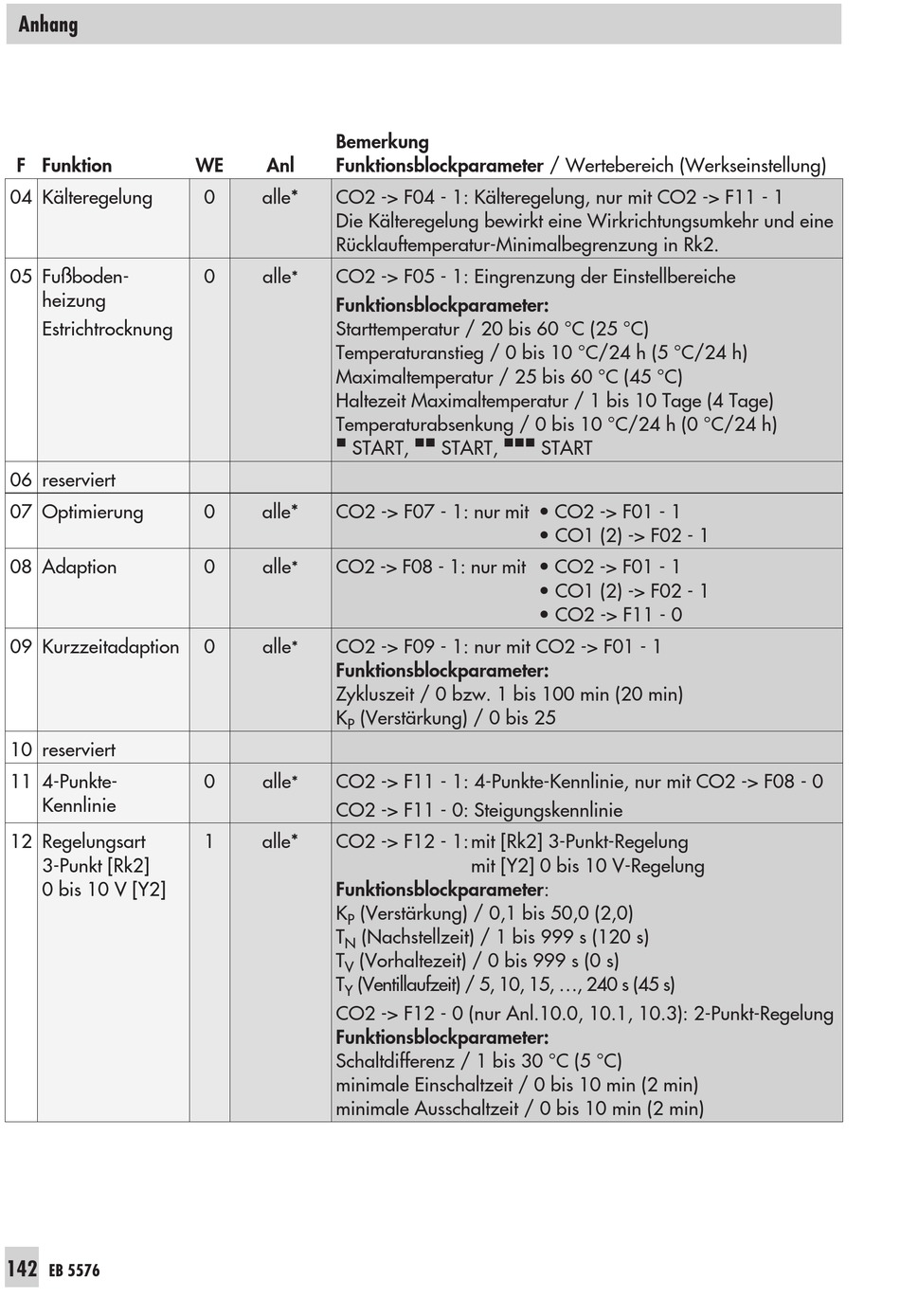

Samson TROVIS 5576 Bedienungsanleitung Seite 142

Anhang
F Funktion
04 Kälteregelung
05 Fußboden-
heizung
Estrichtrocknung
06 reserviert
07 Optimierung
08 Adaption
09 Kurzzeitadaption
10 reserviert
11 4-Punkte-
Kennlinie
12 Regelungsart
3-Punkt [Rk2]
0 bis 10 V [Y2]
142
EB 5576
Bemerkung
WE Anl Funktionsblockparameter / Wertebereich (Werkseinstellung)
0 alle* CO2 -> F04 - 1: Kälteregelung, nur mit CO2 -> F11 - 1
Die Kälteregelung bewirkt eine Wirkrichtungsumkehr und eine
Rücklauftemperatur-Minimalbegrenzung in Rk2.
0 alle CO2 -> F05 - 1: Eingrenzung der Einstellbereiche
*
Funktionsblockparameter:
Starttemperatur / 20 bis 60 °C (25 °C)
Temperaturanstieg / 0 bis 10 °C/24 h (5 °C/24 h)
Maximaltemperatur / 25 bis 60 °C (45 °C)
Haltezeit Maximaltemperatur / 1 bis 10 Tage (4 Tage)
Temperaturabsenkung / 0 bis 10 °C/24 h (0 °C/24 h)
n START,
0 alle* CO2 -> F07 - 1: nur mit • CO2 -> F01 - 1
0 alle CO2 -> F08 - 1: nur mit • CO2 -> F01 - 1
*
0 alle CO2 -> F09 - 1: nur mit CO2 -> F01 - 1
*
Funktionsblockparameter:
Zykluszeit / 0 bzw. 1 bis 100 min (20 min)
K (Verstärkung) / 0 bis 25
P
0 alle CO2 -> F11 - 1: 4-Punkte-Kennlinie, nur mit CO2 -> F08 - 0
*
CO2 -> F11 - 0: Steigungskennlinie
1 alle* CO2 -> F12 - 1: mit [Rk2] 3-Punkt-Regelung
Funktionsblockparameter:
K (Verstärkung) / 0,1 bis 50,0 (2,0)
P
T (Nachstellzeit) / 1 bis 999 s (120 s)
N
T (Vorhaltezeit) / 0 bis 999 s (0 s)
V
T (Ventillaufzeit) / 5, 10, 15, ..., 240 s (45 s)
Y
CO2 -> F12 - 0 (nur Anl.10.0, 10.1, 10.3): 2-Punkt-Regelung
Funktionsblockparameter:
Schaltdifferenz / 1 bis 30 °C (5 °C)
minimale Einschaltzeit / 0 bis 10 min (2 min)
minimale Ausschaltzeit / 0 bis 10 min (2 min)
nn START, nnn START
• CO1 (2) -> F02 - 1
• CO1 (2) -> F02 - 1
• CO2 -> F11 - 0
mit [Y2] 0 bis 10 V-Regelung
