SMMS 1-Wege-Kassettengerät SH-Typ
Testlauf
• Bevor Sie die Klimaanlage nach Abschluss der Arbeiten betreiben, stellen Sie sicher, dass die Abdeckung des
Elektrokastens am Innengerät und das Wartungspaneel des Außengeräts geschlossen sind, und stellen Sie den
Schutzschalter auf die Position ON (ein). Sie können einen elektrischen Schlag erleiden, falls der Strom
eingeschaltet wird, ohne dass Sie vorher diese Prüfungen durchgeführt haben.
• Falls Probleme mit der Klimaanlage auftreten (z. B. ein Fehler wird angezeigt, es riecht verbrannt, ungewöhnliche
Geräusche sind zu hören, die Klimaanlage kühlt bzw. heizt nicht oder Wasser läuft aus), suchen Sie nicht selbst nach
der Ursache, sondern stellen Sie den Schutzschalter auf die Position OFF (aus) und wenden Sie sich an einen
Servicetechniker. Stellen Sie sicher, dass der Strom nicht wieder eingeschaltet wird (indem Sie beispielsweise den
Schutzschalter durch „außer Betrieb" kennzeichnen), bis ein qualifizierter Servicetechniker eintrifft. Die weitere
Verwendung der Klimaanlage in fehlerhaftem Zustand kann zur Verschlimmerung der mechanischen Probleme oder
zu elektrischen Schlägen und anderen Problemen führen.
• Prüfen Sie nach Beendigung der Arbeiten mit einem Isolationsmessgerät (500-V-Megger), ob der
Isolationswiderstand zwischen spannungsführenden Leitern und spannungsfreien Metallteilen (Erdpotenzial) 1 MΩ
oder mehr beträgt. Bei niedrigem Widerstandswert kann es zu Lecks oder zu Stromschlägen auf der Benutzerseite
kommen.
• Stellen Sie nach Abschluss der Installationsarbeiten sicher, dass kein Kühlmittel ausläuft, und prüfen Sie
Isolierwiderstand sowie Wasserableitung. Führen Sie danach einen Testlauf durch, um sicherzustellen, dass die
Klimaanlage ordnungsgemäß funktioniert.
Dem Benutzer mitzuteilende Informationen
• Teilen Sie dem Benutzer nach Abschluss der Installationsarbeiten mit, wo sich der Schutzschalter befindet. Sollte
der Benutzer nicht wissen, wo sich der Schutzschalter befindet, kann er diesen nicht ausschalten, falls Probleme mit
der Klimaanlage auftreten.
• Wenn das Ventilatorgitter beschädigt ist, fassen Sie das Außengerät nicht an, sondern schalten Sie den
Schutzschalter auf die Position OFF (aus) und rufen Sie einen Kundendienstfachmann(*1), um die Reparatur
durchzuführen. Stellen Sie den Schutzschalter erst wieder auf die Position ON (ein), nachdem die Reparaturen
abgeschlossen wurden.
Umsetzung
• Nur ein qualifizierter Installateur(*1) oder ein qualifizierter Servicetechniker(*1) darf die Klimaanlage umsetzen. Es ist
gefährlich, wenn die Klimaanlage durch einen nicht qualifizierten Benutzer umgesetzt wird, da es zu Bränden,
elektrischen Schlägen, Verletzungen, Wasseraustritten, Geräuschen und/oder Vibrationen kommen kann.
• Schließen Sie beim Durchführen der Abpumparbeiten zuerst den Kompressor, bevor Sie das Kühlmittelrohr trennen.
Wenn die Kältemittelleitung bei offenem Wartungsventil abgetrennt wird und der Kompressor noch läuft, werden Luft
oder andere Gase angesaugt. Der Druck im Kältemittelkreislauf steigt, und es besteht die Gefahr eines
Leitungsbruchs und dementsprechend die Gefahr von Verletzungen und anderen Störungen.
VORSICHT
Installation von Klimageräten mit modernen Kühlmitteln
• Diese Klimaanlage verwendet das neue HFC-Kühlmittel (R410A), das für die Ozonschicht unschädlich ist.
• R410A-Kühlmittel absorbiert Wasser sehr schnell, kann Membrane oxidieren und ist empfindlich gegen Öl. Der Druck
von R410A liegt etwa 1,6-mal höher als der von R22-Kühlmittel. Gleichzeitig mit dem Einsatz des neuen Kühlmittels
wurde auch das bisher verwendete Kühlmaschinenöl gewechselt. Verhindern Sie deshalb, dass bei
Installationsarbeiten Wasser, Staub, altes Kühlmittel oder Kühlmaschinenöl in den Kühlkreislauf gelangen.
• Um zu verhindern, dass falsches Kühlmittel und Kühlmaschinenöl eingefüllt wird, wurde, verglichen mit Systemen,
die mit konventionellen Kühlmitteln arbeiten, die Größe der Anschlüsse zur Befüllung der Haupteinheit geändert und
komplett neue Installationswerkzeuge konzipiert.
• Daher sind für das neue Kühlmittel (R410A) die entsprechenden Spezialwerkzeuge erforderlich.
• Verwenden Sie für die Anschlussleitungen ausschließlich neue, saubere Rohre, die eigens für R410A gefertigt
wurden, und achten Sie darauf, dass kein Wasser oder Staub eindringt.
Trennen des Gerätes von der Hauptstromversorgung.
• Das Gerät muss an die Hauptstromversorgung über einen Schalter angeschlossen werden, dessen Kontakte einen
Schaltabstand von mind. 3 mm aufweisen.
Die Installationssicherung muss für die Stromversorgungsleitung dieser Klimaanlage verwendet werden
(hierfür können alle Typen verwendet werden).
(*1) Siehe „Definition der Bezeichnungen „Qualifizierter Installateur" oder „Qualifizierter Servicetechniker"".
7-DE
Installationshandbuch
SMMS 1-Wege-Kassettengerät SH-Typ
2

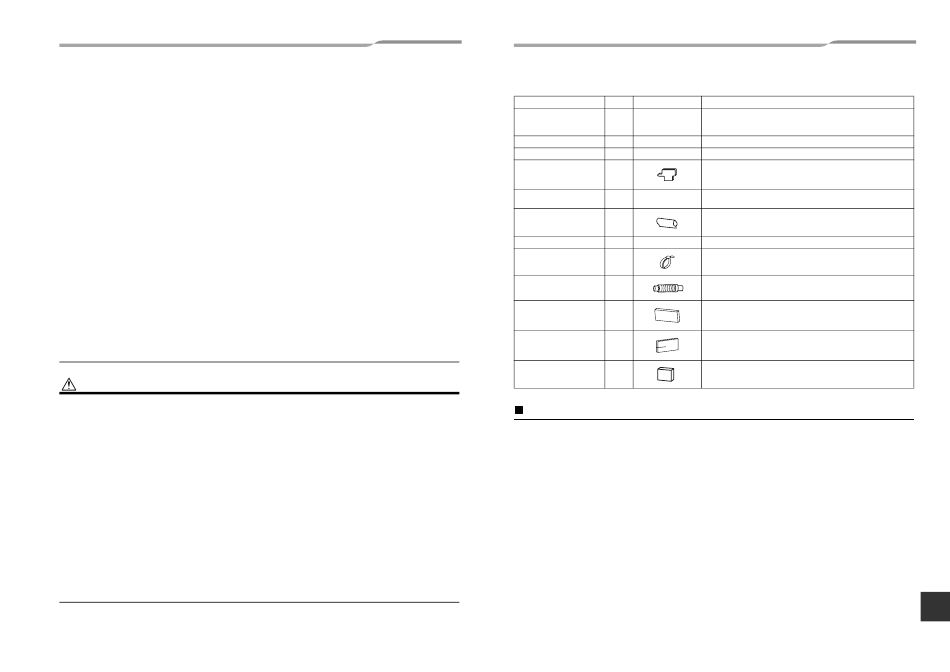

Zubehör
Teilename
Installationshandbuch
CD-ROM
Installationsmuster
Installationsmesswaage
Befestigungsschraube für
die Vorlage
Wärmeisolierungsleitung
Unterlegscheibe
Schlauchbinder
Flexibler Schlauch
Wärmeisolierung
Wärmeisolierung
Wärmeisolierung
Separat erhältliche Teile
Die Deckenblende und die Fernbedienung sind separat erhältlich. Folgen Sie für die Installation dieser Produkte
den diesen beiliegenden Handbüchern.
– 4 –
Menge
Form
(An Kunden übergeben)
1
Dieses Handbuch
(Sprachen, die in dieser Installationsanleitung nicht enthalten
sind, enthält die beiliegende CD-R.)
1
—
Installationshandbuch
1
—
Zur Prüfung der Deckenöffnung und der Position des Geräts
Zur Prüfung der Deckenöffnung und der Position des Geräts
1
(Gerät mit Installationsschablone)
4
M5 × 16L
Zur Montage der Schablone
2
Zur Isolation des Rohranschlusses
8
M10 × Ø34
Zum Aufhängen des Gerät
1
Zum Anschluss der Kondenswasserleitung
1
Zur Zentrierung der Kondenswasserleitung
1
Zur Isolation des Abflussanschlusses
1
Zur Versiegelung des Rohranschlusses (Mit Schlitz)
1
Zur Versiegelung des Rohranschlusses (Ohne Schlitz)
Installationshandbuch
Einsatz
DE
8-DE
