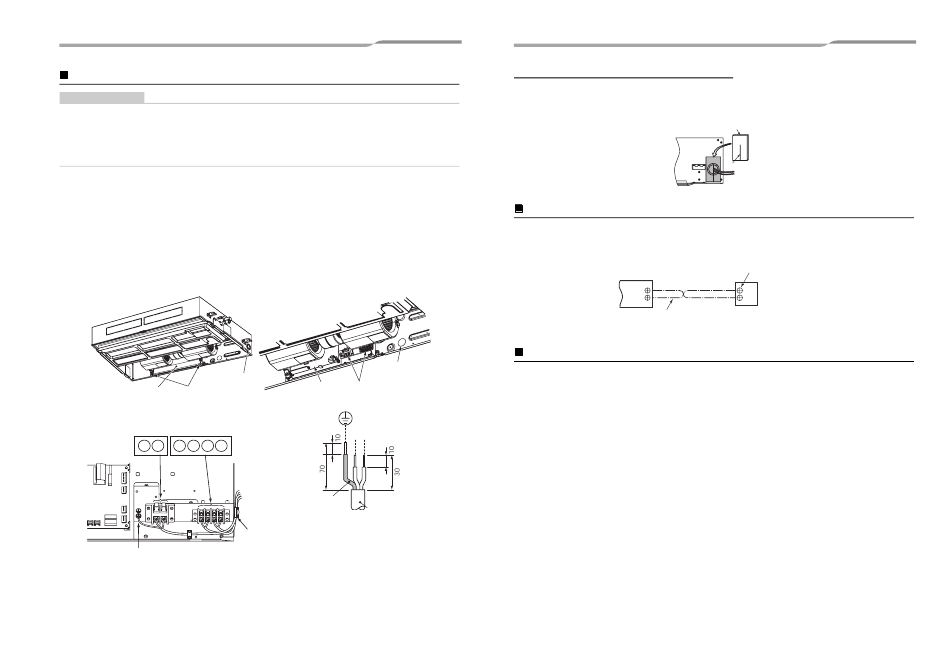

SMMS 1-Wege-Kassettengerät SH-Typ
Leitungsanschlüsse
ANFORDERUNGEN
• Verbinden Sie die Kabel entsprechend ihrer Klemmennummern. Fehlerhafte Anschlüsse können Schäden und
Fehlfunktionen verursachen.
• Führen Sie die Leitungen durch die entsprechenden Leitungsöffnungen des Innengeräts.
• Lassen Sie noch etwas Leitungsspiel (ca. 100 mm), damit der Stromkasten bei Wartung oder zu einem anderen
Zweck abgehängt werden kann.
• Die Fernbedienung wird mit Niederspannung betrieben. (Niemals an Netzspannung anschließen)
• Entfernen Sie die Abdeckung des Stromkastens.
• Schlitzen Sie die Buchse des Kabeleingangs auf, und führen Sie die Kabel durch den Schlitz.
* Bohren Sie zur Einführung von Kabeln durch die Rückseite eine Öffnung, und tauschen Sie die Buchse an der
Seite aus.
Bringen Sie an der Öffnung, die durch das Entfernen der Buchse verbleibt, den mitgelieferten Wärmeisolator
(ohne Schlitz) von innen an, um sie zu verschließen.
• Ziehen Sie die Schrauben der Klemmen fest an und fixieren Sie die Kabel mit den Kabelklemmen, die am
Schaltkasten befestigt sind.
(Darauf achten, dass die Kabel nicht unter Zug gesetzt werden.)
• Montieren Sie den Deckel des Schaltkastens, ohne dabei Kabel einzuklemmen.
• Versiegeln Sie den Kabelanschluss mit dem mitgelieferten Wärmeisolator.
(Andernfalls kann sich Kondenswasser bilden.)
Stromkasten
Zwei Schrauben
Innen-/Außen-Steuerkabel
Für
und Kabel für
Stromzufuh
Fernbedienung
R(L) S(N)
U
U
A
1
2
Erdnungs-
schraube
25-DE
Installationshandbuch
Öffnung für Kabeleingang
(Rückseite)
Kabeleingang
Klemmenblock
Leiterplatte
R
S
(L)
(N)
B
Erdleitung
Stromversorgungskabel
Kabel-klemme
SMMS 1-Wege-Kassettengerät SH-Typ
– 13 –
Behandlung des Kabelverbindungsanschlusses
Versiegeln Sie den Kabelverbindungsanschluss mit einem Wärmeisolator, wie in der Abbildung gezeigt.
Bei unzureichender Versiegelung entsteht innerhalb des Stromkastens Kondensat.
▼ Am Kabeleingang versiegeln
Anschluss der Fernbedienung
Isolieren Sie das Anschlusskabel auf einer Länge von ca. 9 mm ab.
▼ Verbindungsdiagramm
Klemmenblock für den
Anschluss der Innengerät-
Fernsteuerung
A
B
Kabel der Fernbedienung
(bauseits bereitzustellen)
Adresseinrichtung
Richten Sie die Adressen wie im Installationshandbuch zur Außeneinheit beschrieben ein.
Installationshandbuch
Aufliegende Fläche
Schlitz
Klemmenblock
Fernsteuerung
A
B
26-DE
