SMMS 1-Wege-Kassettengerät SH-Typ
▼ Stromversorgung
Stromversorgung
Die Bemessungswerte für Netzschalter, Schutzschalter, Netzkabel und Sicherungen für die Raumeinheiten sollten
entsprechend den Gesamtstromwerten der Raumeinheiten gewählt werden.
Netzkabel
Steuerleitungen, Leitungen für zentrale Steuerung
• Für die Verbindung zwischen Raumeinheit, Außeneinheit und zentraler Steuerung werden 2-adrige, gepolte
Kabel verwendet.
• Verwenden Sie 2-adrige, geschirmte Kabel, um Störeinflüsse zu vermeiden.
• Die Gesamtlänge der Steuerleitungen ergibt sich aus der Gesamtleitungslänge zwischen Raum- und
Außeneinheiten sowie den Leitungen für die zentrale Steuerung.
▼ Steuerleitung
Steuerleitungen zwischen
Raumeinheiten und Außeneinheit
(2-adriges geschirmtes Kabel)
Leitungen für zentrale Steuerung
(2-adriges, geschirmtes Kabel)
Anschluss der Fernbedienung
Zum Anschluss der Fernbedienung und Gruppen-Fernbedienung wird ein 2-adriges Kabel ohne Polarität
verwendet.
Verkabelung der Fernbedienung, Verkabelung der
Fernbedienung zwischen den Geräten
Gesamtleitungslänge für Fernbedienungskabel und
Fernbedienungskabel zwischen Geräten = L + L1 + L2 + ... Ln
Gesamtleitungslänge für Fernbedienungskabel zwischen Geräten = L1 + L2 + ... Ln
VORSICHT
Die Fernbedienungskabel (Steuerleitungen) und die Netzkabel (220–240 VAC) müssen mit Abstand
zueinander verlegt werden und dürfen nicht durch die gleichen Kabelkanäle gezogen werden. Dies kann
zu Geräuschbildung oder anderen Problemen auf dem Steuerungssystem führen.
Raumgerät
Raumgerät
L
Anschluss der
Fernbedienung
L1
Verkabelung der Fernbedienung
Fernbedienung
zwischen den Geräten
23-DE
Installationshandbuch
220 V–240 V ~, 50 Hz
220 V ~, 60 Hz
Unter 50 m
2,5 mm
2
(bis zu 1 000 m) 1,25 mm²
Drahtgröße
(bis zu 2 000 m) 2,0 mm²
(bis zu 1 000 m) 1,25 mm²
Drahtgröße
(bis zu 2 000 m) 2,0 mm²
Drahtgröße: 0,5 mm² bis 2,0 mm²
Nur mit Kabel
Bis zu 500 m
Inklusive kabelloser Option
Bis zu 400 m
Bis zu 200 m
Raumgerät
Raumgerät
L2
Ln
(Max. 8 Geräte)
SMMS 1-Wege-Kassettengerät SH-Typ
Verbindungsleitungen zwischen Raum- und Außeneinheiten
HINWEIS
Eine Außeneinheit, die mit anderen Außen- und Raumeinheiten verbunden ist, wird automatisch zur Haupteinheit.

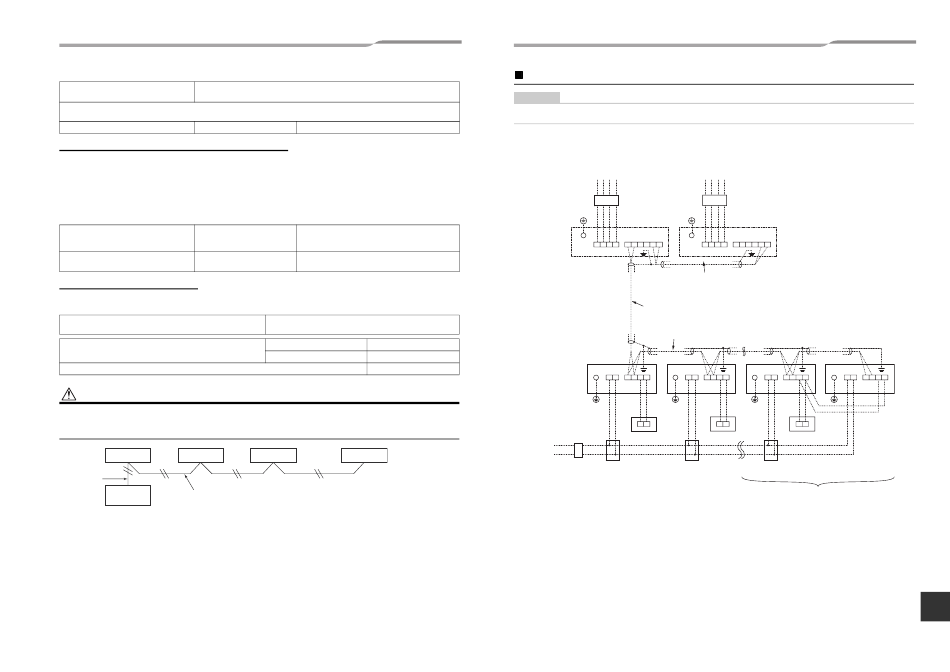

▼ Anschlussbeispiel
Spannungsversorgung Außeneinheit
380 V–415 V ~, 50 Hz
380 V ~, 60 Hz
Schutzschalter
Leit-Außengerät
L1 L2 L3 N
U1 U2 U3 U4
U5 U6
Erdungsklemme
Steuerleitungen zwischen Raum- und Außeneinheiten
Raumgerät
Erde
L N
U1 U2
A B
Spannungsversorgung Raumeinheit
A B
220 V–240 V ~, 50 Hz
Fernbedienung
220 V ~, 60 Hz
Schutzschalter,
Anschlusskasten
Netzschalter
– 12 –
Installationshandbuch
Spannungsversorgung Außeneinheit
380 V–415 V ~, 50 Hz
380 V ~, 60 Hz
Schutzschalter
Nachgeschaltete
Außeneinheit
L1 L2 L3 N
U1 U2 U3 U4
U5 U6
Erdungsklemme
Steuerleitungen zwischen Außeneinheiten
Steuerleitungen zwischen Raumeinheiten
Raumgerät
Raumgerät
Raumgerät
Erde
Erde
Erde
L N
U1 U2
A B
L N
U1 U2
A B
L N
A B
A B
Fernbedienung
Fernbedienung
Anschlusskasten
Anschlusskasten
Gruppensteuerung
U1 U2
A B
DE
24-DE
