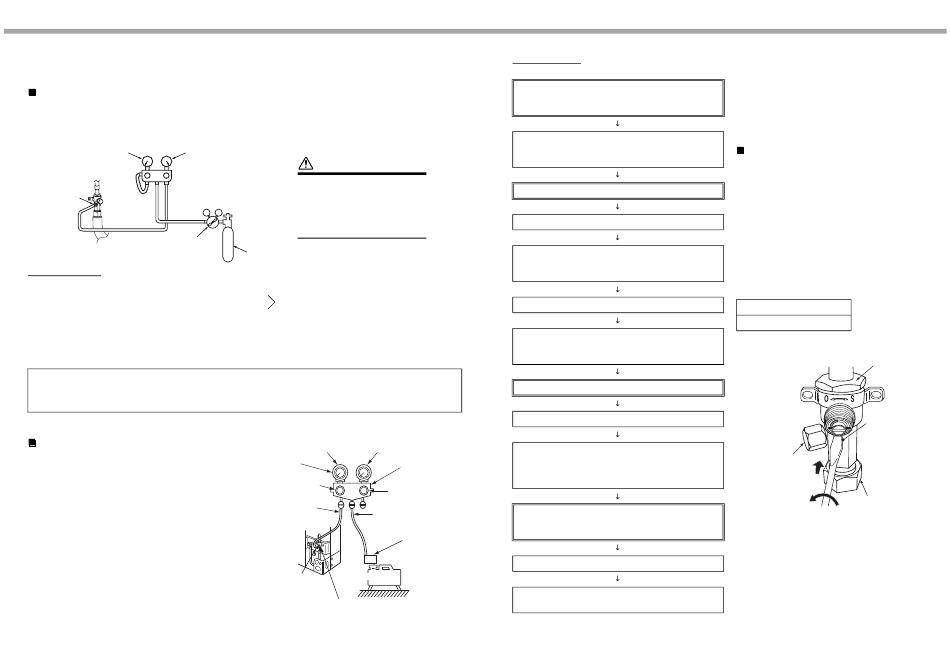

ENTLÜFTUNG
Dichtigkeitstest
Führen Sie nach Abschluss der Installation der Kältemittelleitungen einen Dichtigkeitstest durch. Um den
Dichtigkeitstest durchzuführen, schließen Sie eine Stickstoffgasflasche an und setzen die Rohrleitungen mit
Stickstoffgas nach den folgenden Angaben unter Druck.
Niederdruckmanometer
Hochdruckmanometer
Manometerverteiler
V
V
L
H
Füllanschluss
Druckminderventil
Gasleckprüfung
Schritt 1...Druckbeaufschlagung für 5 Minuten oder länger auf
2
0,5 MPa (5 kg/cm
G)
Schritt 2...Druckbeaufschlagung für 5 Minuten oder länger auf
2
1,5 MPa (15 kg/cm
G)
Schritt 3...Druckbeaufschlagung für 24 Stunden auf 4,15 MPa (42 kg/cm
(Beachten Sie, dass sich der Druck bei unterschiedlichen Umgebungstemperaturen während der
Druckbeaufschlagung und nach 24 Stunden um ca. 0,01 MPa (0,1 kg/cm
kompensiert werden sollte.)
Fällt der Druck in den Schritten 1 bis 3 ab, überprüfen Sie die Anschlüsse auf Lecks.
Prüfen Sie die Verbindungen mit schäumender Flüssigkeit usw. auf Lecks. Ergreifen Sie Maßnahmen, um
eventuelle Lecks zu beseitigen, wie z. B. erneutes Löten der Rohrleitungen und Anziehen der Bördelmuttern, und
führen Sie dann den Dichtigkeitstest erneut durch.
* Pumpen Sie den Stickstoff nach Abschluss des Dichtigkeitstests ab.
Entlüftung
Verwenden Sie aus Umweltschutzgründen bei der
Installation des Geräts zur Entlüftung der Rohrleitungen
eine Vakuumpumpe.
• Lassen Sie aus Umweltschutzgründen niemals
Kühlmittelgase in die Atmosphäre entweichen.
• Verwenden Sie eine Vakuumpumpe, um die in den
Leitungen befindliche Luft (Stickstoff usw.)
abzupumpen. Wird nicht die gesamte Luft entfernt,
sinkt die Leistung der Klimaanlage.
Beachten Sie, dass die Vakuumpumpe mit einem
Rückschlagventil ausgestattet sein muss, damit kein Öl
aus der Pumpe in die Rohrleitungen des Klimageräts
zurückfließen kann, wenn die Pumpe stoppt.
(Öl kann im Kühlkreislauf einer mit R32 betriebenen
Anlage zu Problemen führen.)
DE-33
VORSICHT
Verwenden Sie für den
Dichtigkeitstest niemals
Sauerstoff, brennbares Gas oder
giftiges Gas.
Stickstoffgas
Größere Leckagen können erkannt werden.
2
G) .... Mikrolecks können erkannt werden.
2
G) pro 1 °C ändert, so dass dies
Mehrbereichsmanometer
Manometer
–101 kPa
Mehrwegmanometerventil
(–76 cmHg)
Hochdruckseite
Niederdruckseite
(Vollständig
geschlossen halten)
Füllschlauch
(Nur für R32 oder
Füllschlauch
R410A)
(Nur für R32 oder
R410A)
Adapter für
Vakuumpumpe zur
Rückflussverhinderung
(nur für R32 oder
R410A)
Vakuumpumpe
Füllstutzen
(Ventilstift,
Regelstift)
Kompaktventil Gasseite
Vakuumpumpe
Schließen Sie den Füllschlauch wie in der Abbildung
dargestellt an, wenn das Ventil des Manometers
vollständig geschlossen ist.
Schließen Sie den Anschlussstutzen des Füllschlauchs
so an, dass der Ventilstift (Regelstift) am Füllstutzen
des Systems nach innen gedrückt wird.
Öffnen Sie die Niederdruckseite ganz.
Schalten Sie die Vakuumpumpe EIN. (*1)
Lösen Sie die Bördelmutter des geschlossenen
Kompaktventils (gasseitig) ein wenig, um zu prüfen, ob
Luft hindurch geht. (*2)
Ziehen Sie die Bördelmutter wieder fest.
Saugen Sie die Luft ab, bis das
Mehrbereichsmanometer einen Druck von –101 kPa
(–76 cmHg) anzeigt. (*1)
Schließen Sie die Niederdruckseite ganz.
Schalten Sie die Vakuumpumpe AUS.
Lassen Sie die Vakuumpumpe 1 bis 2 Minuten
angeschlossen, und überprüfen Sie, ob die
Druckanzeige am Mehrbereichsmanometer konstant
bleibt.
Öffnen Sie die Ventilspindel bzw. den Ventilhebel
vollständig. (Zunächst an der Flüssigkeits- und dann an
der Gasseite)
Entfernen Sie den Füllschlauch vom Füllstutzen.
Ziehen Sie das Ventil und die Kappen des Füllstutzens
fest.
- 17 -
*1
Verwenden Sie Vakuumpumpe, Pumpenadapter und
Mehrwegmanometerventil nur wie in den jeweiligen
Handbüchern der Geräte beschrieben.
Prüfen Sie, ob das Öl der Vakuumpumpe bis zur Markierung
des Ölstandsanzeigers reicht.
*2
Wenn keine Luft eingefüllt wird, prüfen Sie nochmals, ob der
Anschlussstutzen des Ablassschlauchs, der den Ventilstift
nach innen drückt, fest mit dem Füllstutzen verbunden ist.
So öffnen Sie das Ventil
Öffnen Sie die Ventile des Außengerätes vollständig.
(Zuerst das Ventil auf der Flüssigkeitsseite vollständig
öffnen, dann das Ventil auf der Gasseite vollständig
öffnen.)
* Die Ventile dürfen nicht geöffnet oder geschlossen
werden, wenn die Umgebungstemperatur -20 °C oder
weniger beträgt. Andernfalls können die O-Ringe des
Ventils beschädigt werden, und es kann Kältemittel
austreten.
Flüssigkeitsseitig
Öffnen Sie das Ventil mit einem Sechskantschlüssel.
Sechskantschlüssel
4 mm
Gasseitig
Kugelventil
Ventileinheit
Drehen Sie den
Schlitzschraubendreher
um 90° gegen den
Uhrzeigersinn bis zum
Anschlag. (ganz offen)
Füllstutzen
(1)
(2)
Bördelmutter
DE-34
