7

ELEKTROINSTALLATION

WARNUNG
1. Verwenden Sie die angegebenen Kabel, und
überprüfen Sie ihre Verbindung. Befestigen Sie
die Kabel sicher mit den Schellen
(Zugentlastung), sodass die Kontakte an den
Klemmen nicht belastet werden.
Bei fehlerhaftem Kontakt oder fehlerhafter
Befestigung besteht Brandgefahr usw.
2. Stellen Sie sicher, dass das Erdungskabel
angeschlossen ist. (Erdungsarbeiten)
Eine ungenügende Erdung kann Stromschläge
verursachen.
Schließen Sie die Erdungskabel nie an Gas- oder
Wasserleitungen, Blitzableiter oder
Erdungsleitungen von Telefonkabeln an.
3. Bei der Installation des Geräts müssen die
nationalen Verdrahtungsvorschriften
eingehalten werden.
Leistungseinschränkungen im Stromkreis oder eine
fehlerhafte Installation können elektrische Schläge
oder Brände verursachen.
VORSICHT
• Für die Stromversorgungsleitung des Klimageräts
muss eine Sicherung installiert werden.
• Wird die Verkabelung nicht fachgerecht ausgeführt,
kann dies zu einem Kabelbrand oder
Rauchentwicklung führen.
• Das Klimagerät muss an einen eigenen Stromkreis
angeschlossen werden, der ausschließlich für die
Versorgung des Klimageräts verwendet wird.
• Dieses Produkt kann an Netzstrom angeschlossen
werden. Feste Verdrahtung:
In der Festverdrahtung muss ein Schalter, der alle
Pole unterbricht und einen Kontaktabstand von
mindestens 3 mm aufweist, integriert sein.
• Verwenden Sie nur die Kabelklemmen, die mit dem
Gerät mitgeliefert wurden.
• Achten Sie beim Abisolieren der Netzkabel und der
Verbindungskabel von Innen- und Außengerät darauf,
dass weder die leitenden Adern noch die innere
Isolierung beschädigt oder zerkratzt werden.
• Verwenden Sie als Netzkabel und Verbindungskabel
von Innen- und Außengerät nur Kabel der
angegebenen Stärke und des angegebenen Typs mit
den erforderlichen Schutzkomponenten.
DE-39
• Entfernen Sie das Servicefeld und die
Anschlussabdeckung.
• Für die Verkabelung kann ein Leitungsrohr in der
Bohrung installiert werden. Wenn die Größe der
Bohrung nicht dem zu verwendenden
Verkabelungsrohr entspricht, vergrößern Sie die
Bohrung bis zur erforderlichen Größe.
• Sichern Sie Netzkabel und Verbindungskabel von
Innen- und Außengerät mit Kabelbindern entlang der
Anschlussleitung, damit sie den Kompressor oder die
Ablassleitung nicht berühren.
(Kompressor und Ablassleitung werden heiß.)

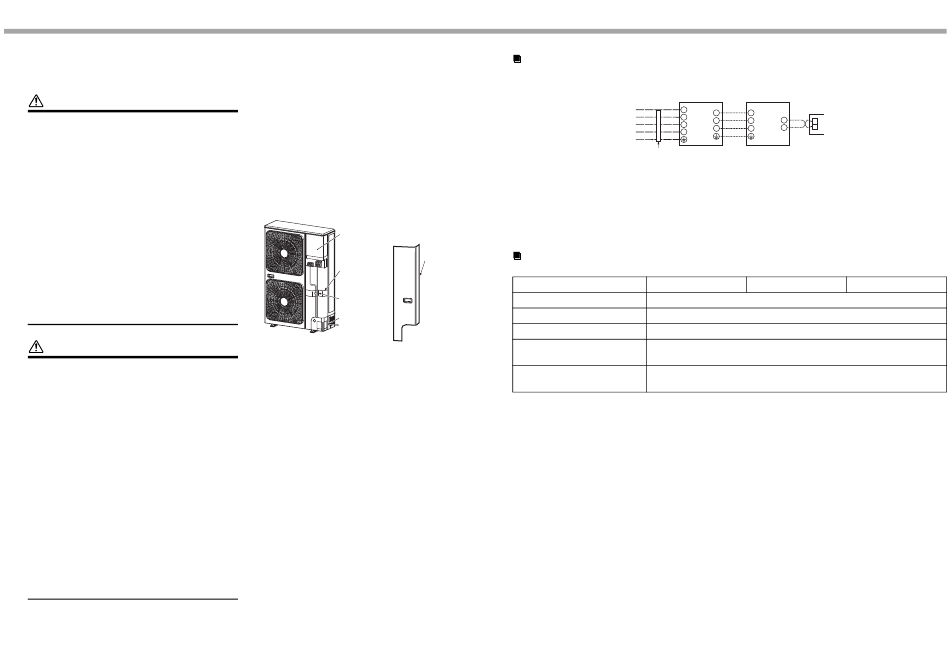

Schaltkasten
Befesti-
Blende
gungsplatte
des Leitungs-
ventils
Kabelschelle
Rohrdurch-
führung
Verdrahtung zwischen Raumgerät und Außengerät
Die gestrichelten Linien zeigen Verdrahtung am Installationsort.
Eingangsspannung
380-415 V 3N~ 50Hz
• Schließen Sie die Adern des Verbindungskabels zwischen Raumgerät und Außengerät an den Anschlussklemmen
der beiden Geräte an. Identische Adern sind an Klemmen mit gleicher Nummerierung anzuschließen.
Eine falsche Verdrahtung kann zum Ausfall des Geräts führen.
Schließen Sie an das Klimagerät ein Netzkabel mit den folgenden Spezifikationen an.

Strom- und Kabelspezifikationen

Modell (RAV-GP Typ)
Stromversorgung
Maximaler Betriebsstrom
Empfohlene Feldsicherung
Netzkabel*
Verbindungskabel Raumgerät/
Außengerät*
×
* Anz. der Drähte Drahtdurchmesser
- 20 -
Außengerät Raumgerät
Kabelfernbedienung
L1
1 1
L2
2 2 Α
L3
Β
3 3
N
Schutzschalter
110AT8 140AT8
380-415 V 3N~ 50 Hz
16,4 A
20 A
×
2
5 2,5 mm oder mehr
(H07 RN-F oder 60245 IEC 66)
×
2
4 1,5 mm oder mehr
(H07 RN-F oder 60245 IEC 66)
160AT8
DE-40
