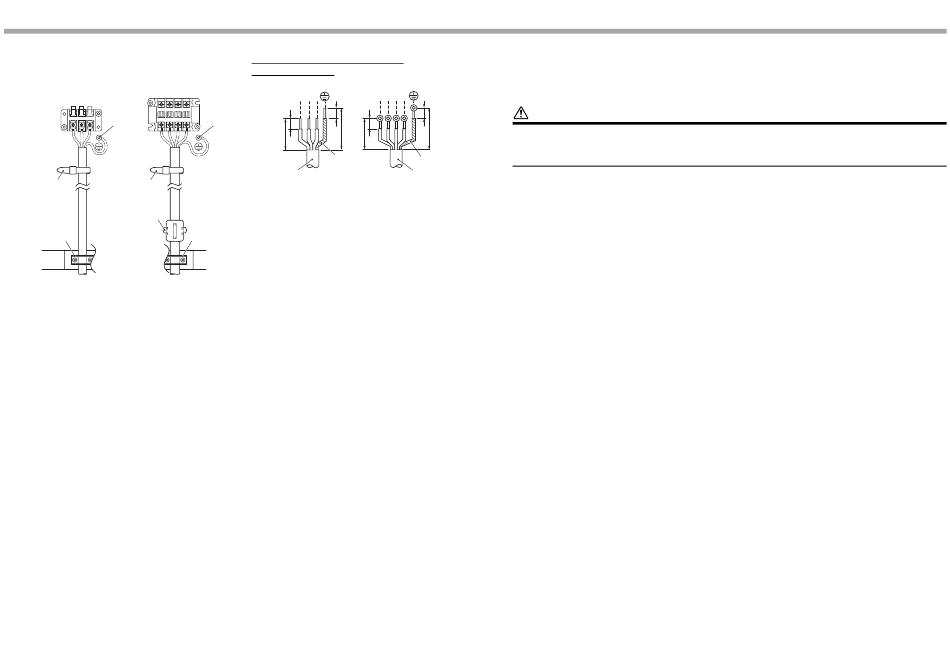

Verbindungskabel
Raumgerät/
Stromversorgungskabel
Außengerät
Erdungs-
1 2 3 schraube
L1 L2 L3
Kabelschelle Kabelschelle
Klemmenfilter
(Zubehör)
Kabelschelle
DE-43
Abisolierlänge des Netz- und der
Verbindungskabel
1 2 3
10
10
Erdungs-
schraube
N
50
40 40
(mm)
Erdleiter
Verbindungskabel
Kabelschelle
8

ERDUNG

L1 L2 L3 N 10
10
WARNUNG
50
Stellen Sie sicher, dass das Erdungskabel angeschlossen ist. (Erdungsarbeiten)
Eine ungenügende Erdung kann einen Stromschlag verursachen.
Erdleiter
Stromversorgungskabel
Schließen Sie den Erdleiter entsprechend der gültigen technischen Vorgaben korrekt an.
Der Erdleiter muss angeschlossen werden, um elektrische Schläge, Störsignale und elektrostatisches Aufladen der
Außengeräte-Oberfläche durch die Hochfrequenzstrahlung des Frequenzwandlers (Inverters) im Außengerät zu
verhindern.
Das Berühren des nicht korrekt geerdeten Außengeräts kann Stromschläge durch elektrostatische Aufladung
verursachen.
9

ANSCHLUSS

Nachdem Sie die Kühlmittelleitung, die Verkabelung zwischen den Geräten und die Ablaufleitung installiert haben,
umwickeln Sie diese mit Klebeband, und befestigen Sie sie mit handelsüblichen Schellen oder vergleichbaren
Halterungen an der Wand.
Achten Sie darauf, dass die Netzkabel und Verbindungskabel zwischen Innen-/Außengerät zu dem gasseitigen Ventil
und zu Leitungen ohne Wärmeisolierung ausreichenden Abstand haben.
10

TESTLAUF

• Schalten Sie den Fehlerstrom-Schutzschalter spätestens 12 Stunden vor dem Start des Testlaufs ein, um
den Kompressor beim Starten zu schützen.
Zum Schutz des Kompressors werden 380-415 VAC in das Gerät für die Vorheizung des Kompressors eingespeist.
• Überprüfen Sie folgende Punkte, bevor Sie einen Testlauf durchführen.
• Alle Leitungen sind korrekt angeschlossen und weisen keine Lecks auf.
• Das Ventil ist geöffnet.
Wenn der Kompressor mit geschlossenem Ventil betrieben wird, entsteht Überdruck im Außengerät. Dadurch kann
der Kompressor oder andere Komponenten beschädigt werden.
Wenn Anschlüsse undicht sind, wird Luft eingesogen, und der Innendruck steigt weiter an. Dies kann zu einem
Platzen der Leitungen und zu Verletzungen führen.
• Das Klimagerät darf nur mit dem korrekten Verfahren gemäß Benutzerhandbuch betrieben werden.
- 22 - DE-44
