Aufbau und Funktion
Drahtführung konfektionieren
5.4.1.2
Drahtvorschubrollen wechseln
Pos. Symbol
1
2
3
4
5
•
Knebel um 90° in oder gegen den Uhrzeigersinn drehen (Knebel rastet ein).
•
Verschlussbügel um 90° nach außen klappen.
•
Druckeinheiten lösen und umklappen (Spanneinheiten mit Gegendruckrollen klappen automatisch
hoch).
•
Drahtvorschubrollen von der Rollenaufnahme abziehen.
•
Neue Drahtvorschubrollen unter Beachtung der Tabelle "Übersicht Drahtvorschubrollen" wählen und
den Antrieb in umgekehrter Reihenfolge wieder zusammensetzen.
30
Beschreibung
0
Knebel
Mit dem Knebel werden die Verschlussbügel der Drahtvorschubrollen fixiert.
Verschlussbügel
Mit den Verschlussbügeln werden die Drahtvorschubrollen fixiert.
Druckeinheit
Fixierung der Spanneinheit und Einstellen des Anpressdruckes.
Spanneinheit
Drahtvorschubrolle
siehe Tabelle Übersicht Drahtvorschubrolle

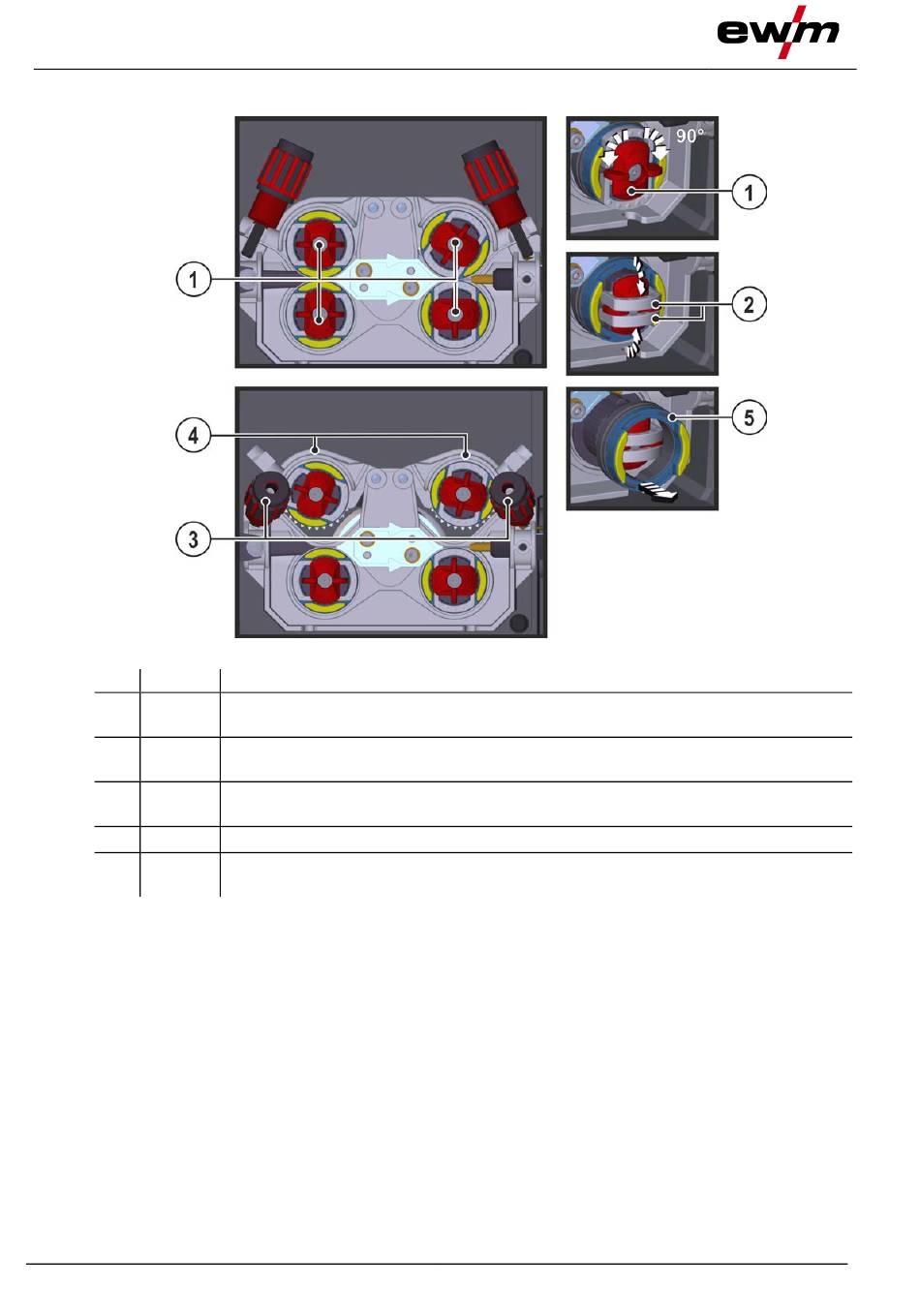

Abbildung 5-14
099-005637-EW500
27.04.2021
