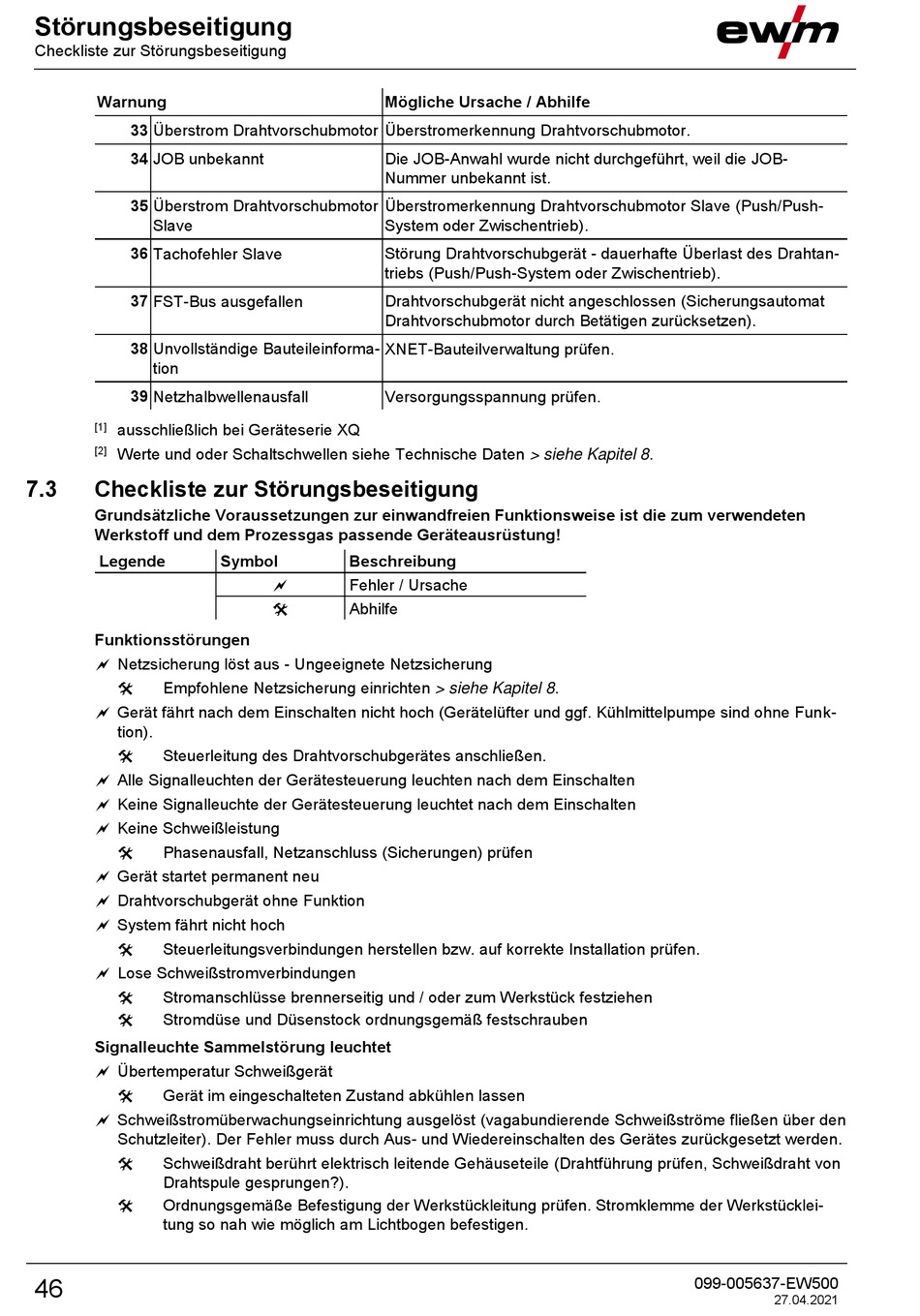

Störungsbeseitigung
Checkliste zur Störungsbeseitigung
Warnung
33 Überstrom Drahtvorschubmotor Überstromerkennung Drahtvorschubmotor.
34 JOB unbekannt
35 Überstrom Drahtvorschubmotor
Slave
36 Tachofehler Slave
37 FST-Bus ausgefallen
38 Unvollständige Bauteileinforma-
tion
39 Netzhalbwellenausfall
ausschließlich bei Geräteserie XQ
[1]
Werte und oder Schaltschwellen siehe Technische Daten > siehe Kapitel 8.
[2]
7.3
Checkliste zur Störungsbeseitigung
Grundsätzliche Voraussetzungen zur einwandfreien Funktionsweise ist die zum verwendeten
Werkstoff und dem Prozessgas passende Geräteausrüstung!
Legende
Funktionsstörungen
Netzsicherung löst aus - Ungeeignete Netzsicherung
Empfohlene Netzsicherung einrichten > siehe Kapitel 8.
Gerät fährt nach dem Einschalten nicht hoch (Gerätelüfter und ggf. Kühlmittelpumpe sind ohne Funk-
tion).
Steuerleitung des Drahtvorschubgerätes anschließen.
Alle Signalleuchten der Gerätesteuerung leuchten nach dem Einschalten
Keine Signalleuchte der Gerätesteuerung leuchtet nach dem Einschalten
Keine Schweißleistung
Phasenausfall, Netzanschluss (Sicherungen) prüfen
Gerät startet permanent neu
Drahtvorschubgerät ohne Funktion
System fährt nicht hoch
Steuerleitungsverbindungen herstellen bzw. auf korrekte Installation prüfen.
Lose Schweißstromverbindungen
Stromanschlüsse brennerseitig und / oder zum Werkstück festziehen
Stromdüse und Düsenstock ordnungsgemäß festschrauben
Signalleuchte Sammelstörung leuchtet
Übertemperatur Schweißgerät
Gerät im eingeschalteten Zustand abkühlen lassen
Schweißstromüberwachungseinrichtung ausgelöst (vagabundierende Schweißströme fließen über den
Schutzleiter). Der Fehler muss durch Aus- und Wiedereinschalten des Gerätes zurückgesetzt werden.
Schweißdraht berührt elektrisch leitende Gehäuseteile (Drahtführung prüfen, Schweißdraht von
Drahtspule gesprungen?).
Ordnungsgemäße Befestigung der Werkstückleitung prüfen. Stromklemme der Werkstücklei-
tung so nah wie möglich am Lichtbogen befestigen.
46
Mögliche Ursache / Abhilfe
Die JOB-Anwahl wurde nicht durchgeführt, weil die JOB-
Nummer unbekannt ist.
Überstromerkennung Drahtvorschubmotor Slave (Push/Push-
System oder Zwischentrieb).
Störung Drahtvorschubgerät - dauerhafte Überlast des Drahtan-
triebs (Push/Push-System oder Zwischentrieb).
Drahtvorschubgerät nicht angeschlossen (Sicherungsautomat
Drahtvorschubmotor durch Betätigen zurücksetzen).
XNET-Bauteilverwaltung prüfen.
Versorgungsspannung prüfen.
Symbol
Beschreibung
Fehler / Ursache
Abhilfe
099-005637-EW500
27.04.2021
