Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
13
14
099-005637-EW500
27.04.2021

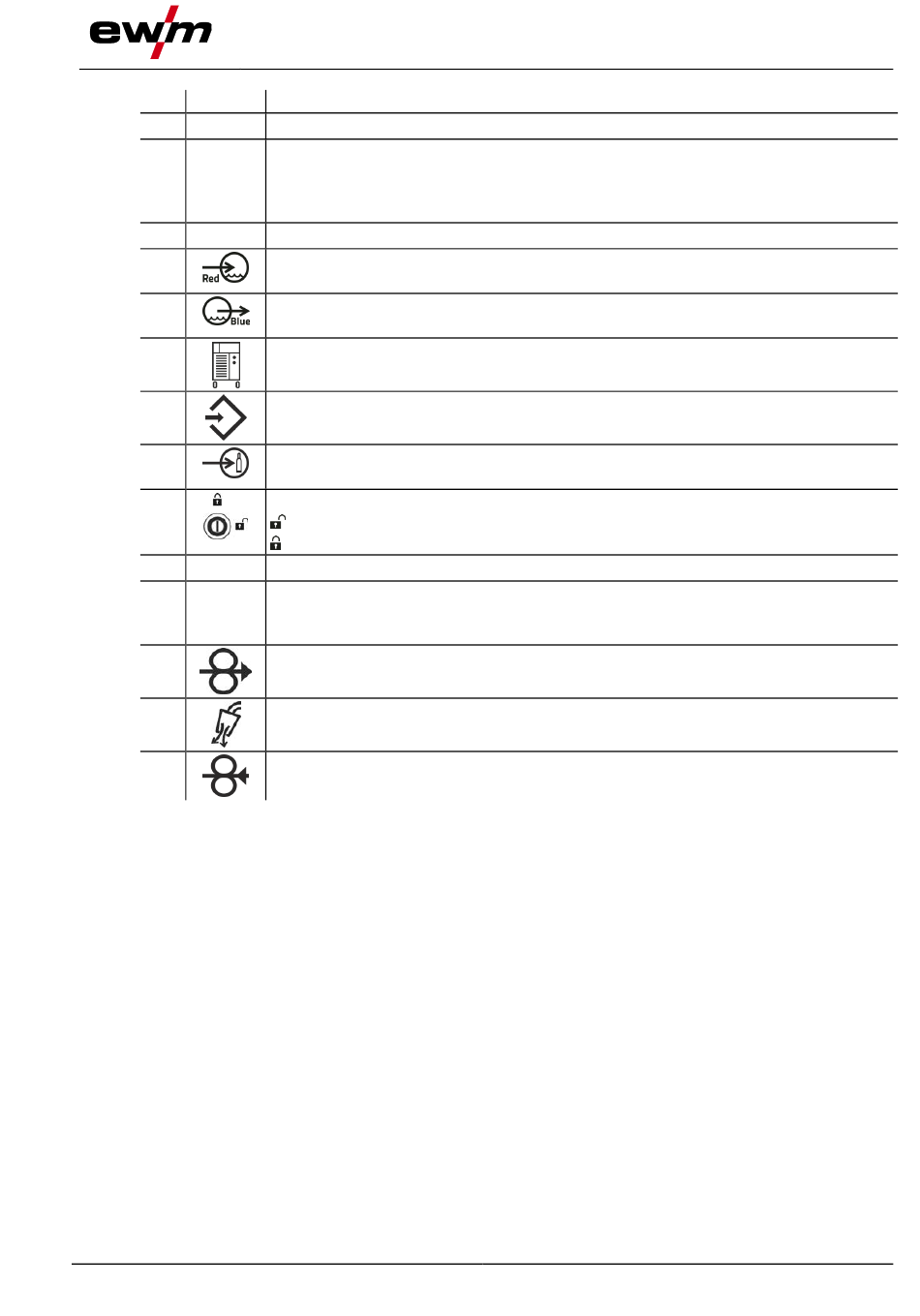

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Drahtspulenaufnahme
Schutzklappe
Abdeckung für den Drahtvorschubantrieb und weiteren Bedienelementen.
Auf der Innenseite befinden sich je nach Geräteserie weitere Klebeschilder mit Informa-
tionen zu Verschleißteilen und JOB-Listen.
Schiebeverschluss, Verriegelung der Schutzklappe
Schnellverschlusskupplung (rot) - Option
Kühlmittelrücklauf
Schnellverschlusskupplung (blau) - Option
Kühlmittelvorlauf
Anschlussstecker, Schweißstrom Stromquelle
Schweißstromverbindung zwischen Stromquelle und Drahtvorschubgerät
Anschlussbuchse 14-polig
Steuerleitung Drahtvorschubgerät
Anschlussgewinde - G¼"
Schutzgasanschluss (Eingang)
Schlüsselschalter zum Schutz gegen unbefugte Benutzung > siehe Kapitel 5.8
--------- Änderungen möglich
---------- Änderungen nicht möglich
Drahtvorschubeinheit
Beleuchtung, Innenraum
Die Beleuchtung wird im Energiesparmodus und beim E-Hand- und WIG-Schweißen
abgeschaltet.
Drucktaste Drahteinfädeln
Spannungs- und gasfreies Einfädeln der Drahtelektrode > siehe Kapitel 5.4.1.3.
Drucktaste Gastest / Schlauchpaket spülen > siehe Kapitel 5.2.2
Drucktaste, Drahtrückzug
Spannungs- und gasfreies Ausfädeln der Drahtelektrode.
Seitenansicht von links und rechts
17
