Elektrischer Anschluss

24
6 Elektrischer Anschluss
WARNUNG
L
Gerät unter Spannung
Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen
‣
Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
‣
Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und
muss die Anweisungen dieser Anleitung befolgen.
‣
Stellen Sie vor Beginn der Anschlussarbeiten sicher, dass an keinem Kabel Spannung
anliegt.
6.1

Anschluss an den Messumformer

6.1.1

Kabelschirm an Erdungsschiene des Messumformers auflegen

WARNUNG
L
Sensor nicht geerdet
Durch unsauber ausgeführte Wartungsarbeiten (Lampentausch) verursachter Feuchtig-
keits- oder Schmutzeintrag ins Gehäuse kann beim Berühren einen Stromschlag zur Folge
haben.
‣
Zur Wahrung Ihrer Arbeitssicherheit: Schließen Sie den Kabelschirm des Sensors
immer an die Erdungsschiene des Messumformers oder des Schaltschranks an.
Verwenden Sie möglichst nur konfektionierte Originalkabel. Sensorkabel müssen
geschirmte Kabel sein.

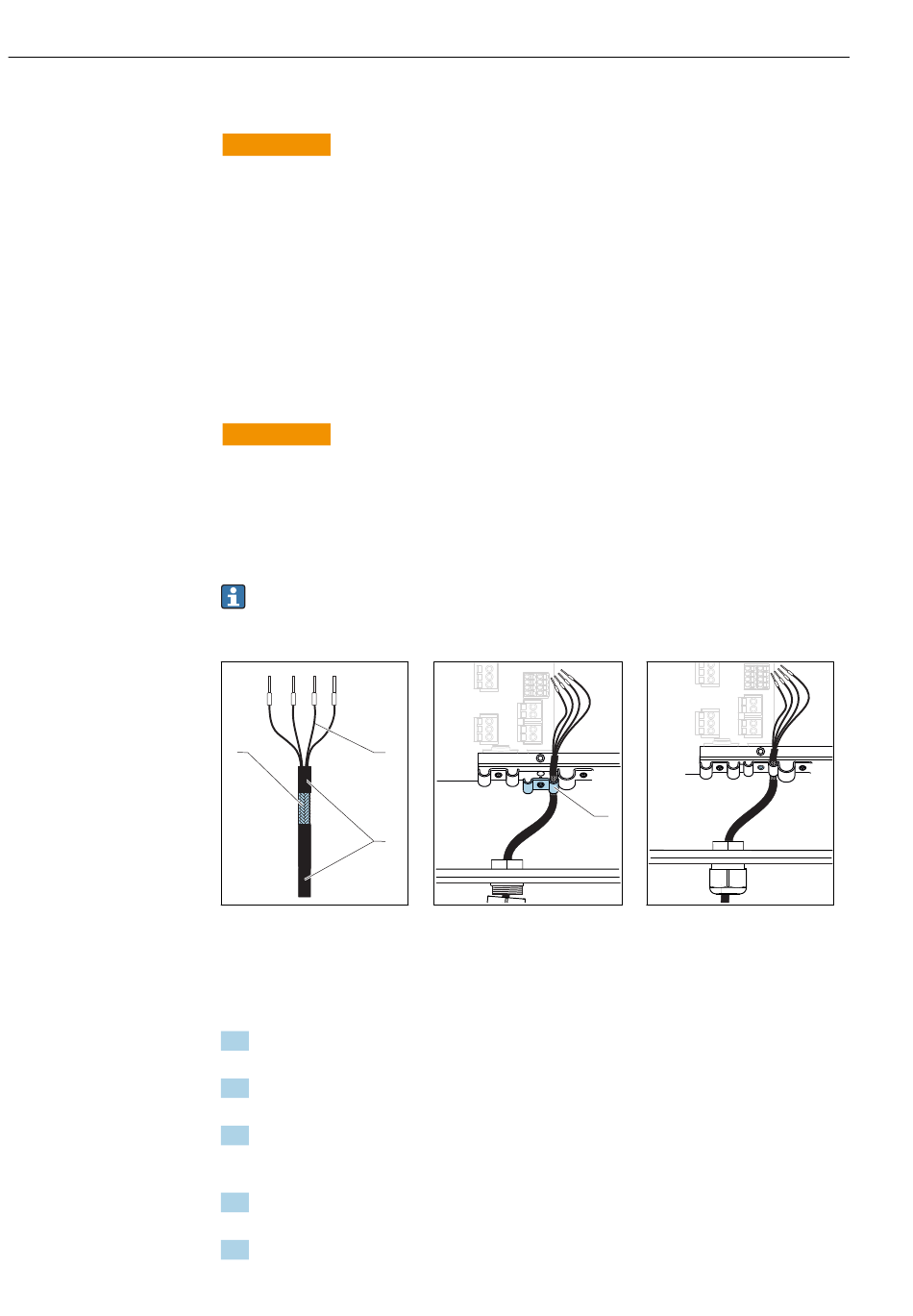

Kabelbeispiel (entspricht nicht zwangsläufig dem Originalkabel)
1 2
3
 21 Konfektioniertes Kabel
1 Außenschirm (frei gelegt)
2 Kabeladern mit Endhülsen
3 Kabelmantel (Isolierung)
1) Beachten Sie die Hinweise im Kapitel "Schutzart sicherstellen"
1. Lösen Sie eine geeignete Kabelverschraubung an der Unterseite des Gehäuses und
entfernen Sie den Blindstopfen aus der Durchführung.
2. Fädeln Sie die Verschraubung richtig herum auf das Kabelende und ziehen Sie das
Kabel durch die Durchführung ins Gehäuse.
3. Verlegen Sie das Kabel im Gehäuse so, dass der freigelegte Kabelschirm in eine der
Kabelschellen passt und die Kabeladern sich leicht bis zum Anschlussstecker am
Elektronikmodul verlegen lassen.
4. Schrauben Sie die Kabelschelle auf und klemmen Sie das Kabel ein. Anschließend zie-
hen Sie die Schraube der Kabelschelle wieder fest.
5. Schließen Sie die Kabeladern nach Anschlussplan an.
 22 Kabel einlegen
4 Erdungsschelle
Viomax CAS51D
4
 23 Schraube festziehen (2 Nm)
Kabelschirm ist durch Erdungs-
1)
schelle geerdet
