Micropilot FMR20 Modbus RS485
9.3 Füllstandmessung über Bediensoftware konfigurieren

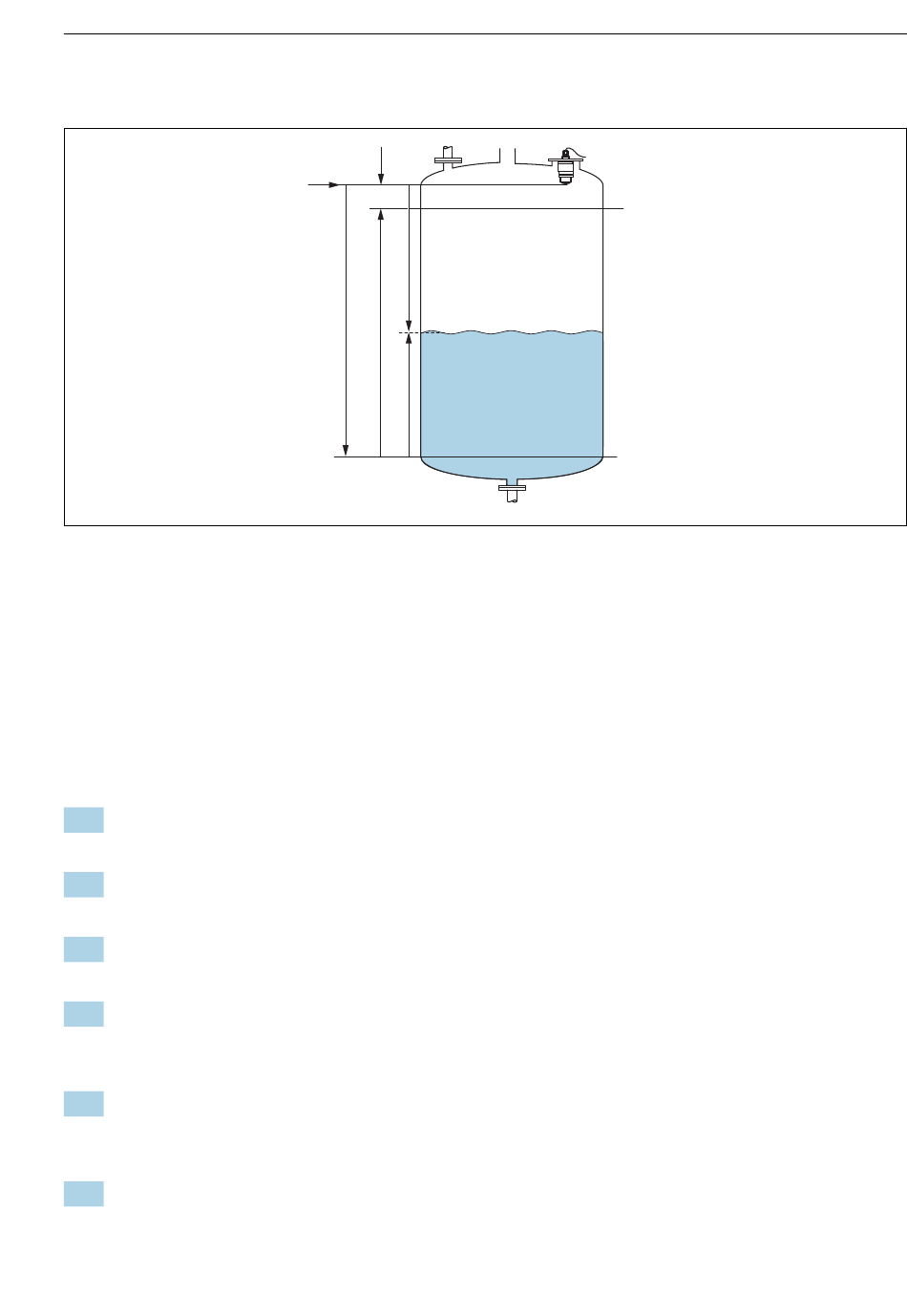

 28 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten
R Referenzpunkt der Messung
D Distanz
L Füllstand
E Abgleich Leer (= Nullpunkt)
F Abgleich Voll (= Spanne)
BD Blockdistanz
9.3.1 Via SmartBlue
1. Navigieren zu: Setup → Längeneinheit
 Längeneinheit der Distanzberechnung wählen
2. Navigieren zu: Setup → Abgleich Leer
 Leerdistanz E angeben (Distanz vom Referenzpunkt R zum minimalen Füllstand)
3. Navigieren zu: Setup → Abgleich Voll
 Volldistanz F angeben (Spanne: max. Füllstand - min. Füllstand)
4. Navigieren zu: Setup → Distanz
 Zeigt die aktuell gemessene Distanz D vom Referenzpunkt (Unterkante Flansch /
letzter Gewindegang Sensor) zum Füllstand an
5. Navigieren zu: Setup → Bestätigung Distanz
 Angezeigte Distanz mit tatsächlichem Wert vergleichen, um die Aufnahme einer
Störechoausblendungskurve zu starten
6. Navigieren zu: Setup → Ende Ausblendung
 Dieser Parameter bestimmt, bis zu welcher Distanz die neue Ausblendung aufge-
nommen werden soll
Endress+Hauser
R
BD
D
E
F
L
Inbetriebnahme und Bedienung
100%
0%
