Gerät anschliessen
6.3.1
Blockschaltbild Modbus RS485 Anschluss
Der RS485 Anschluss erfüllt die Anforderungen der RS485-IS Spezifikation für den Einsatz in
explosionsgefährdeter Umgebung.
16

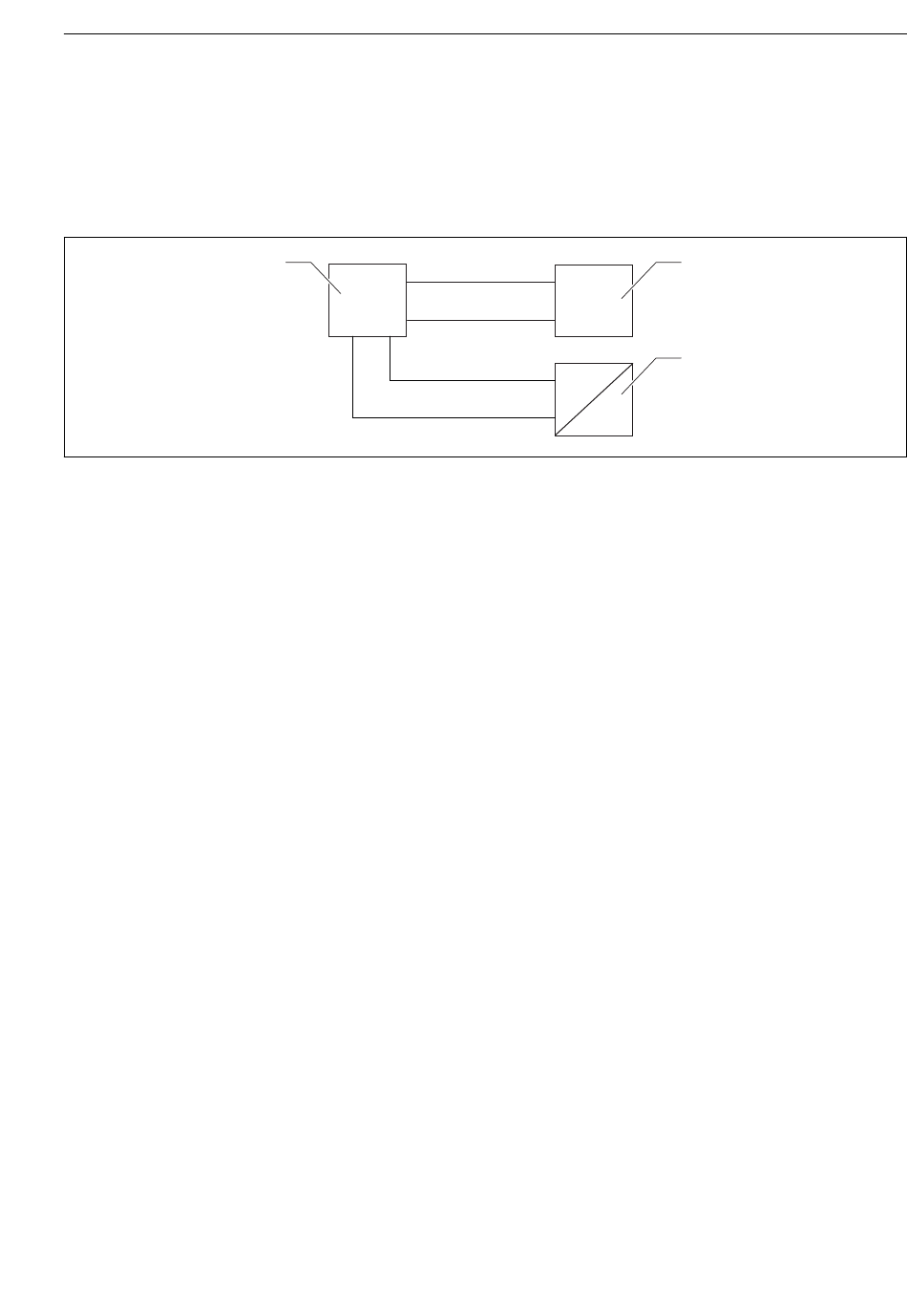

Blockschaltbild Modbus RS485 Anschluss
1
Gerät mit Modbus Kommunikation
2
Modbus Master / RTU
3
Spannungsversorgung
Am RS485 Bus können bis zu 32 Teilnehmer angeschlossen werden.
Endress+Hauser
1
DO / A(+)
D1 / B(-)
-
+
2
+
-
3
+
-
Elektrischer Anschluss
A0037751
25
