Inbetriebnahme und Bedienung

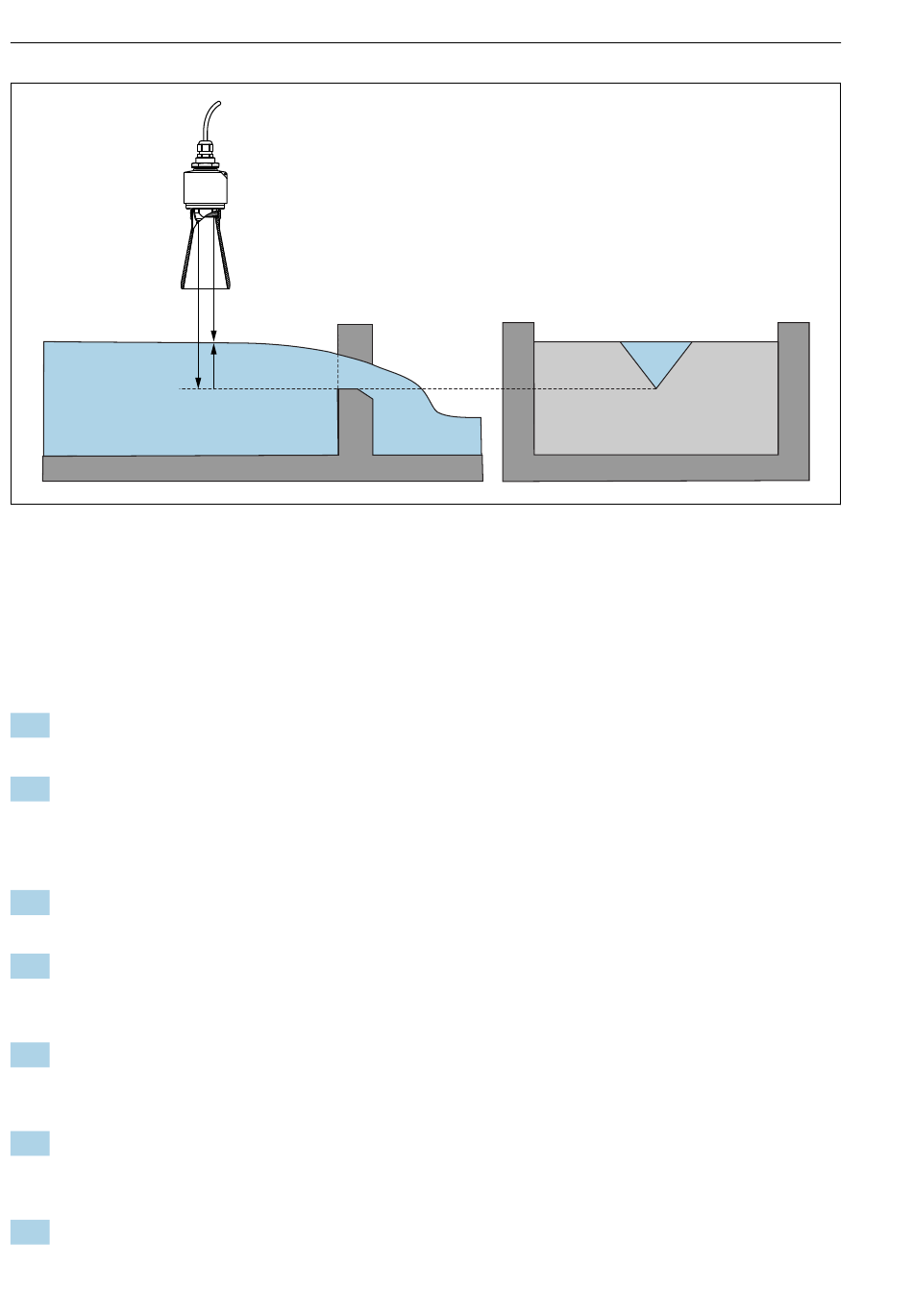

 31 Beispiel: Dreieckswehr
E Abgleich Leer (= Nullpunkt)
D Distanz
L Füllstand
Via App SmartBlue
1. Navigieren zu: Setup → Längeneinheit
 Längeneinheit der Distanzberechnung wählen.
2. Navigieren zu: Setup → Abgleich Leer
 Leerdistanz E angeben (Distanz vom Referenzpunkt R zum Nullpunkt des jeweiligen
Wehrs oder Gerinnes)
Bei Gerinnen ist der Nullpunkt der Boden an der engsten Stelle.
3. Navigieren zu: Setup → Abgleich Voll
 Max. Füllstand (Pegel) angeben (Spanne: max. Füllstand - min. Füllstand)
4. Navigieren zu: Setup → Distanz
 Zeigt die aktuell gemessene Distanz D vom Referenzpunkt (Unterkante Sensor) zum
Füllstand an.
5. Navigieren zu: Setup → Bestätigung Distanz
 Angezeigte Distanz mit tatsächlichem Wert vergleichen, um die Aufnahme einer
Störechoausblendungskurve zu starten.
6. Navigieren zu: Setup → Ende Ausblendung
 Dieser Parameter bestimmt, bis zu welcher Distanz die neue Ausblendung aufge-
nommen werden soll.
7. Navigieren zu: Setup → Aktuelle Ausblendung
 Zeigt an, bis zu welcher Distanz bereits eine Ausblendung aufgenommen wurde.
